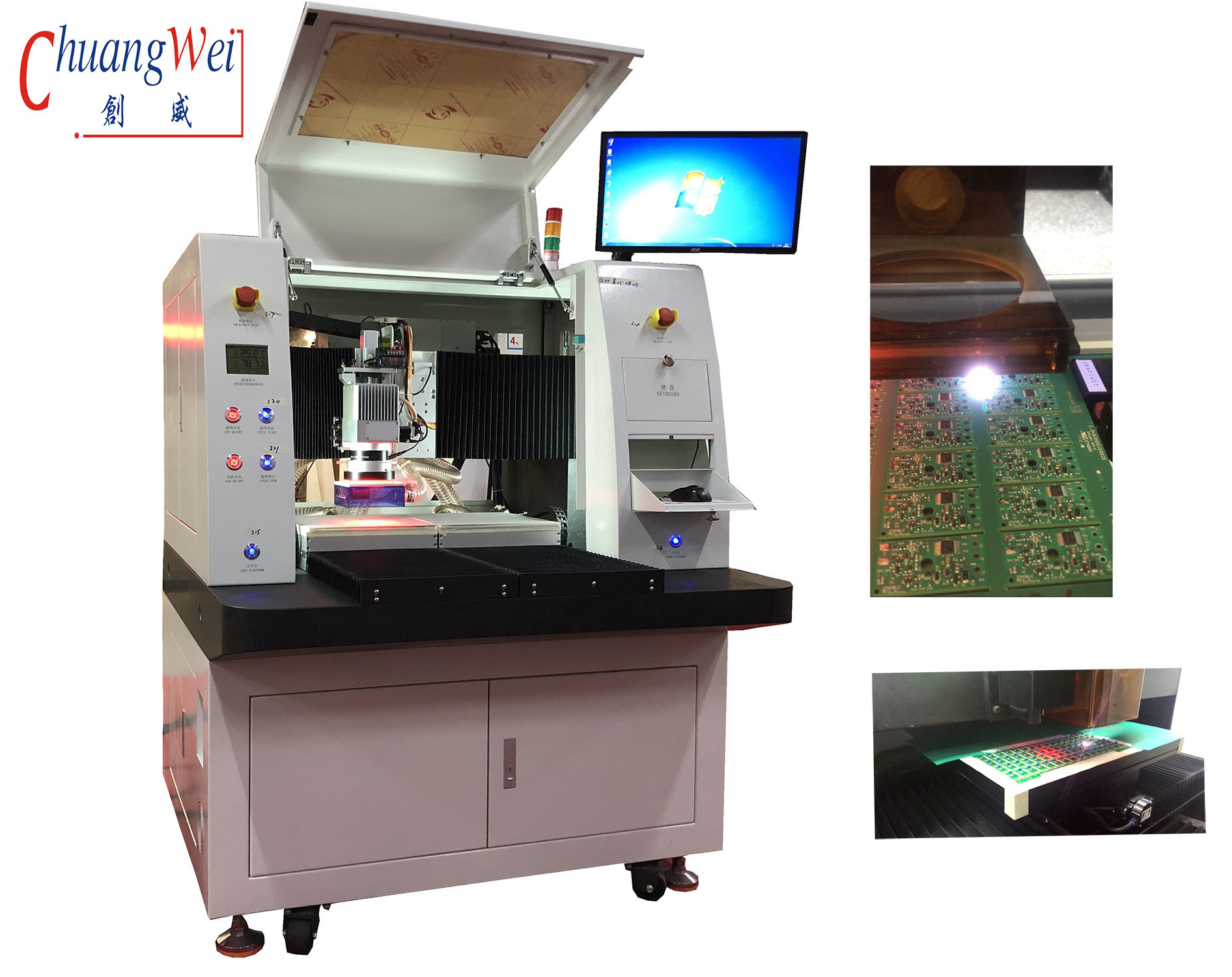

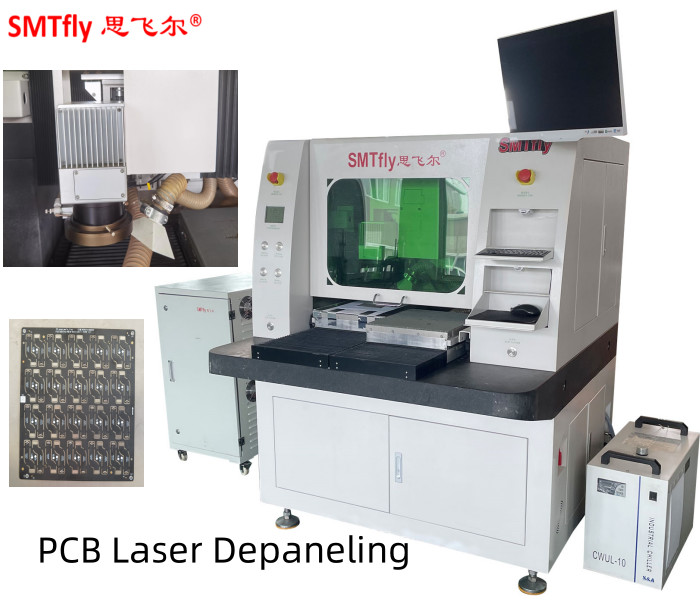

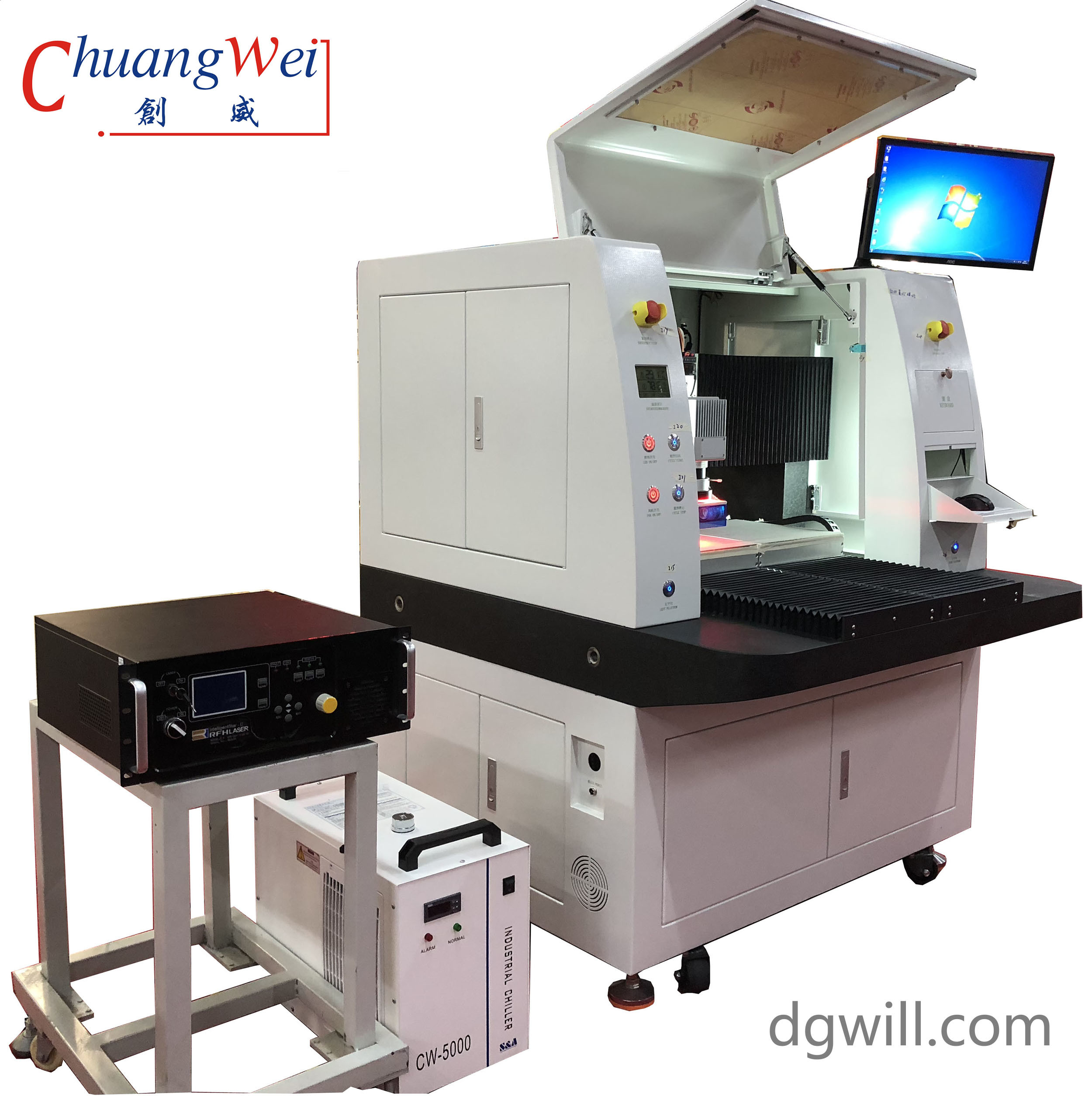

पीसीबी यूवी लेजर डिपैनलिंग मशीन 15W/17W,पीसीबी सेपरेटर
यूवी लेजर डिपैनलिंग विवरणः
सुव्यवस्थित और चिकनी धार, न तो झुर्रियां और न ही ओवरफ्लो
एफपीसी बाहरी काटने, प्रोफाइल काटने, ड्रिलिंग, कवरिंग के लिए खोलने वाली खिड़की आदि सहित व्यापक अनुप्रयोग रेंज।
लेजर तरंगदैर्ध्यः 355nm
नामित शक्तिः 10W/12W/15W/18W@30KHz
गैल्वेनोमीटर कार्यक्षेत्र प्रति एक प्रक्रियाः 40 × 40 मिमी
छेद मशीन के लिए बिजली की खपतः 2KW
यूवी लेजर डिपैनलिंग विशेषताएं
अधिक तेज़ और आसान, प्रसव के समय को छोटा;
उच्च गुणवत्ता, कोई विकृति नहीं, सतह स्वच्छ और एकरूपता;
सीएनसी तकनीक, लेजर तकनीक, सॉफ्टवेयर तकनीक को इकट्ठा करना... उच्च सटीकता, उच्च गति;
काटने का अनुप्रयोग
एफपीसी और कुछ संबंधित सामग्री;
एफपीसी/पीसीबी/कठोर-लचीला पीसीबी काटना, कैमरा मॉड्यूल काटना;
यूवी लेजर डिपैनलिंग विनिर्देश
| लेजर | क्यू-स्विच डायोड-पंप सभी ठोस राज्य यूवी लेजर |
| लेजर तरंग दैर्ध्य | 355nm |
| लेजर शक्ति | 10W/12W/15W/17W@30KHz |
| रैखिक मोटर की कार्य तालिका की स्थिति सटीकता | ±2μm |
| रैखिक मोटर की कार्य तालिका की पुनरावृत्ति परिशुद्धता | ±1μm |
| प्रभावी कार्यक्षेत्र | 460 मिमीX460 मिमी ((अनुकूलित) |
| लेजर स्कैनिंग गति | 2500 मिमी/सेकंड (अधिकतम) |
| एक प्रक्रिया के अनुसार गैल्वानोमीटर कार्यक्षेत्र | 40 मिमीx40 मिमी |

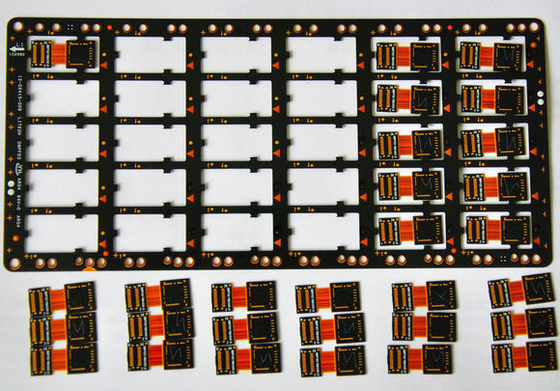

यूवी लेजर डिपैनलिंग नमूने
