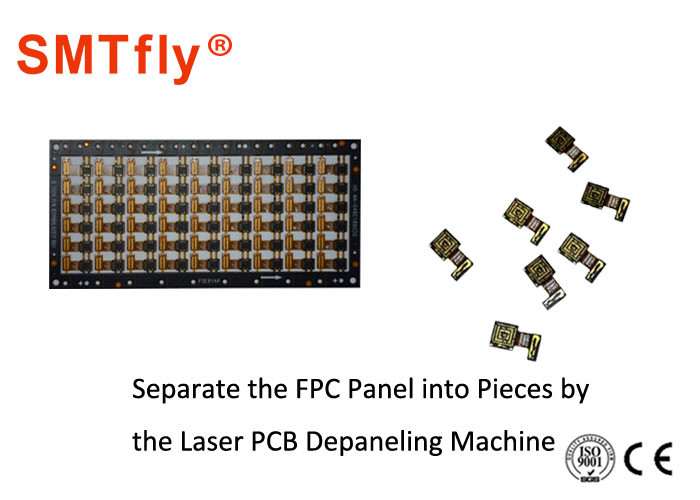

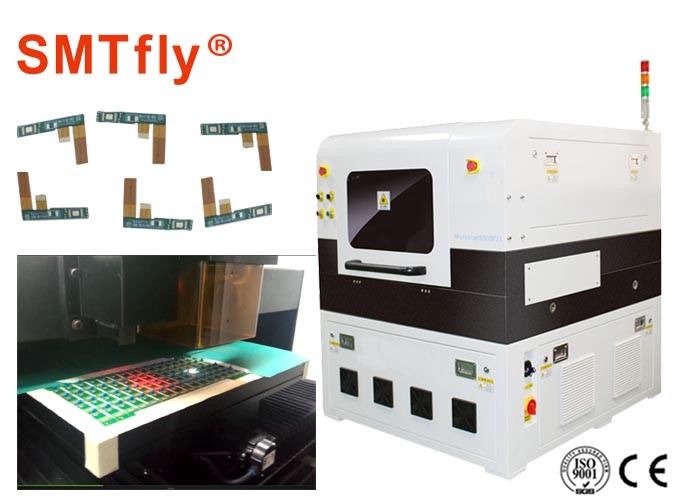

बिना टूलिंग कॉस्ट के 18W UV लेजर हेड के साथ स्ट्रेस फ्री डिपेंलिंग
तनाव मुक्त अवसाद:
Depaneling प्रक्रिया के लिए एक लेजर का उपयोग करने का मतलब है कि पीसीबी के साथ संपर्क बनाने के साथ कटिंग हासिल की जाती है।बिना कॉन्टैक्ट के कटिंग का मतलब है कि पीसीबी पर या उस PCB पर डिस्लेक्टेड कंपोनेंट का कोई तनाव नहीं है।
पीसीबी या घटकों का कोई तनाव यह सुनिश्चित नहीं करता है कि तनाव दरारें और अंत उत्पादों के प्रदर्शन में वृद्धि के कारण कोई विफलता नहीं है।

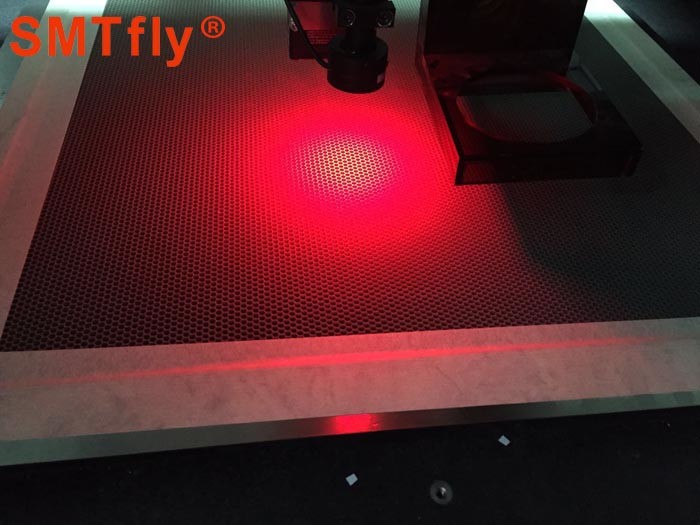

स्थिर लेजर असेंबली एक कट की गारंटी देती है जो लगातार सटीक होती है।बीम का केंद्र बिंदु नहीं चलेगा और लेजर सटीकता मशीन और मोटर पहनने से कभी ख़राब नहीं होती है।
लेजर राउटर एक बिट या आरा के साथ पारंपरिक कटिंग पर महत्वपूर्ण धूल की कमी प्रदान करता है।
महत्वपूर्ण धूल में कमी का मतलब है कि अपघटन प्रक्रिया द्वारा छोड़ी गई धूल को हटाने के लिए कोई माध्यमिक प्रक्रिया कदम की आवश्यकता नहीं है।
कोई धूल का मतलब पीसीबी या अंत उत्पाद पर कोई विदेशी सामग्री नहीं है जो विफलताओं या संदूषण का कारण बन सकता है।
ड्यूल शटल इन-फीड गति, लचीलापन और सटीकता प्रदान करता है।यह एक पीसीबी को बहुत तेजी से चलाने या दो अलग-अलग कार्यक्रमों को एक साथ चलाने की सुविधा प्रदान करता है।पीसीबी शटल प्रक्रिया के लिए चक्र का समय 2 सेकंड से कम है।दो उत्पादों को एक साथ चलाने से बदलाव का समय शून्य हो जाता है।
उच्च परिशुद्धता रैखिक मोटर प्रौद्योगिकी का उपयोग कर सभी कुल्हाड़ियों के कारण हर मशीन मूवमेंट बेहद तेज और सटीक है।
विशिष्टता:
| लेज़र | क्यू-स्विच्ड डायोड सभी ठोस-अवस्था यूवी लेजर पंप करता है |
| लेजर तरंग दैर्ध्य | 355nm |
| लेजर पावर | 10W / 12W / 15W / 18W @ 30KHz |
| रैखिक मोटर की व्यावहारिकता की स्थिति परिशुद्धता | M 2μm |
| रैखिक मोटर की व्यावहारिकता की पुनरावृत्ति परिशुद्धता | M 1μm |
| प्रभावी कार्य क्षेत्र | 400 मिमी x300 मिमी (अनुकूलन) |
| लेजर स्कैनिंग गति | 2500 मिमी / सेकंड (अधिकतम) |
| गैल्वेनोमीटर वर्किंग फील्ड प्रति एक प्रक्रिया | 40mmх40 मिमी |
