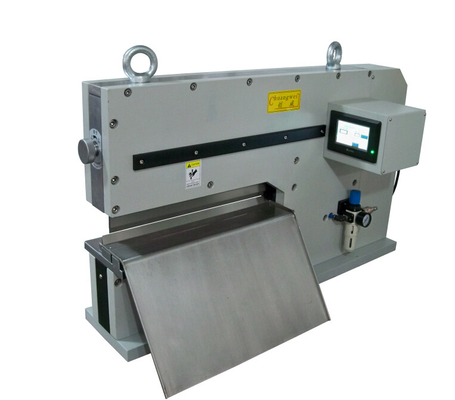

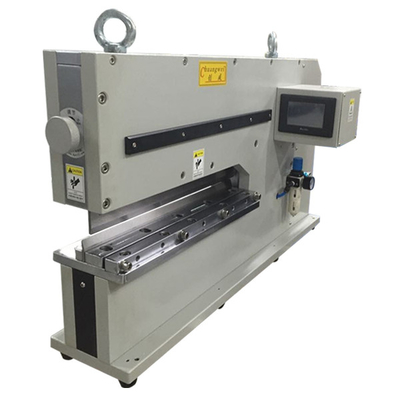

तनाव मुक्त रॉकिंग गति के साथ रैखिक पीसीबी Depanel विभाजन बोर्ड
पीसीबी के सामने के विनिर्देश:
|
मॉडल: |
SMTfly-450 |
|
अधिकतम काटने की लंबाई: |
450 |
|
पीसीबी डिपैनलिंग मशीन आकारः |
780mmx500mmx620mm |
|
अधिकतम काटने की मोटाई: |
0.3-3.5 मिमी |
|
कार्यक्षेत्र: |
330*220 मिमी |
|
पीसीबी डिपैनलिंग मशीन वजनः |
185 किलो |
हमारा प्रतिस्पर्धात्मक लाभ:
वायवीय चालित और विद्युत नियंत्रण
मशीन वायवीय संचालित और विद्युत नियंत्रण है। सीधी चाकू प्रकार के विभाजक मशीनों को बिना झुकने या तनाव तनाव के सावधानीपूर्वक पूर्व स्कोर पैनल बोर्डों को अलग करने के लिए डिज़ाइन किया गया था।यहां तक कि
सिरेमिक कैपेसिटर जैसे संवेदनशील एसएमडी-घटक अलग प्रक्रिया से क्षतिग्रस्त नहीं होंगे।चाकू के विशेष डिजाइन के कारण भी किनारों के करीब रखा उच्च घटकों के साथ बोर्ड सुरक्षित रूप से अलग किया जा सकता हैअलग करने की एक सिद्ध विधि के आधार पर, खांचे के आकार के चाकू का उपयोग ग्रूव के भीतर पैनलों को काटने के लिए किया जाता है।यह 1 मिमी से कम मोटाई के बोर्डों को तनाव पैदा किए बिना सुरक्षित रूप से अलग करने में सक्षम बनाता है.
अनुप्रयोग:
एल्यूमीनियम बेस बोर्ड, FR4, फाइबर ग्लास, पीसीबीए आदि काटना
कृपया ईमेल पर एक संदेश छोड़ दें:s1@dgwill.com
विशेषताएं:
मोटी पीसीबी के लिए आदर्श
एल्यूमीनियम, FR4, CEM3 और अन्य सब्सट्रेट के साथ इस्तेमाल किया जा सकता है
मध्यम से बड़े पैमाने पर उत्पादन के साथ तालमेल
पैनलिज्ड लचीला या अति पतला पीसीबी
घनी आबादी वाले पीसीबी जिनके घटक स्कोर लाइन के बहुत करीब स्थित हैं ताकि मानक डिपेनेलर संभाल सकें
एल्यूमीनियम और धातुकृत सब्सट्रेट (FR4, CEM3, आदि के अतिरिक्त)
पीसीबी को सीडब्ल्यूवीसी-450 दोहरी कंकड़ के आकार के चाकू द्वारा एक कोमल झूले की गति में अलग किया जाता है जो पीसीबी या घटकों को तनाव या क्षति के बिना स्कोर लाइन के साथ पैनल को काटता है।यहां तक कि जब धातुकृत सर्किट बोर्डों को संसाधित किया जाता है जैसे कि गर्मी उत्पन्न करने वाले एलईडी से भरे हुए जिन्हें गर्मी फैलाने वाली धातु की आंतरिक परतों की आवश्यकता होती है यह मशीन आसानी से कटौती करेगी .
SMTfly-450 pcb depanel भी लचीला और अति-पतले पीसीबी (0.5 मिमी तक मोटी) को साफ, बिना फाड़ने या फाड़ने के काटता है, यहां तक कि संवेदनशील घटकों जैसे नाजुक सिरेमिक कैपेसिटर,0 के भीतर स्थापित हैंस्कोर लाइन के 0.5 मिमी. रैखिक, बजाय परिपत्र, काटने की सतहों अतिरिक्त तनाव के बिना तेजी से अलग करने के लिए अनुमति देते हैं।

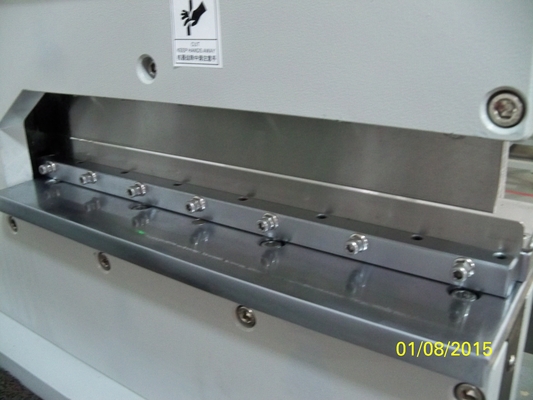

CWVC-450 के रैखिक कटिंग ब्लेड और पैनल की स्कोर लाइन के बीच संरेखण मशीन के शीर्ष पर एक कुंजी का उपयोग करके प्राप्त किया जाता है।ऊपरी और निचले ब्लेड के बीच संकीर्ण अंतर (अधिकतम 4 मिमी) ऑपरेटर को ब्लेड के किनारों से बचाता है
लाभ:
1. काटने की दर एक सेकंड के लिए एक खंड है, वायवीय पेडल स्विच द्वारा नियंत्रित
2. काटने के सेट की शुरुआत निष्क्रिय के लिए है, ताकि काटने स्पर्श और स्थिति सुरक्षित नियंत्रण के तहत है. काटने के दौरान कम तनाव के साथ, कोई मिलाप दरार नहीं होगी.
3नॉन रोलर (सर्कुलर चाकू, सीधा चाकू) प्रकार के काटने के साथ, कोई धूल नहीं है, कोई मोटर ड्राइव नहीं है, और कोई कार्बन पाउडर प्रदूषण नहीं है।
4. बिना रगड़ने वाले प्रकार के काटने के साथ, कोई धातु अवशेष नहीं है.
5. ब्लेड का उपयोग बिजली की आपूर्ति के बिना 600000 बार किया जा सकता है, जिससे विद्युत उत्पादों के नुकसान और परिवर्तन से बचा जा सकता है।
6. मशीन में बिना किसी विशेष काटने की जगह के 5-7 किलो के एयर कंप्रेसर का उपयोग किया जाता है, और इसे एंटी-रस्ट ऑयल के साथ इसकी उपस्थिति को पोंछकर बनाए रखा जाता है।
