वी-कट पीसीबी प्रोटोटाइप मशीन 0.3mm - 3.5mm पार्ट काउंट क्षमता के साथ
मोटी पीसीबी के लिए आदर्श
एल्यूमीनियम, FR4, CEM3 और अन्य सब्सट्रेट के साथ इस्तेमाल किया जा सकता है
मध्यम से बड़े पैमाने पर उत्पादन के साथ तालमेल
पैनलिज्ड लचीला या अति पतला पीसीबी
घनी आबादी वाले पीसीबी जिनके घटक स्कोर लाइन के बहुत करीब स्थित हैं ताकि मानक डिपेनेलर संभाल सकें
एल्यूमीनियम और धातुकृत सब्सट्रेट (FR4, CEM3 आदि के अतिरिक्त)

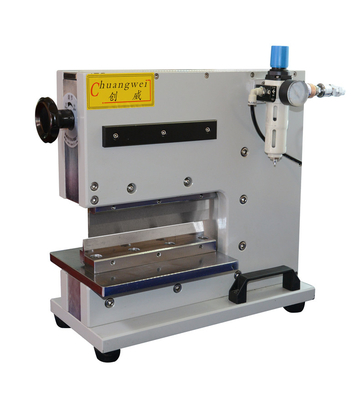

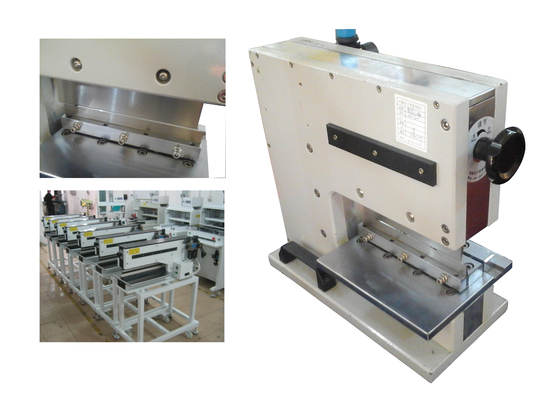

पीसीबी को सीडब्ल्यूवीसी-200 दोहरी कंक्रीट के आकार के चाकू द्वारा एक कोमल झूले की गति में अलग किया जाता है जो पीसीबी या घटकों को तनाव या क्षति के बिना स्कोर लाइन के साथ पैनल को काटता है।यहां तक कि जब धातुकृत सर्किट बोर्डों को संसाधित किया जाता है जैसे कि गर्मी उत्पन्न करने वाले एलईडी से भरे हुए जिन्हें गर्मी फैलाने वाली धातु की आंतरिक परतों की आवश्यकता होती है यह मशीन आसानी से कटौती करेगी .
फ्यूचर:
2,0 मिमी तक मोटी बोर्डों को अलग करता है (न्यूनतम 0,5 मिमी की स्कोरिंग गहराई के साथ)
धातु की आंतरिक परतों वाले सब्सट्रेट सहित एल्यूमीनियम, FR4, CEM3 और अन्य सब्सट्रेट के साथ इस्तेमाल किया जा सकता है
स्कोर लाइन से 0.5 मिमी तक स्थित घटकों के साथ पीसीबी को अलग करता है
लचीले और पतले पीसीबी के साथ उपयोग के लिए सुरक्षित
पैर-पेडल सक्रियण के साथ चिकनी, शांत वायवीय संचालित इकाई
कंकड़ के आकार के रैखिक ब्लेड वि-ग्रुव स्कोर लाइनों के लिए समोच्च और एक झूले आंदोलन में संचालित
बिना झुकने या टूटने के बोर्ड अलग किए जाते हैं
ऑपरेटर के लिए कोई सुरक्षा जोखिम नहीं है क्योंकि ऊपरी और निचले ब्लेड के बीच कभी भी 4 मिमी से अधिक का अंतर नहीं है

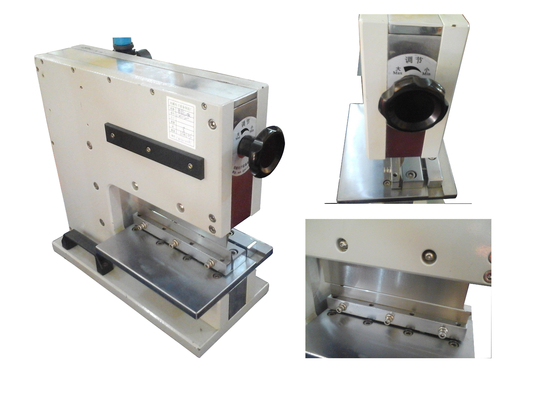

घूर्णी घुंडी का उपयोग कर पीसीबी स्कोर लाइन के लिए ब्लेड समायोजित करें
विनिर्देश:
| मॉडल | सीडब्ल्यूवीसी-200 |
| अधिकतम पृथक्करण लंबाई | 200 मिमी |
| मशीन का आकार | 620*230*400 मिमी |
| काटने की मोटाई | 0.3-3.5 मिमी |
| मशीन का वजन | 165 किलो |
