परिशुद्धता मुद्रित सर्किट बोर्ड काटने मंजिल प्रकार पीसीबी रूटिंग उपकरण
पीसीबी रूटर मशीन अनुकूलित सीएनसी 0.01 मिमी पोजिशनिंग सटीकता सीई ऑफलाइन के साथ
1विशेषताएं:
2लाभ:
1दोहरी स्लाइड-इन-प्लेस डिवाइस का उपयोग करके, काटने के प्रतीक्षा समय को कम करें, उत्पादन क्षमता बढ़ाएं।
2टिन के भागों के टूटने से होने वाली क्षति और अन्य समस्याओं के कारण कृत्रिम फ्लैप से बचें।
3यांत्रिक तनाव के कारण होने वाले मोटे या फोल्ड का उपयोग करने से बचें।
4समाप्त प्लेट आर्क और लाइन काटने के लिए उपयुक्त है।
5. अंतिम काटने के छोटे टुकड़ों के लिए उपयुक्त, एक मोबाइल फोन, पीडीए, पीसी इंटरफ़ेस कार्ड आदि की आधार प्लेट।
3. भागों की सूची
| I. हार्डवेयर | |
| स्पिंडल | KAVO धुरी |
| सीसीडी | सोनी 520 लाइन औद्योगिक कैमरा |
| लेंस | कंप्यूटर EX2C |
| स्क्रू | टीबीआई सटीक ग्राउंड बॉल स्क्रू का आयात |
| मार्गदर्शक | HIWIN चौड़ाई आयातित रैखिक गाइड रेल |
| मोटर | जियाबाओ एलसीएफ श्रृंखला |
| आई/ओ कंट्रोल कार्ड | एचएफसी पीसीआई-9074 |
| चालक नियंत्रण कार्ड | एचएफसी पीसीआई-9074 |
| आई/ओ कार्ड | पीसीआई-9074-64pcs/-38pcs |
| स्थैतिक सफाई | STATIC-ST401A श्रृंखला |
| कम्प्यूटर | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
| मशीन इंटरफ़ेस | एओसी एलसीडी 17, "लॉजिटेक माउस |
| 2.सॉफ़्टवेयर | |
| नियंत्रण प्रणाली | विंडोज एक्सपी प्रोफेशनल (सेवा3, v.3244) |
| ऑपरेशन जीयूआई | अंग्रेजी विंडोज एक्सपी |
| प्रोग्राम संपादित करें | इनलाइन |
| दृष्टि प्रणाली | सीसीडी एओटीयू ऑफसेट |
| नियंत्रण प्रणाली | एफ 1.2.88 संस्करण |
4. पैरामीटर
| कुल मिलाकर | |
| आयाम ((W*D*H) | 1370 मिमी*1650 मिमी*1450 मिमी |
| वजन | 650 किलो |
| ऊँचाई के विस्थापन | 60~110 मिमी |
| हेरफेरकर्ता | |
| मोटर का प्रकार | जियाबाओ श्रृंखला |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| धुरी कार्य क्षेत्र ((max) | 830 मिमी*580 मिमी*50 मिमी |
| कार्यस्थल | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोड/अनलोडिंग | मैनुअल |
| पीसीबी का आकार (अधिकतम) | 320*320mm (अनुकूलित किया जा सकता है) |
| पीसीबी मोटाई (अधिकतम) | 5 मिमी |
| फिक्स्चर | |
| कठोरता स्थिरता | क्लाइंट फिक्स्चर का प्रयोग करें |
| फिक्सेशन | यंत्र |
| स्पिंडल मोटर | |
| शक्ति | 150W |
| स्पिंडल | 60000 आरपीएम/मिनट |
| रक्षा करना | स्व/पवन शीतलन |
| बदलना कटर | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80 मिमी/सेकंड |
| ड्राइविंग गति (अधिकतम) | 2500 मिमी/सेकंड |
| काटने की सटीकता | 0.01 मिमी |
| वैक्यूम प्रणाली | |
| वैक्यूम शक्ति | 3.5KW AC 380V |
| वैक्यूम | पिलम |
| उपभोग्य वस्तुएं | |
| शक्ति | 2.0KW AC380V |
| वायु आपूर्ति | 4-6 किलोग्राम/सेमी2 |
| प्रोग्रामिंग | |
| प्रोग्राम संपादित करें | इनलाइन |
| फ़ंक्शन संपादित करें | रेखा, आर्क, वृत्त, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | SONE रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर | |
| सूचक | संकेतक मशीन की स्थिति |
| उपकरण जाँच | स्वचालित पता लगाने के उपकरण का जीवनकाल, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, कम वोल्टेज सुरक्षा समारोह है |
| मोटर अधिभार जाँच | ओवरलोड है, लाइन सामान्य है, कम वोल्टेज सुरक्षा समारोह |
| उपकरण का उपयोग करने का समय | स्वचालित पहचान उपकरण का जीवनकाल, |
| आंकड़ा सांख्यिकी | अलग-अलग बोर्ड मॉडल, अलग-अलग गिनती, विभिन्न गिनती विधियां |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों के सभी अलार्म स्मृति रिकॉर्ड करता है |
| III. सटीकता | |
| अक्ष सटीकता | 0.001 मिमी |
| काटने की सटीकता | 0.1 मिमी |
| सुरक्षा | |
| कार्यक्षेत्र की सुरक्षा | चार सील सुरक्षा के साथ |
| दरवाजा सेंसर | सामने और पीछे के सुरक्षा दरवाजे के सूक्ष्म स्विच सेंसर (वैकल्पिक) |
| आवश्यकता रोक बटन |

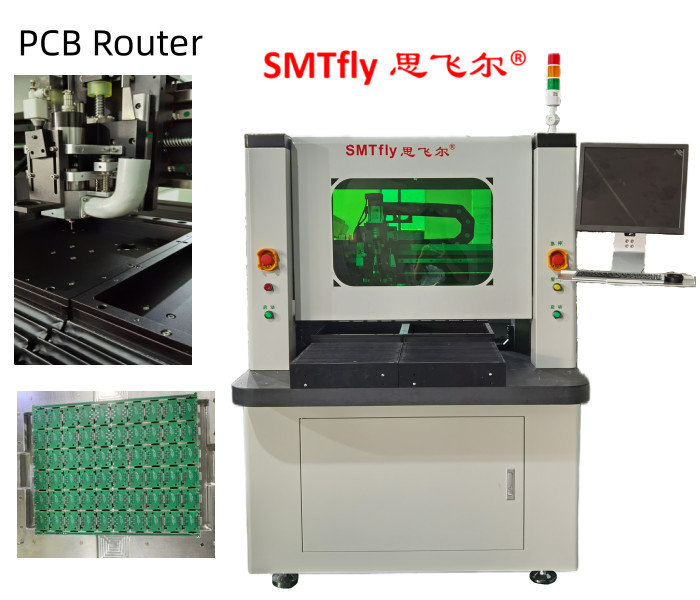

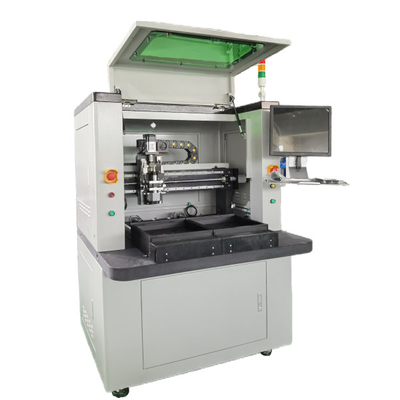

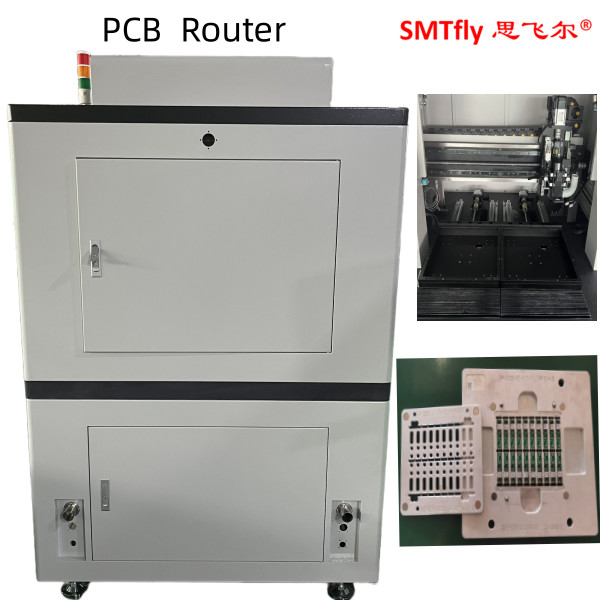

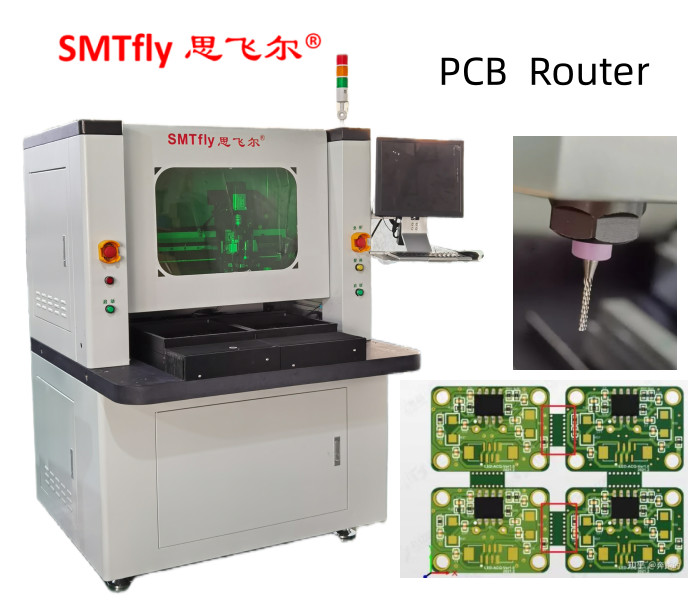

5विस्तृत फोटो:
6हमारी सेवा:
# तेजी से वितरण
# 24 घंटे तेजी से प्रतिक्रिया
# दक्षिण चीन में सबसे बड़ा कारखाना
# 100% गुणवत्ता के लिए जिम्मेदार
# 18 साल का अनुभव
# विदेशी स्थापना और प्रशिक्षण उपलब्ध है
अधिक जानकारी के लिए हमसे संपर्क करने के लिए आपका स्वागत हैः
ईमेलः sales@dgwill.com
वीचैट/वॉट्सऐप ((डोना): +86 15273473462
SMTfly इलेक्ट्रॉनिक उपकरण निर्माता
