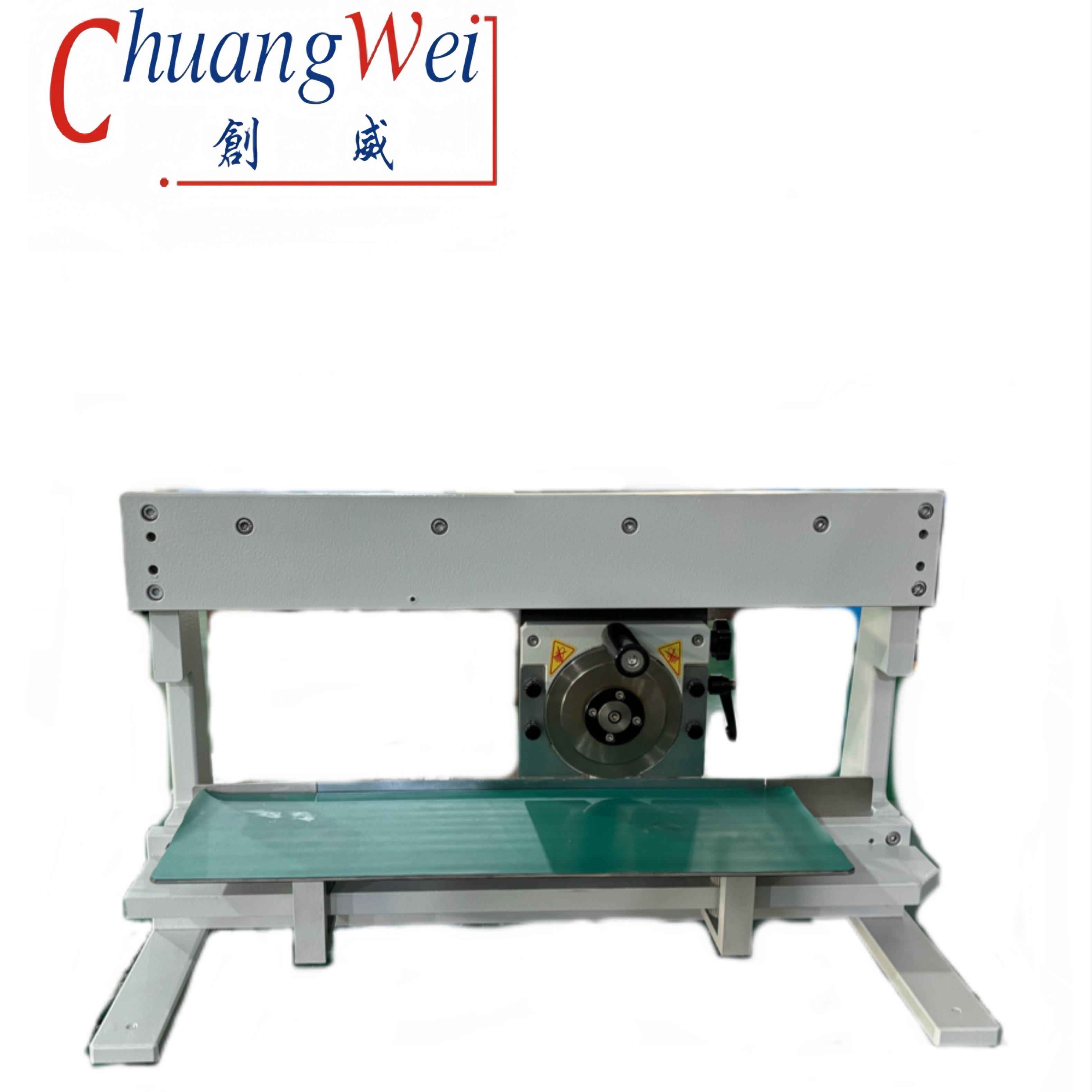

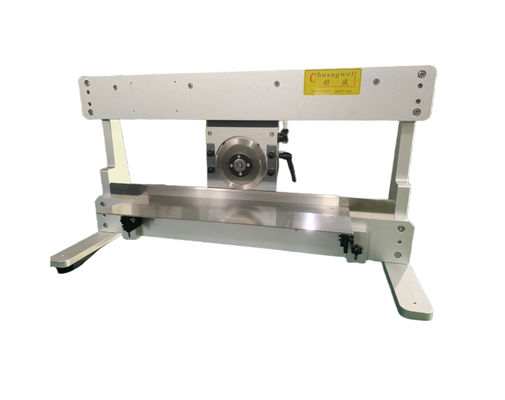

मैनुअल वी-कटिंग पीसीबी Depaneling मशीन सर्कल ब्लेड / रैखिक ब्लेड
मैनुअल पीसीबी काटने की मशीन के लिए विनिर्देश
| मशीन का आकार | 787*400*436 मिमी |
| पीसीबी काटने की अधिकतम लंबाई | 460 मिमी |
| गति कम करें | मैनुअल |
| मोटाई कम करें | 0.6-3.5 मिमी |
| मशीन का वजन | 55 किलो |

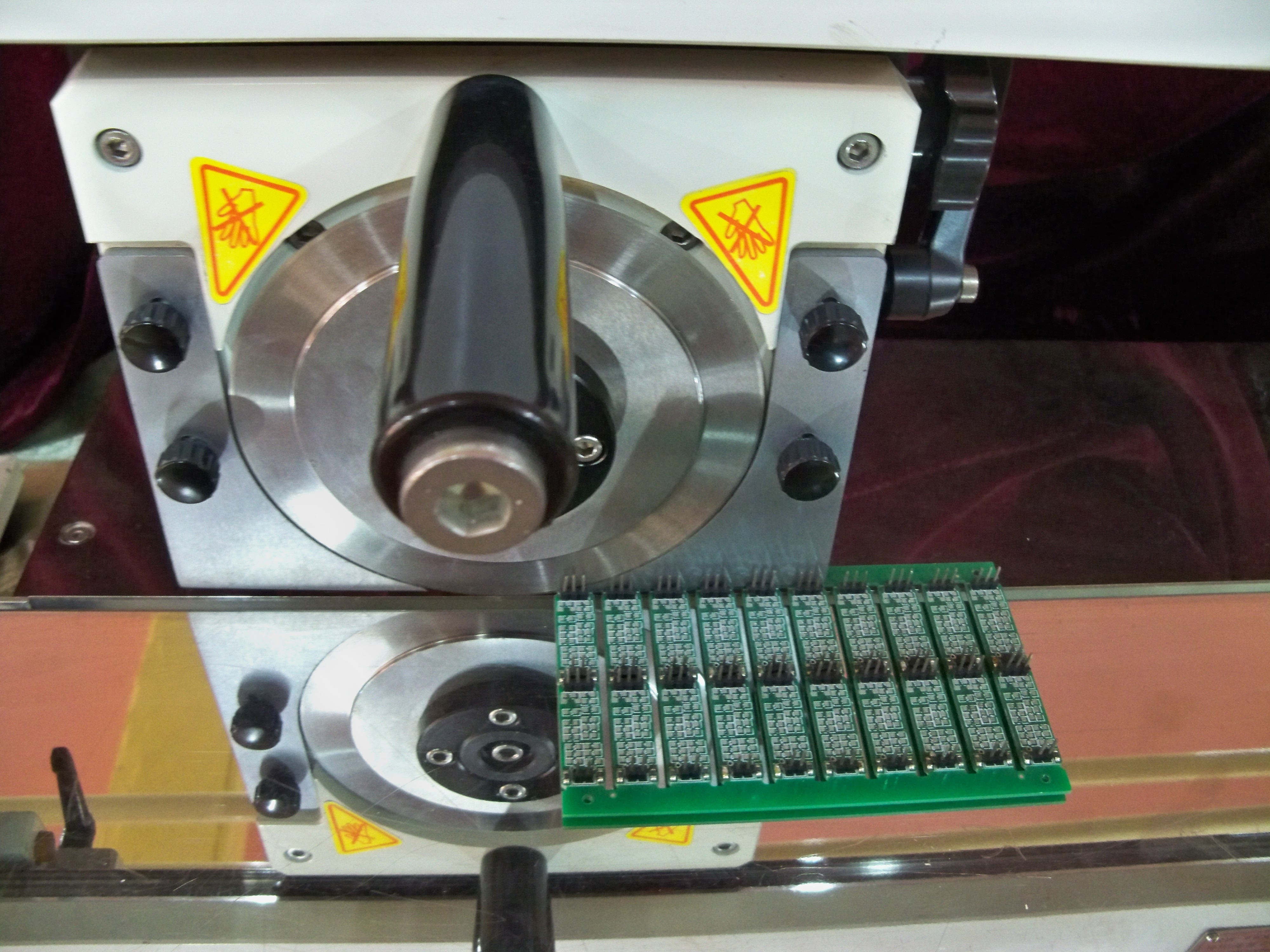

सीडब्ल्यूवी-1एम छोटे और बड़े पूर्व-स्कोर किए गए पीसीबी दोनों को अलग करता है। तालिका और बाकी को सबसे उपयुक्त कार्य स्थिति में लगातार समायोजित किया जा सकता है।रैखिक ब्लेड और बाकी के बीच दरार यह सुनिश्चित करने के लिए समायोजित किया जा सकता है कि साइड स्ट्रिप्स के माध्यम से गिर और बाहर क्रमबद्ध कर रहे हैंपीसीबी को अपने पूर्व-स्कोर किए गए ग्रूव के साथ रैखिक ब्लेड पर रखा जाता है और फिर गोल ब्लेड को पीसीबी पर हाथ से खींचा जाता है।ऊपरी गाइड और रैखिक ब्लेड के बीच की दूरी यह सुनिश्चित करने के लिए समायोज्य है कि पीसीबी केवल पूर्व स्कोर किए गए ग्रूव में अलग है. पूर्व निर्धारित ग्रूव किसी भी संख्या में कटआउट द्वारा बाधित किया जा सकता है. यदि घटकों ग्रूव के ऊपर प्रोजेक्ट, रैखिक ब्लेड को छोड़ने की जरूरत है. ऐसे मामले में, कृपया हमसे संपर्क करें.
