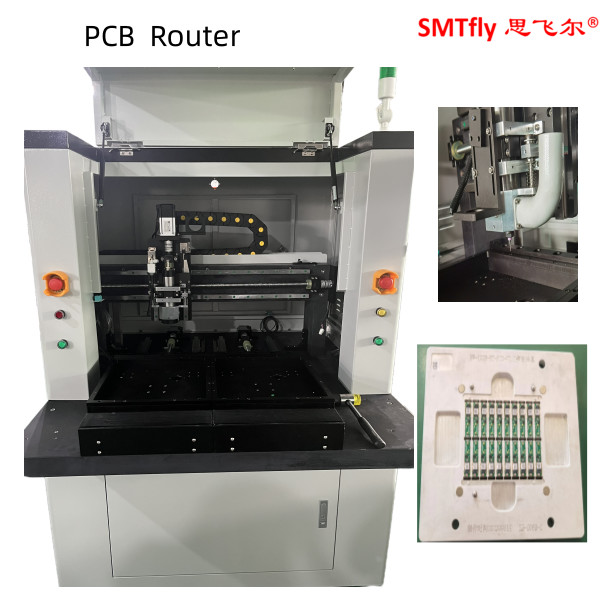

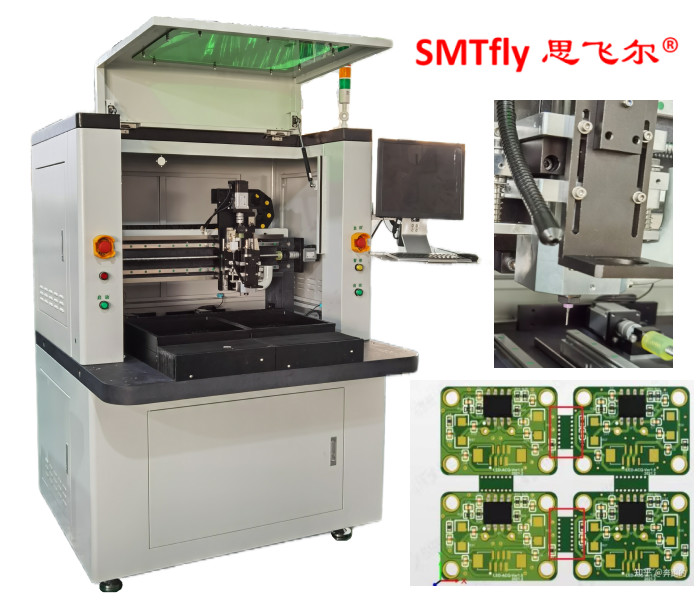

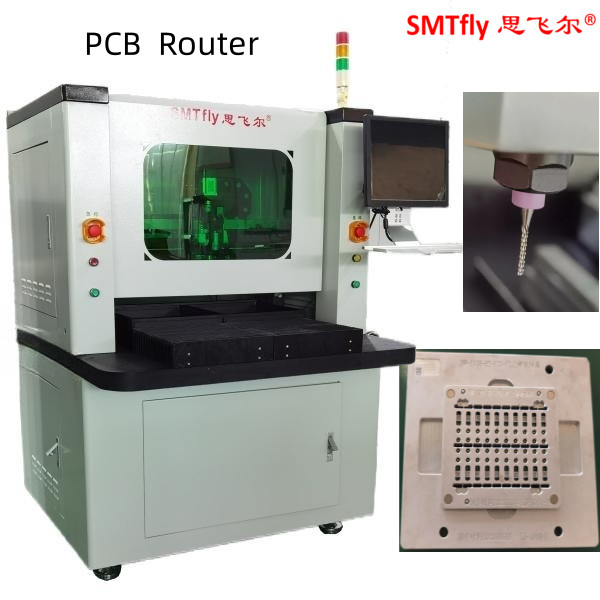

पीसीबी डिपेनेलर पीसीबी रूटिंग मशीन फ्रिलिंग जोड़ों के लिए FR4/CEM/MCPCB बोर्ड
पीसीबी डिपेनेलर विनिर्देश:
| मॉडल | CW-F01-S |
| मानक कार्यक्षेत्र | 350*350 मिमी |
| शक्ति | 220 वोल्ट, 4.2 किलोवाट |
| मैनिपुलेटर दोहराव | ±0.02 मिमी |
| संकल्प | ±0.01 मिमी |
| बोर्ड की स्थिति | घोंसले या पिन फिटिंग के साथ दोहरी कार्यस्थल |
| पैनल स्थान | पीसीबी के टूलिंग छेद या किनारों द्वारा स्थित |
| लोड करना | मैनुअल |
| अनलोडिंग | मैनुअल |
| पैनल का आकार | 450*350 मिमी |
| पैनल की मोटाई | 0.5-3.5 मिमी |

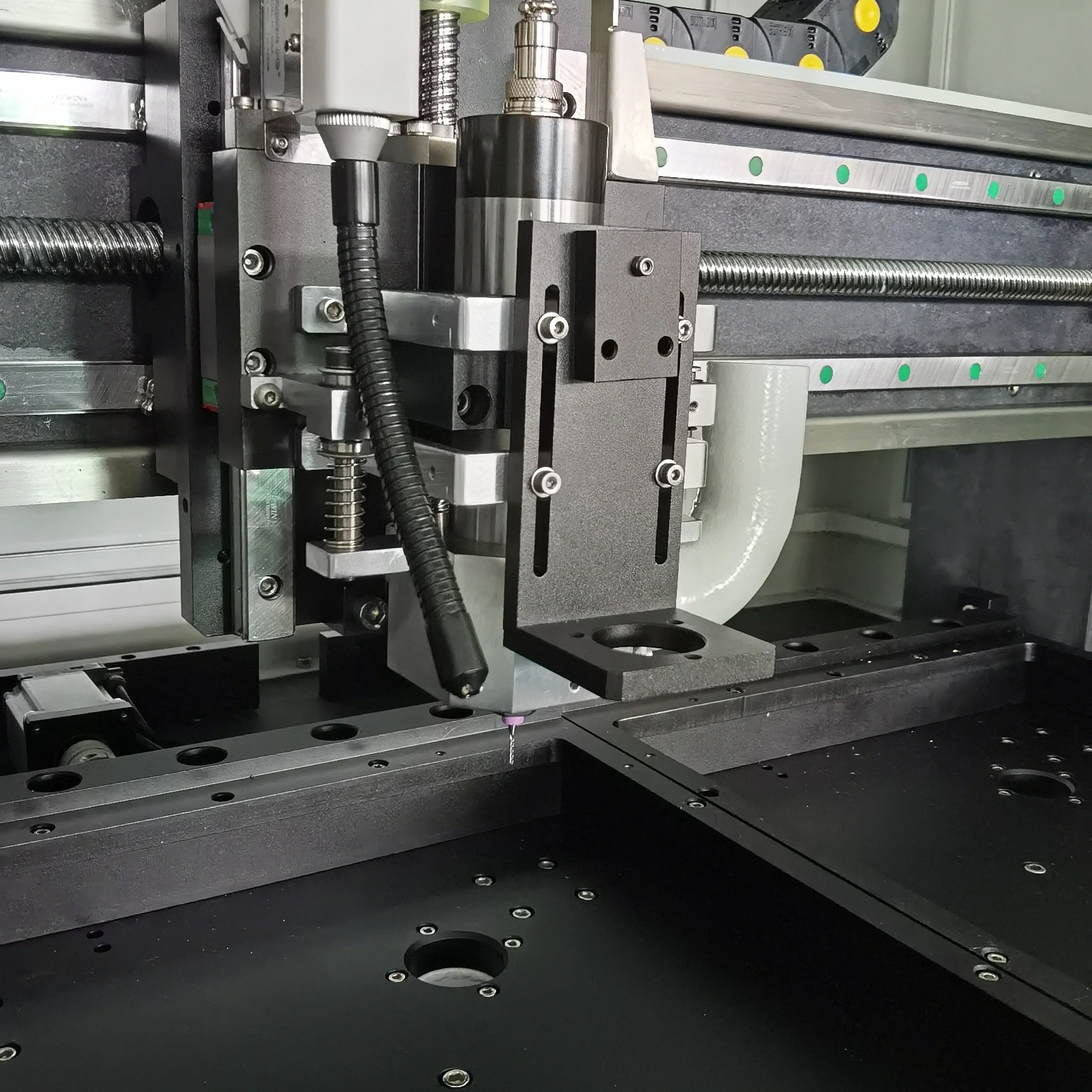

| स्पिंडल मोटर | 0.5kW मॉर्निंग स्टार स्पिंडल |
| उपकरण परिवर्तन | मैनुअल |
| धूल निस्पंदन प्रणाली | 3KW वैक्यूम क्लीनर |
| दृष्टि प्रणाली | उच्च संकल्प सीसीडी वीडियो कैमरा |
| प्रोग्रामिंग | दृष्टि सहायता प्राप्त बिंदु से बिंदु मैनुअल शिक्षण |
| संपादन कार्य | शुष्क रन दृष्टि सहायता / परीक्षण रन मोड |
| मशीन का वजन | 500 किलो |
| मशीन का आयाम | 113*140*108 सेमी |
पीसीबी डिपैनलर विवरणः
1यह रूटर मशीन की एक नई श्रृंखला है। यह एक स्टैंडअलोन रूटर मशीन है जिसे विशेष रूप से मुद्रित सर्किट बोर्ड असेंबली (पीसीबीए) को व्यक्तिगत असेंबली में रूट (डेपैनलाइज) करने के लिए डिज़ाइन किया गया है।
2यह प्रणाली 1.5 सेकंड प्रति टैब की चक्र दर के साथ दुनिया का सबसे तेज़ राउटर होने का दावा करती है।
3यह अपने दो टेबल कॉन्फ़िगरेशन में 450 मिमी x 350 मिमी के अधिकतम पैनल आकार के साथ बड़े पीसीबी को समायोजित कर सकता है।
4एक नया ग्राफिकल यूजर इंटरफेस (जीयूआई) सॉफ्टवेयर तेजी से और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल "दृश्य" प्रोग्रामिंग प्रदान करता है।
5.Gerber फ़ाइलों को आसान कार्यक्रमों के लिए सॉफ्टवेयर में आयात किया जा सकता है।
फ़ंक्शन विवरणः
1.X10 ज़ूम-इन इमेज प्रोग्रामिंग को आसान बनाती है और बिंदु सेटिंग की सटीकता को बढ़ाती है।
2दो स्लाइडिंग टेबल बेहतर उत्पादकता के लिए टैक समय को कम करने के लिए एक साथ इन-आउट आंदोलन प्रदान करते हैं।
3.AUTO MARK ऑफसेट सिस्टम.CCD छवि कटौती से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है।
हमारी सेवा:
A. पूर्व परामर्शःपूरी लाइन के लिए पेशेवर SMT समाधान प्रदान करता है;
B. कारखाना वारंटीःएक साल की वारंटी कारखाना सेवा;
सी. स्थापनाःस्थानीय स्थापना और कमीशन,सुचारू उत्पादन सुनिश्चित करने के लिए;
डी. तकनीकी प्रशिक्षणःस्तर 1 से स्तर 3 तक व्यावसायिक प्रशिक्षण प्रदान करता है;
ई. तकनीकी सहायताः 7 दिन * 24 घंटे तकनीकी सहायता प्रदान करता है;
एफ. सॉफ्टवेयर अपग्रेडः सभी उत्पादों के लिए आजीवन मुफ्त सॉफ्टवेयर अपग्रेड प्रदान करें।
