FR4/CEM/MCPCB बोर्डों के लिए पीसीबी रूटिंग मशीन
पीसीबी डिपेनेलर विनिर्देश:
| मॉडल | CW-F01-S |
| मानक कार्यक्षेत्र | 350*350 मिमी |
| शक्ति | 220 वोल्ट, 4.2 किलोवाट |
| मैनिपुलेटर दोहराव | ±0.02 मिमी |
| संकल्प | ±0.01 मिमी |
| बोर्ड की स्थिति | घोंसले या पिन फिटिंग के साथ दोहरी कार्यस्थल |
| पैनल स्थान | पीसीबी के टूलिंग छेद या किनारों द्वारा स्थित |
| लोड करना | मैनुअल |
| अनलोडिंग | मैनुअल |
| पैनल का आकार | 450*350 मिमी |
| पैनल की मोटाई | 0.5-3.5 मिमी |
| स्पिंडल मोटर | 0.5kW मॉर्निंग स्टार स्पिंडल |
| उपकरण परिवर्तन | मैनुअल |
| धूल निस्पंदन प्रणाली | 3KW वैक्यूम क्लीनर |
| दृष्टि प्रणाली | उच्च संकल्प सीसीडी वीडियो कैमरा |
| प्रोग्रामिंग | दृष्टि सहायता प्राप्त बिंदु से बिंदु मैनुअल शिक्षण |
| संपादन कार्य | शुष्क रन दृष्टि सहायता / परीक्षण रन मोड |
| मशीन का वजन | 500 किलो |
| मशीन का आयाम | 113*140*108 सेमी |
फ़ंक्शन विवरणः
1.X10 ज़ूम-इन इमेज प्रोग्रामिंग को आसान बनाती है और बिंदु सेटिंग की सटीकता को बढ़ाती है।
2. दो स्लाइडिंग टेबल एक साथ अंदर और बाहर की गति प्रदान करता है बेहतर के लिए पक समय को कम करने के लिए
उत्पादकता।
3.AUTO MARK ऑफसेट सिस्टम.CCD छवि पथ या रूटिंग को कम करने के लिए जांच और अनुकरण कर सकता है
काटने से पहले अनावश्यक गलती।
4. रूटिंग बिट्स जीवन समय की जाँच और अलार्म प्रणाली रूटिंग बिट्स बदलने के लिए ऑपरेटर को याद दिलाने के लिए है
जब यह 120M काटने खत्म. और रूटिंग बिट पहले 2 मिमी पहले मिलिंग बिंदु कटौती, मध्य 2 मिमी दूसरे कटौती
पीस बिंदु, अंतिम 2 मिमी अपने जीवन समय बढ़ाने के लिए तीसरे पीस बिंदु कटौती।
5. सीसीडी छवि कटौती से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है।
पीसीबी डिपैनलर विवरणः
यह राउटर मशीन की एक नई श्रृंखला है। यह एक स्टैंडअलोन राउटर मशीन है जिसे विशेष रूप से मुद्रित सर्किट बोर्ड असेंबली (पीसीबीए) को व्यक्तिगत असेंबली में रूट (डेपैनलाइज) करने के लिए डिज़ाइन किया गया है।यह प्रणाली 1 चक्र दर के साथ दुनिया का सबसे तेज़ रूटर होने का दावा करती है।.5 सेकंड प्रति टैब.
यह अपने दो टेबल कॉन्फ़िगरेशन में 450 मिमी x 350 मिमी के अधिकतम पैनल आकार के साथ बड़े पीसीबी को समायोजित कर सकता है।
एक नया ग्राफिकल यूजर इंटरफेस (जीयूआई) सॉफ्टवेयर तेजी से और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल "दृश्य" प्रोग्रामिंग प्रदान करता है।
आसान कार्यक्रमों के लिए गेरबर फ़ाइलों को सॉफ्टवेयर में आयात किया जा सकता है।
हमारा लाभ:
1पीसीबी डिपेनीलाइजर मूल निर्माता, मूल्य अनुदान
2. वादा दिवस तकनीकी सहायता सेवाएं
3- शिकायतों के निपटारे को सीमित करें, ग्राहकों के लिए आधे घंटे का समय दें
4डीपैनल विशेषज्ञों, पेशेवर पीसीबी उप-कार्यक्रम की आपूर्ति
5विश्वसनीय मशीन निर्माता, हमारे पास विशेषज्ञ- 15 हैं, प्रत्येक के पास 6 वर्ष से अधिक का अनुभव है, उपकरण की गुणवत्ता संतोषजनक होगी।

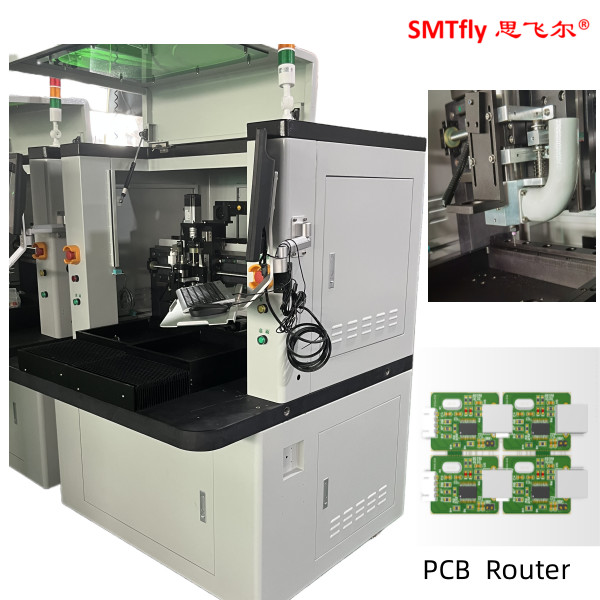

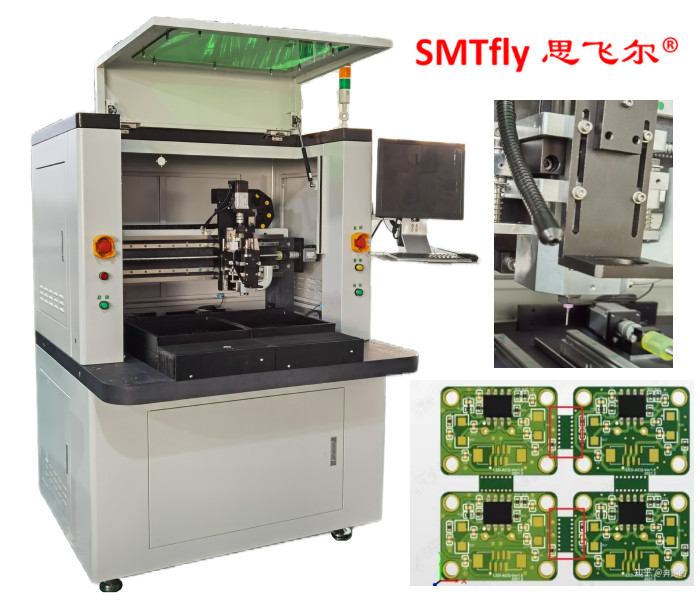

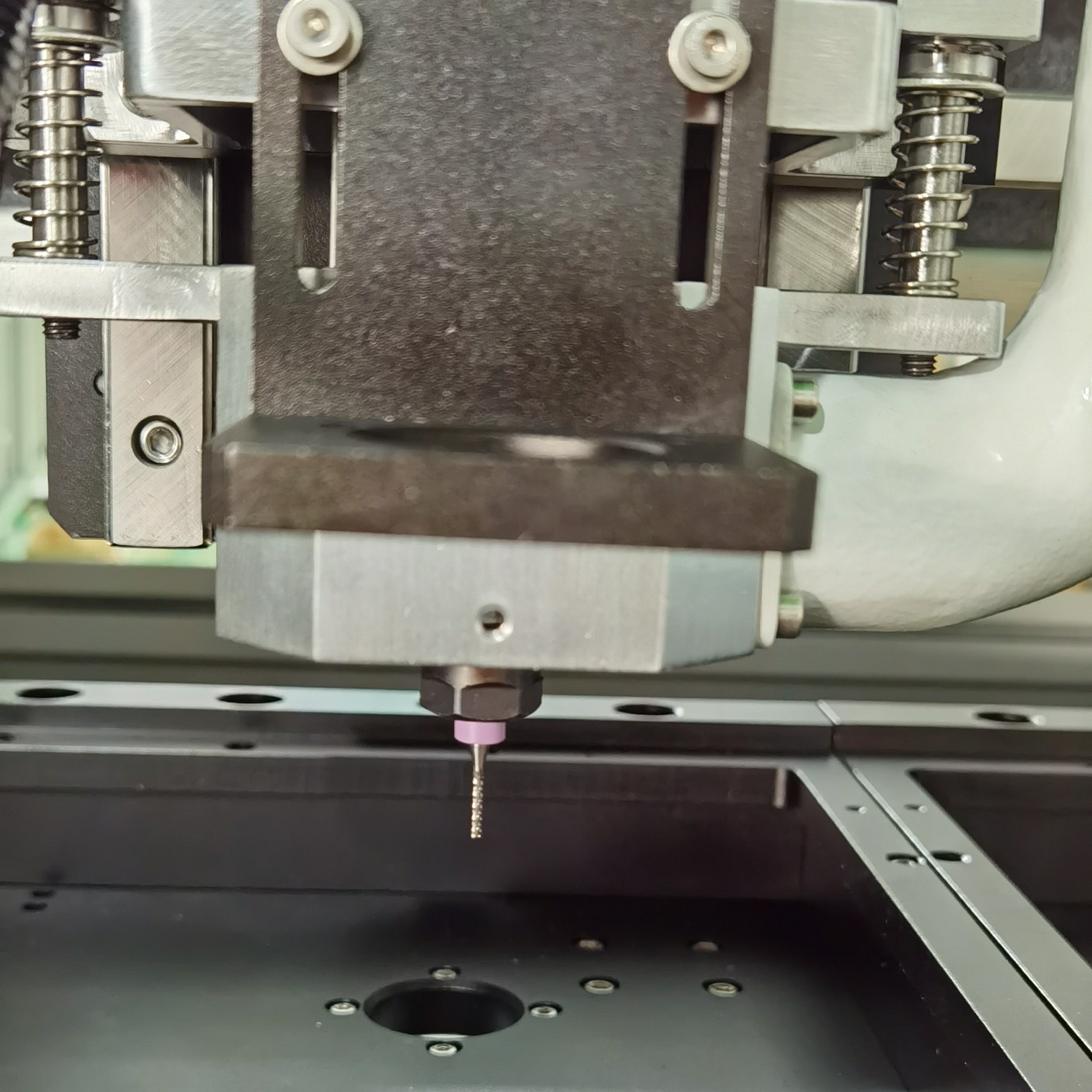

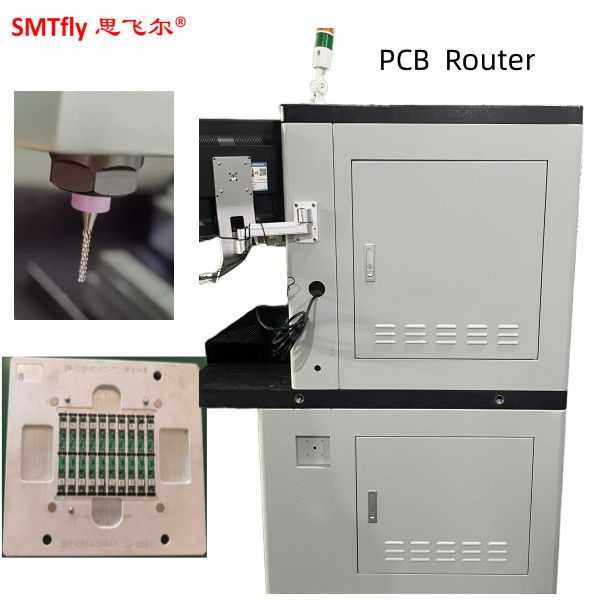

मशीन फोटोः
