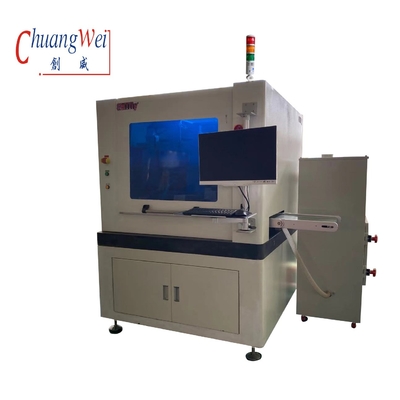

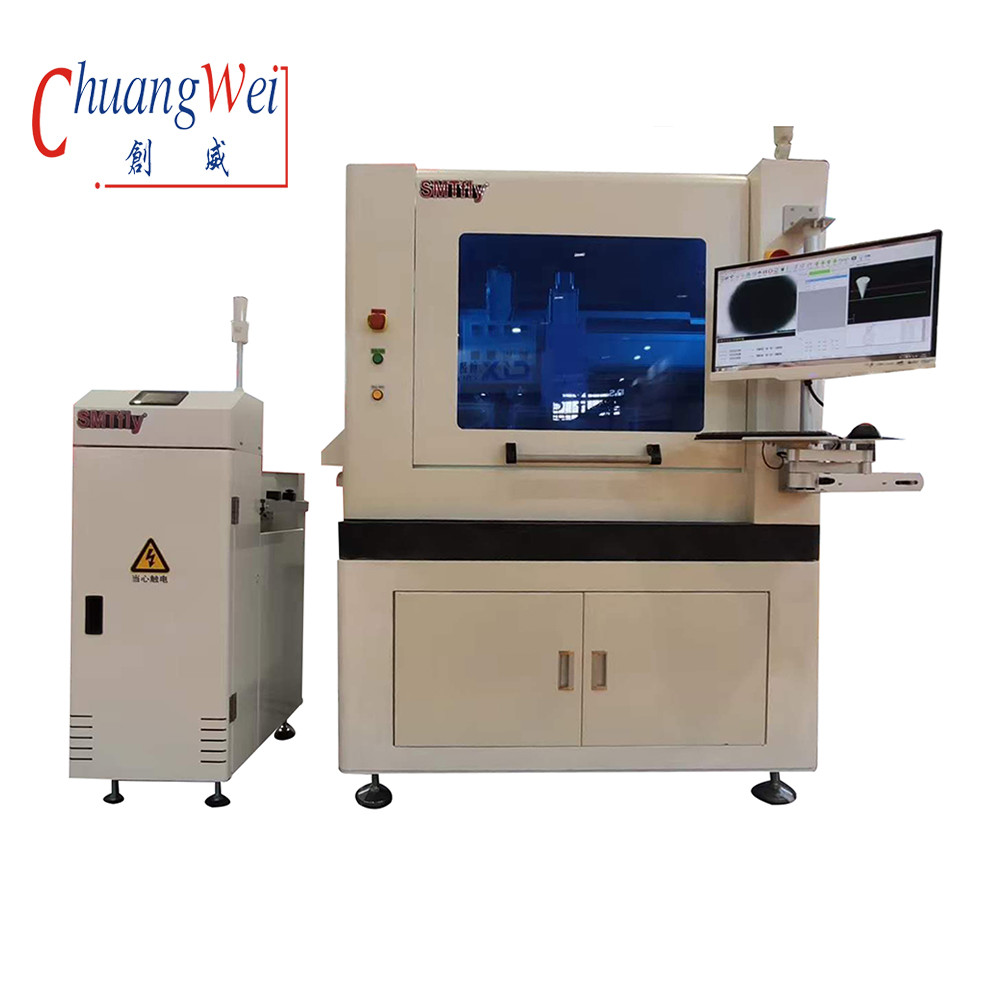

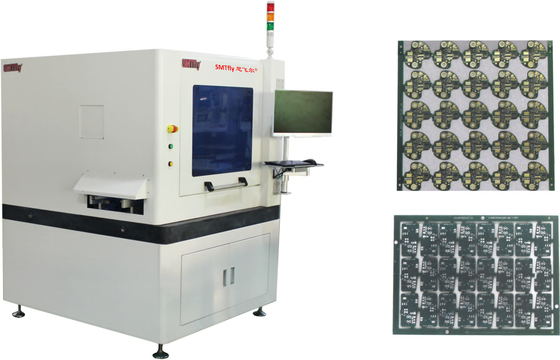

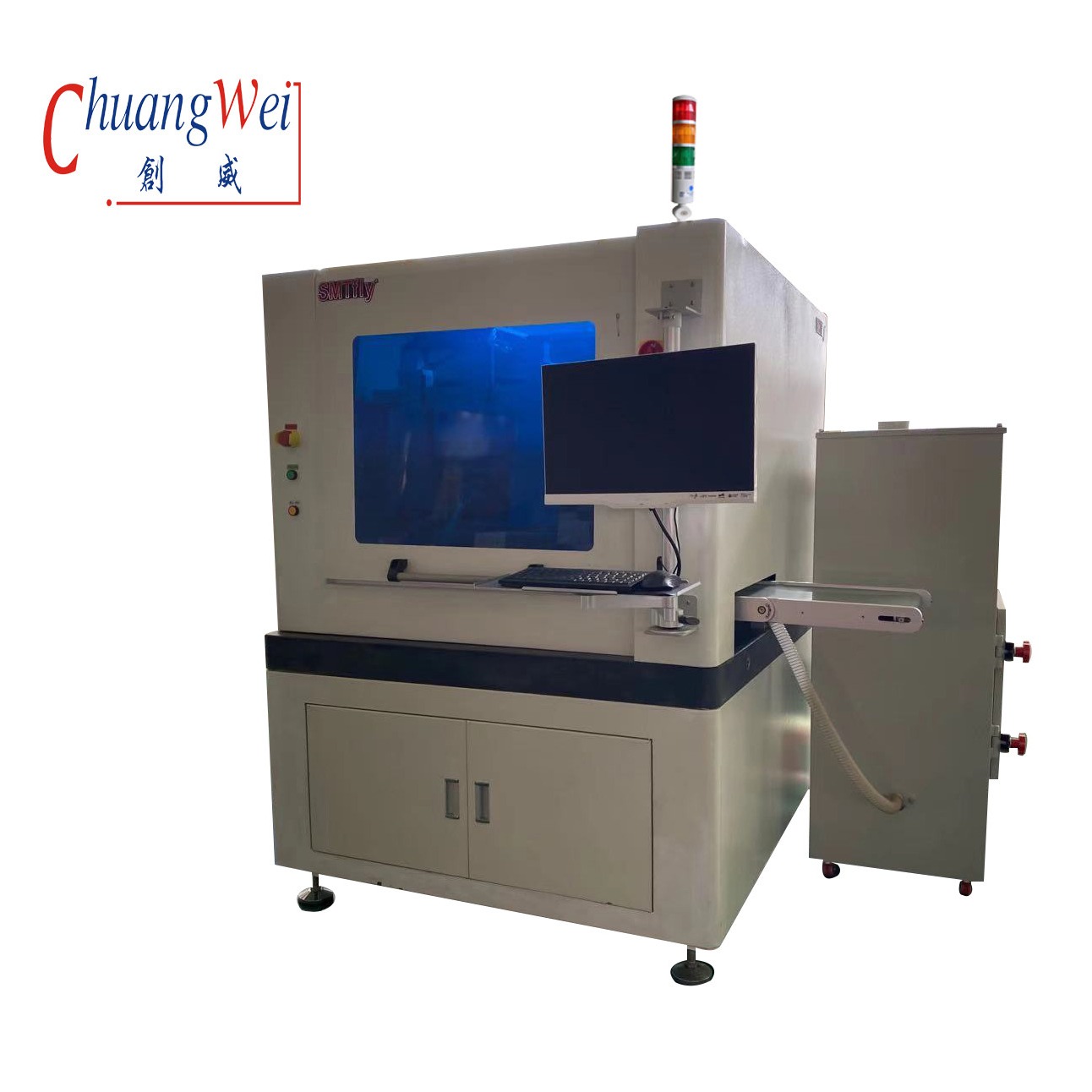

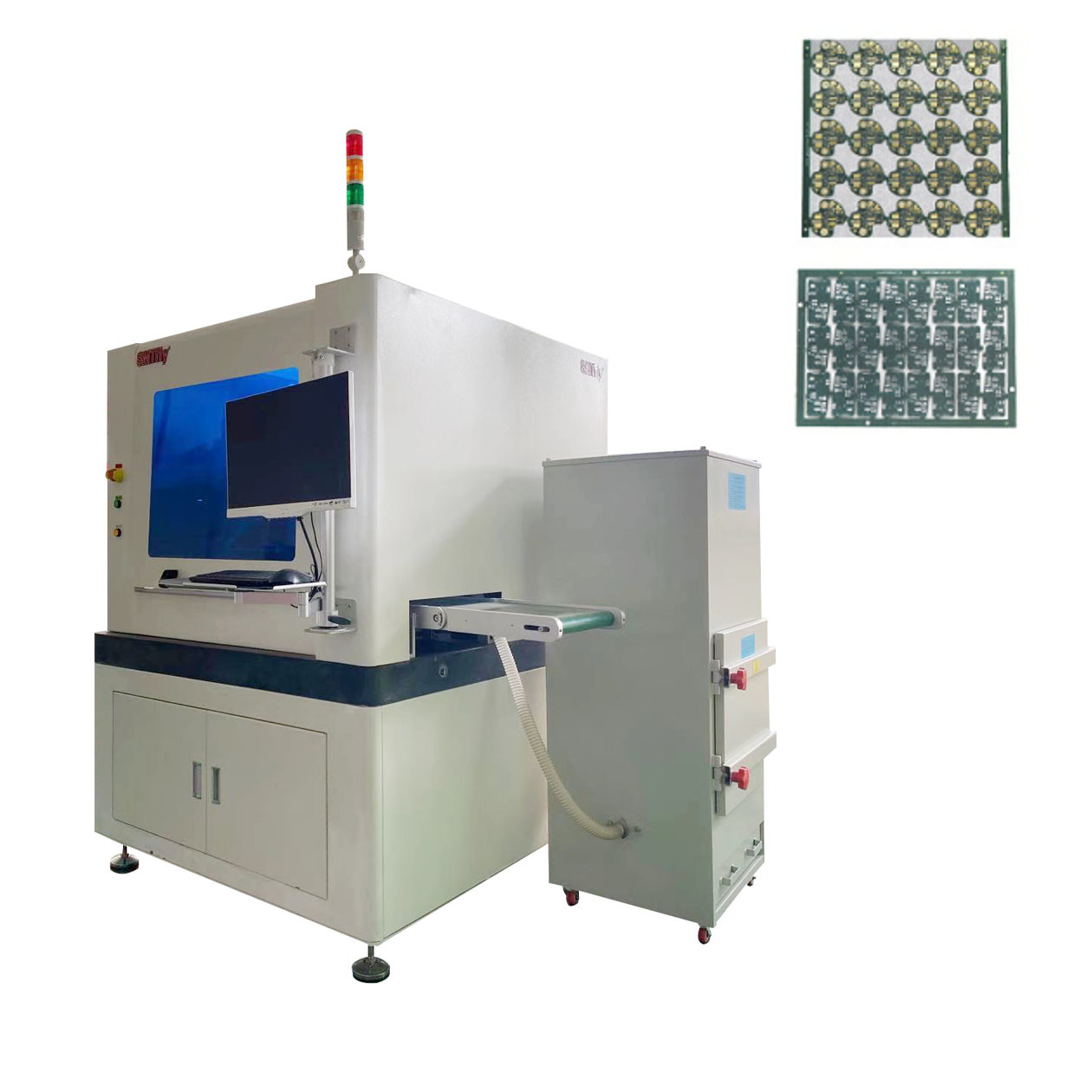

उच्च दक्षता इनलाइन पीसीबी रूटिंग मशीन ब्रेक ब्लेड चेक फंक्शन के साथ पीसीबी रूटर,सीडब्ल्यू-एफ03
एक ऑन-लाइन पीसीबी जो विशेष रूप से पीसीबीए घटकों (पैनल) को अलग-अलग भागों में काटने के लिए उपयोग किया जाता है, जिसमें जिग काटने के बिना रेल-माउंटेड संरचना होती है। इसे तुरंत उत्पादन में डाल दिया जा सकता है।ईएसडी स्थैतिक निगरानी के साथ, कटौती तनाव प्रतिक्रिया, और स्वचालित उपकरण बदल, यह 60000 घूर्णन की एक शीर्ष गति तक पहुँच सकते हैं।हमारी आरएम प्रणाली के आधार पर विकसित नियंत्रण प्रणाली ग्राहक के त्वरित और सटीक प्रोग्रामिंग सुनिश्चित कर सकती है.
लाभः
उच्च विश्वसनीयता काटना प्रणाली
जर्मनी KAVO उच्च गति मुख्य धुरी 60000 की अधिकतम गति के साथ घूमता है, जिसमें ईएसडी स्थिर वोल्टेज निगरानी और काटने के तनाव प्रतिक्रिया और स्वचालित उपकरण परिवर्तन के कार्य शामिल हैं।
सुपर विजन सिस्टम:
एक सटीक मशीन विजुअल सिस्टम जिसमें जर्मन इमेजिंग इंडस्ट्रियल कैमरा, मोरिटेक्स लेंस और माप स्तर के प्रकाश स्रोत शामिल हैं;
मशीन के कैलिब्रेशन, मुआवजे और पोजिशनिंग के सभी कार्यों का समर्थन करता है, जिसमें उच्च स्थिरता और विरोधी गड़बड़ी क्षमता है।
विशेषताएं:
1. स्वचालित उपकरण परिवर्तन
2ईएसडी निगरानी
3स्वयं की प्रतिक्रिया को कम करना
4. स्वचालित उत्पादन मोड
5एसपीसी सांख्यिकीय कार्य और ग्राहक प्रबंधन प्रणाली-ईआरपी के बीच संबंध
6. धमाका प्रूफ वैक्यूम क्लीनर के कार्य से लैस किया जा सकता है
विनिर्देशः
| मॉडल | CW-F03 |
| मशीन का आकार | 1000*1200*1533 मिमी |
| वजन | लगभग 1900 किलो |
| पीसीबी का अधिकतम आकार | 350*350 मिमी |
| पीसीबी मोटाई | 0.4-6 मिमी |
| ट्रांसमिशन ऊंचाई | 900±50 मिमी |
| ट्रांसमिशन दिशा | बाएं -> दाएं |
| संचरण गति | 1500 मिमी/सेकंड (अधिकतम) |
| फ़ीडिंग प्लेट का प्रकार | अनुभाग प्रकार का परिवहन मार्गदर्शक रेल |
| रेल चौड़ाई समायोजन | स्वचालित |
| ऊपरी और निचले कंप्यूटरों का संचार संकेत | SMEMA |
| पीसीबी पोजिशनिंग | ऊपरी और निचली गाइड रेल को क्लैंप करना |
| पिकिंग सिस्टम | 360° घुमावदार क्लैंपिंग प्रणाली; वैक्यूम सक्शन नोजल के अधिकतम 2 समूह, ईएसडी बेल्ट परिवहन/बैच पैनल अग्रेषण इकाइयों के अधिकतम 4 समूह |
| काटने का धुरी/गति | जर्मनी KAVO, 60,000rpm/min |
| शीतलन प्रकार | वायु संपीड़न |
| ईएसडी निगरानी | हाँ |
| स्वचालित उपकरण परिवर्तन | हाँ |
| तनाव प्रतिक्रिया को कम करना | हाँ |
| ब्रेक ब्लेड जांचें | हाँ |
| काटने की गति | 1-200 मिमी/सेकंड |
| काटने की सटीकता | ±0.5 मिमी |
| स्थिति की सटीकता दोहराएं | ±0.01 मिमी |
| समन्वित चलती गति | 1000 मिमी/सेकंड |
| आउट प्लेट प्रकार | ईएसडी बेल्ट परिवहन/बैच पैनल प्रेषण इकाई |
| अपशिष्ट संग्रह का प्रकार | ट्रैक से बाहर |
| प्रक्रिया प्रोग्रामिंग | दृश्य प्रणाली के माध्यम से GERBER ड्राइंग आयात/संपादन कार्यक्रम |
| वायु आपूर्ति | 5 से 8 किलोग्राम/सेमी2 |
| विद्युत आपूर्ति | AC380V±5%, 50/60Hz, 3KW |
स्वचालित उपकरण परिवर्तक
मानक उपकरण परिवर्तक तीन प्रकार के 3.175 मिमी उपकरण का समर्थन करता है, जिनमें से प्रत्येक में 10 की शीर्ष लोडिंग क्षमता है। यह सटीक क्लैंपिंग प्रणाली और उठाने की प्रणाली के साथ संयुक्त है; तीन अक्ष -X1,Y1 और काटने तंत्र के Z1 उपकरण बदल का एहसास कर सकते हैं.
सीई प्रमाणन
