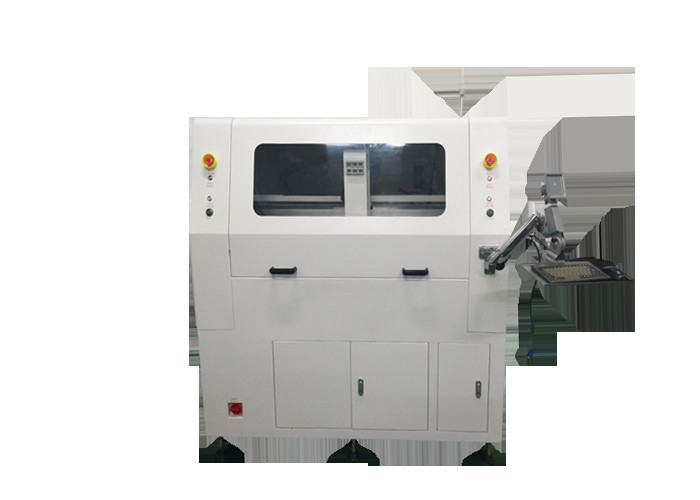

50000आरपीएम/मिनट पर मॉर्निंग स्टार स्पिंडल के साथ पीसीबी सेपरेटर मशीन पीसीबी सीएनसी राउटर
1. भागों की सूची
| मैं. हार्डवेयर | |
| धुरी | सुबह का तारा धुरी |
| सीसीडी | सोनी 520 लाइन औद्योगिक कैमरे |
| लेंस | कंप्यूटर EX2C |
| पेंच | टीबीआई प्रिसिजन ग्राउंड बॉल स्क्रू आयात |
| मार्गदर्शक | HIWIN चौड़ीकरण आयातित लीनियर गाइड रेल |
| मोटर | जियाबाओ एलसीएफ श्रृंखला |
| I/O नियंत्रण कार्ड | एचएफसी पीसीआई-9074 |
| ड्राइवर नियंत्रण कार्ड | एचएफसी पीसीआई-9074 |
| आई/ओ कार्ड | पीसीआई-9074-64पीसी/-38पीसी |
| स्थैतिक सफ़ाई | स्टेटिक-ST401A श्रृंखला |
| कंप्यूटर | (आरएमसी-8401/6113एलपी4/300एटीएक्स/8651वीएनए/पी4 2.8जी 2सीपीयू(एस)/1जी डीडीआर/80जी) |
| मशीन इंटरफ़ेस | AOC LCD17", लॉजिटेक माउस |
| 2.सॉफ़्टवेयर | |
| नियंत्रण प्रणाली | विंडोज़ एक्सपी प्रोफेशनल (सर्विस3,v.3244) |
| ऑपरेशन जीयूआई | अंग्रेजी विंडोज़ एक्सपी |
| कार्यक्रम संपादित करें | इन - लाइन |
| दृष्टि प्रणाली | सीसीडी एओटीयू ऑफसेट |
| नियंत्रण प्रणाली | एफ 1.2.88 संस्करण |
2. पैरामीटर्स
| कुल मिलाकर | |
| आयाम(डब्ल्यू*डी*एच) | 1370मिमी*1650मिमी*1450मिमी |
| वज़न | 650 किग्रा |
| ऊंचाई ऑफसेट | 60~110मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ श्रृंखला |
| पोजिशनिंग दोहराव योग्यता | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम) | 830मिमी*580मिमी*50मिमी |
| कार्य स्थल | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग/अनलोडिंग | नियमावली |
| पीसीबी आकार (अधिकतम) | 320 * 320 मिमी (अनुकूलित किया जा सकता है) |
| पीसीबी मोटाई (अधिकतम) | 5 मिमी |
| फिक्स्चरिंग | |
| कठोरता निर्धारण | अनुकूलित निर्माण स्थिरता |
| फिक्स्चर निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 400W |
| धुरा | 50000rpm/मिनट |
| रक्षा करना | स्वयं/पवन शीतलन |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80मिमी/सेकंड |
| ड्राइविंग गति (अधिकतम) | 2500मिमी/सेकंड |
| काटने की परिशुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| निर्वात शक्ति | 3.5 किलोवाट एसी 380V |
| खालीपन | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6KG/cm2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | इन - लाइन |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| प्रोग्राम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| सूचक | सूचक मशीन स्थिति |
| औज़ार जांच | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर की रक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज सुरक्षा फ़ंक्शन है |
| मोटर ओवरलोडिंग की जाँच | ओवरलोड है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य है |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग-अलग बोर्ड मॉडल, अलग-अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकार्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी को रिकॉर्ड करता है |
| तृतीय.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| काटने की सटीकता | 0.1 मिमी |
| चतुर्थ.सुरक्षा | |
| कार्य क्षेत्र की सुरक्षा | चार सीलबंद सुरक्षा के साथ |
| दरवाज़ा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| अत्यावश्यक स्टॉप बटन |
3. लाभ:
1. डबल स्लाइड इन प्लेस डिवाइस का उपयोग करके, काटने के प्रतीक्षा समय को कम करें, उत्पादन क्षमता में वृद्धि करें।
2. टिन के टूटने और आंशिक क्षति और अन्य समस्याओं के कारण होने वाले कृत्रिम फ्लैप से बचें।
3. यांत्रिक तनाव से उत्पन्न कुंद या मोड़ का उपयोग करने से बचें।
4. तैयार प्लेट आर्क और लाइन कटिंग के लिए उपयुक्त।
5. अंतिम कटिंग के छोटे टुकड़ों, मोबाइल फोन की बेस प्लेट, पीडीए, पीसी इंटरफेस कार्ड आदि के लिए उपयुक्त।
4. फ़ीचर:
1.X10 ज़ूम-इन छवि प्रोग्रामिंग को आसान बनाती है और बिंदु सेटिंग की सटीकता बढ़ाती है।
2. दो स्लाइडिंग टेबल बेहतर उत्पादकता के लिए टैक समय को कम करने के लिए एक साथ अंदर और बाहर की आवाजाही प्रदान करती हैं।
3. ऑटो मार्क ऑफसेट सिस्टम। सीसीडी छवि काटने से पहले अनावश्यक गलतियों को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है।
4. इसमें 120M कटिंग पूरी होने पर ऑपरेटर को रूटिंग बिट्स बदलने की याद दिलाने के लिए रूटिंग बिट लाइफ टाइम चेकिंग और अलार्म सिस्टम है।और रूटिंग बिट पहले 2 मिमी ने पहले मिलिंग बिंदु को काट दिया, मध्य 2 मिमी ने दूसरे मिलिंग बिंदु को काट दिया, अंतिम 2 मिमी ने अपने जीवनकाल को बढ़ाने के लिए तीसरे मिलिंग बिंदु को काट दिया।
5. सीसीडी छवि काटने से पहले अनावश्यक गलतियों को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है।
5. विस्तृत फोटो:
6. हमारी सेवा:
# तेजी से वितरण
# 24 घंटे तेज प्रतिक्रिया
# दक्षिण चीन में सबसे बड़ा कारख़ाना
# गुणवत्ता के लिए 100% जिम्मेदार
# 14 साल का अनुभव
#विदेशी स्थापना और प्रशिक्षण उपलब्ध है
