एलईडी लाइटिंग प्रोडक्शन लाइन के लिए पीसीबी सेपरेशन वी कट पीसीबी डिपेंलिंग
पीसीबी काटने की मशीन के लिए विशिष्टता
| नमूना | SMTfly-1SJ |
| अधिकतम काटने की लंबाई | असीमित |
| प्लेटफ़ॉर्म की लंबाई | 1.2 / 2.4 मीटर ग्राहक की आवश्यकता के अनुसार हो सकता है |
| पीसीबी काटने की मशीन का आकार | 420 X 280 X 400 मिमी |
| काटने की गति | 0 - 400 मिमी / एस |
| काटने की मोटाई | 1.0-3.5 मिमी |
वर्णन करें:

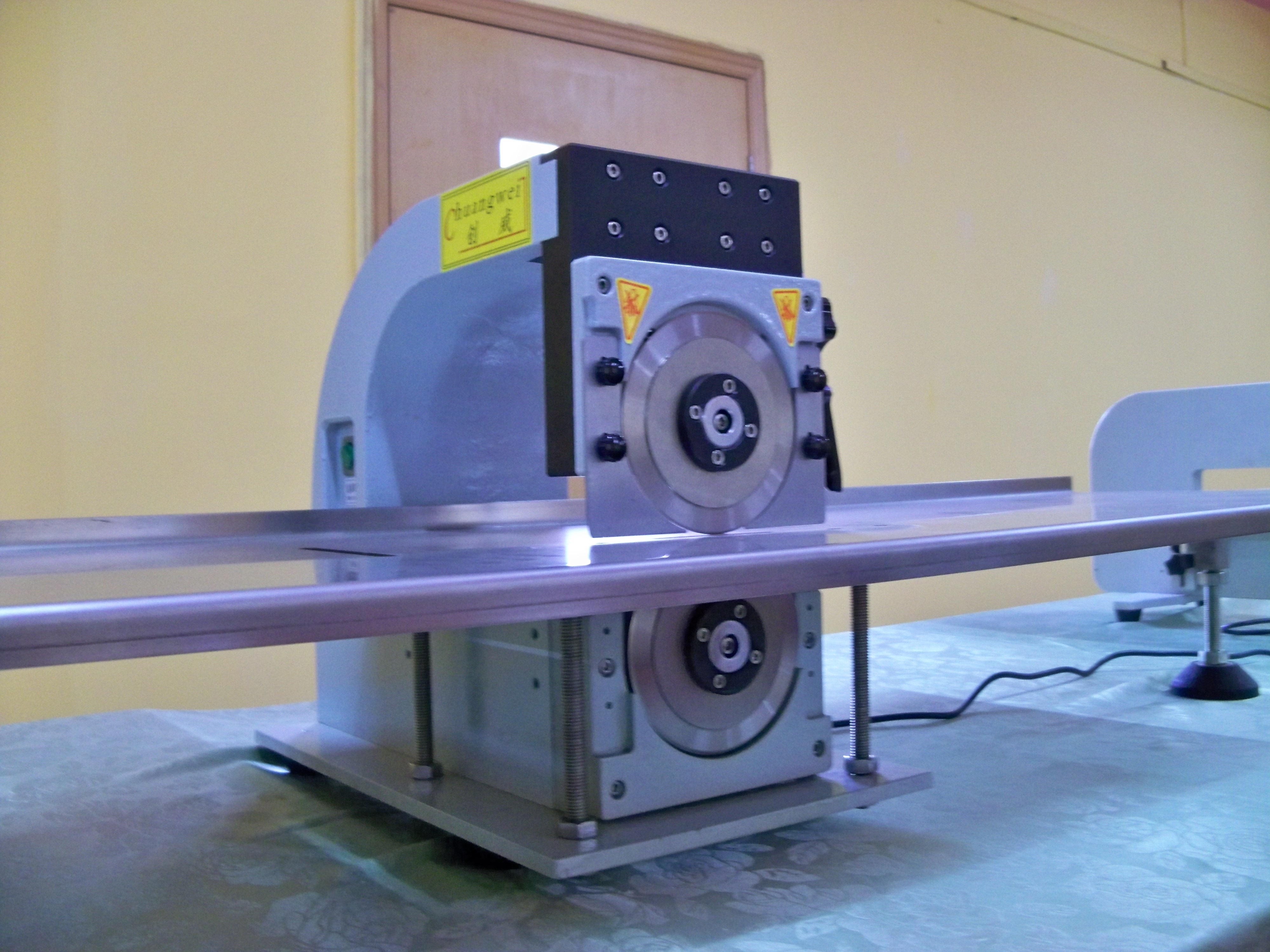

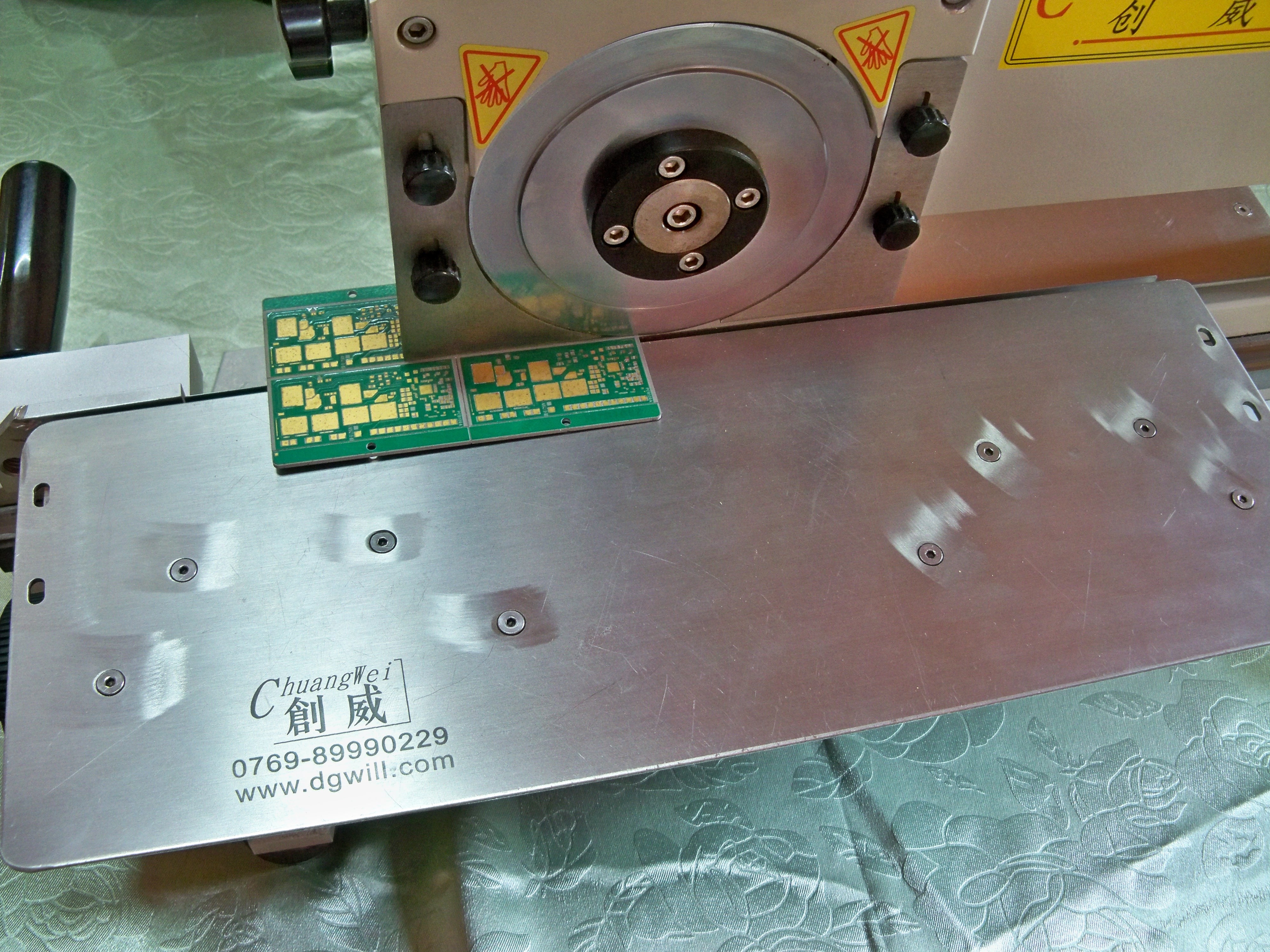

यह मशीन कई काटने की विधि का उपयोग करती है, सर्कुलर चाकू के छह टुकड़ों द्वारा किए गए सर्किट बोर्ड में कटौती, एक सेट के लिए दो टुकड़े, एक कटाई इकाई का गठन, पूरी तरह से तीन समूह।पूरी काटने की प्रक्रिया को तीन चरणों में विभाजित किया जाता है, ब्लेड का पहला सेट सर्किट बोर्ड के 40% को काटता है, फिर 40% को पूरा करने के लिए दूसरा।ब्लेड का आखिरी सेट उत्पादों को अलग करता है, काम खत्म करने के लिए।चूंकि प्रत्येक काटने की मात्रा छोटी होती है, इसलिए कट की पारंपरिक तरीके की तुलना में तनाव की काटने की प्रक्रिया 80% से अधिक कम हो जाती है, सर्किट बोर्ड अच्छी तरह से विभाजित हो जाता है इसकी बढ़त सपाट और चिकनी होती है, बोर्ड सपाट होता है।
विशेषताएं :
|
1 |
पीसीबी बोर्ड की लंबाई असीमित हो सकती है |
|
२ |
ताइवान टंगस्टन हाई-स्पीड स्टील का उपयोग करना, ब्लेड की स्थायित्व अधिक है, एल्यूमीनियम सब्सट्रेट को विभाजित करने पर ब्लेड का जीवन एक वर्ष तक पहुंच सकता है। |
|
३ |
ऊपर और नीचे ब्लेड को सटीक रूप से समायोजित किया जा सकता है |
|
४ |
चूंकि मशीन गुणन काटने के तरीके का उपयोग करती है, इसलिए काटने की प्रक्रिया स्थिर है।समायोज्य डेम्पर से सुसज्जित विस्तारित स्टेनलेस स्टील प्लेटफॉर्म, जो लेख लैंप सर्किट बोर्ड की विभिन्न चौड़ाई को काटने के लिए उपयुक्त है। |
|
५ |
आसान काम, उच्च गति |
कृपया ध्यान दें :
गोल चाकू अक्सर अपूर्ण पैनल को अलग करने या मार्जिन कचरे को काटने के लिए पर्याप्त होगा।हालांकि, विभाजन रेखा के ठीक ऊपर वाले घटकों वाले उच्च श्रेणी के बोर्डों के लिए, बेहतर गुणवत्ता प्राप्त की जा सकती है यदि बोर्ड की पूरी लंबाई के साथ रैखिक चाकू के साथ एक साथ जुदाई की जाती है (जैसे CWVC-2L CWVC-450 CWVC-3) ।
