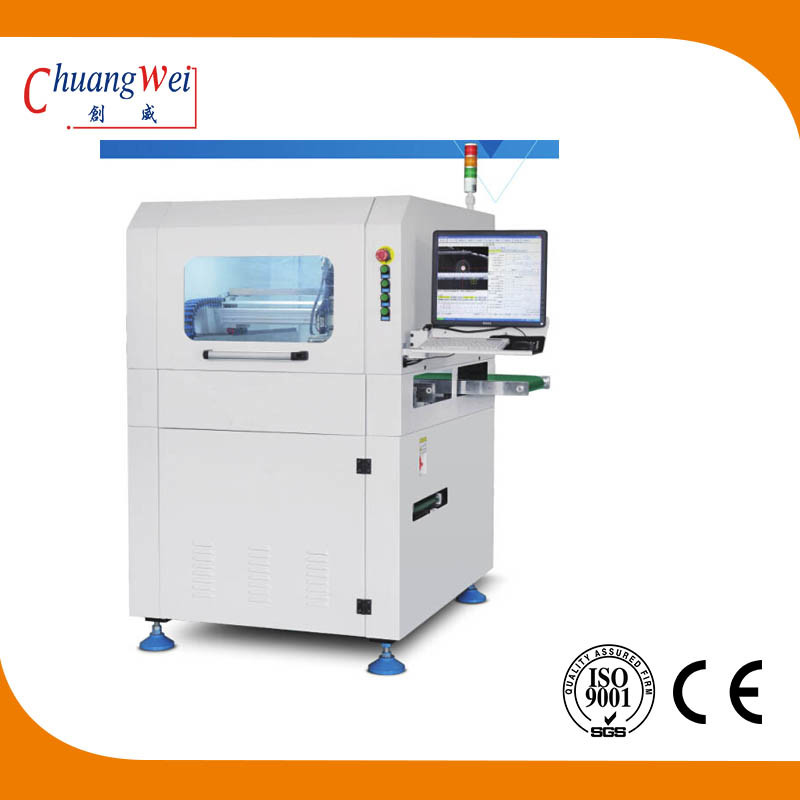

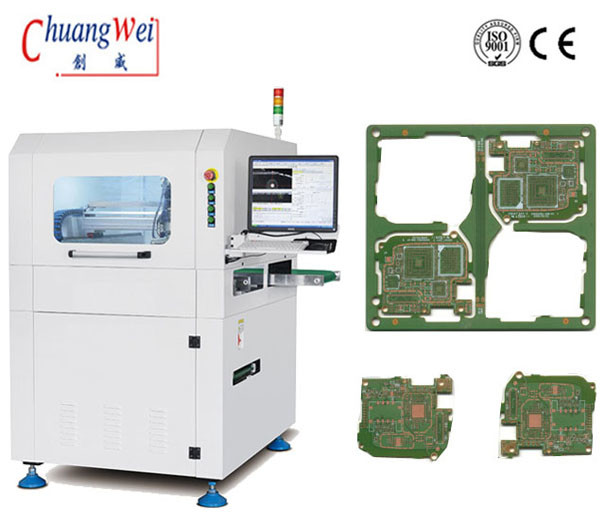

ईएसडी मॉनिटरिंग पीसीबी राउटर इनलाइन पीसीबी कटिंग मशीन 60000 आरपीएम के साथ:
पैनल अग्रेषण समाधान 1: कट पीसीबी को बेल्ट ट्रांसमिशन लाइन में क्लैंपिंग सिस्टम द्वारा वितरित किया जाएगा, और फिर मशीन के माध्यम से ईएसडी ट्रांसमिशन लाइन द्वारा असेंबलिंग लाइन में भेजा जाएगा, या अनुकूलित मैनिपुलेटर समाधान द्वारा उत्पाद मामले में उठाया और लोड किया जाएगा।
पैनल फ़ॉरवर्डिंग समाधान 2: मशीन से बैच पैनल फ़ॉरवर्डिंग यूनिट ARM-1 डिस्मेंटल बेल्ट ट्रांसमिशन लाइन का उपयोग करें, मशीन के पीछे से पैनल फ़ॉरवर्डिंग यूनिट डालें, और क्लैम्पिंग सिस्टम के माध्यम से पैनल को सीधे ARM-1 में ब्लिस्टर बॉक्स में लोड करें।समाधान सादगी और सुविधा के द्वारा चित्रित किया गया है।
इनलाइन पीसीबी काटने की मशीन विशेषताएं
1. स्वचालित उपकरण परिवर्तन
2. ईएसडी निगरानी
3. स्टेस फीडबैक काटना
4. स्वचालित उत्पादन मोड
5. एसपीसी सांख्यिकीय कार्य और ग्राहक की प्रबंधन प्रणाली-ईआरपी . के बीच संबंध
6. वैक्यूम क्लीनर के विस्फोट-सबूत समारोह से लैस किया जा सकता है
इनलाइन पीसीबी काटना मशीन विशिष्टता:
| आदर्श | एसएमटीफ्लाई-F03 |
| मशीन का आकार | 1000*1200*1533mm |
| वज़न | लगभग 1900kgs |
| अधिकतम पीसीबी आकार | 350*350mm |
| पीसीबी मोटाई | 0.4-6 मिमी |
| संचरण ऊंचाई | 900 ± 50 मिमी |
| संचरण दिशा | बाएँ -> दाएँ |
| संचरण की गति | 1500 मिमी / एस (अधिकतम) / समायोज्य |
| खिला प्लेट प्रकार | अनुभाग-प्रकार परिवहन गाइड रेल |
| रेल चौड़ाई समायोजन | स्वचालित |
| ऊपरी और निचले कंप्यूटरों का संचार संकेत | एसएमईएमए |
| पीसीबी पोजिशनिंग | ऊपरी और निचले गाइड रेल क्लैंपिंग |
| पिकिंग सिस्टम | 360 डिग्री रोटरी क्लैंपिंग सिस्टम;अधिकतम वैक्यूम सक्शन नोजल के 2 समूह, ईएसडी बेल्ट परिवहन के 4 समूह / बैच पैनल अग्रेषण इकाइयां अधिकतम |
| स्पिंडल / गति काटना | जर्मनी कावो, 60,000 आरपीएम/मिनट |
| शीतलन प्रकार | वायु संपीड़न |
| ईएसडी निगरानी | हां |
| स्वचालित उपकरण परिवर्तन | हां |
| तनाव प्रतिक्रिया काटना | हां |
| ब्रेक ब्लेड चेक | हां |
| काटने की गति | 1-200 मिमी / एस |
| सटीकता काटना | ± 0.5 मिमी |
| स्थिति सटीकता दोहराएं | ± 0.01 मिमी |
| चलती गति का समन्वय करें | 1000mm/s |
| आउट प्लेट प्रकार | ESD बेल्ट परिवहन/बैच पैनल अग्रेषण इकाई |
| अपशिष्ट संग्रह प्रकार | ट्रैक से बाहर |
| प्रक्रिया प्रोग्रामिंग | दृश्य प्रणाली के माध्यम से GERBER आरेखण आयात/संपादन कार्यक्रम |
| हवा की आपूर्ति | 5-8 किग्रा/सेमी2 |
| बिजली की आपूर्ति | एसी 380 वी ± 5%, 50/60 हर्ट्ज, 3 किलोवाट |
इनलाइन पीसीबी काटना मशीन लाभ स्वचालित उपकरण परिवर्तक
मानक उपकरण परिवर्तक तीन प्रकार के 3.175 मिमी उपकरण का समर्थन करता है, जिनमें से प्रत्येक में 10 की शीर्ष लोडिंग क्षमता होती है।यह सटीक क्लैंपिंग सिस्टम और लिफ्टिंग सिस्टम के साथ संयुक्त है;काटने के तंत्र के तीन अक्ष -X1, Y1 और Z1 उपकरण बदलने का एहसास कर सकते हैं।

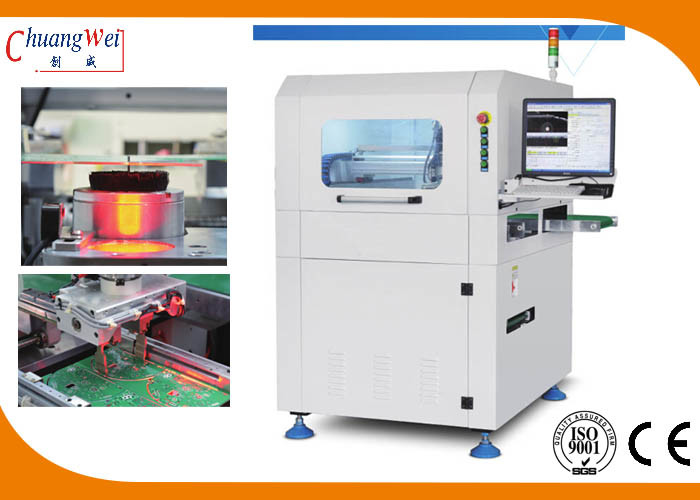

उच्च विश्वसनीयता काटने की प्रणाली
जर्मनी KAVO हाई-स्पीड प्रिंसिपल एक्सिस 60000 रोटेट्स की टॉप स्पीड के साथ, जिसमें ESD स्टैटिक वोल्टेज मॉनिटरिंग और स्ट्रेस फीडबैक और ऑटोमैटिक टूल चेंजिंग के कार्य शामिल हैं।
