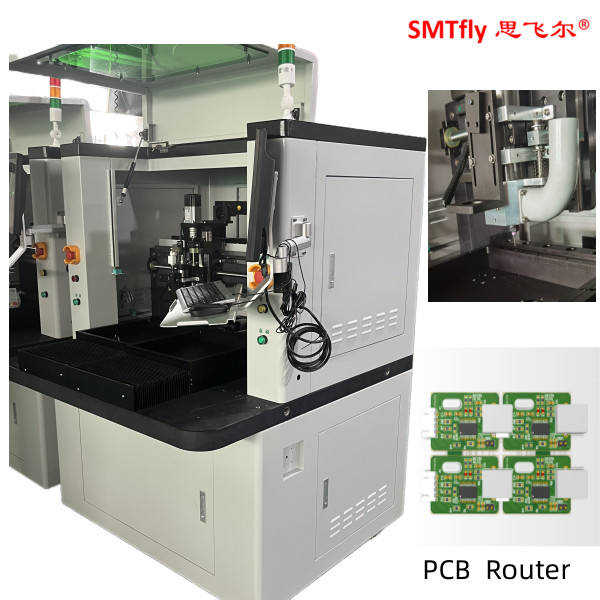

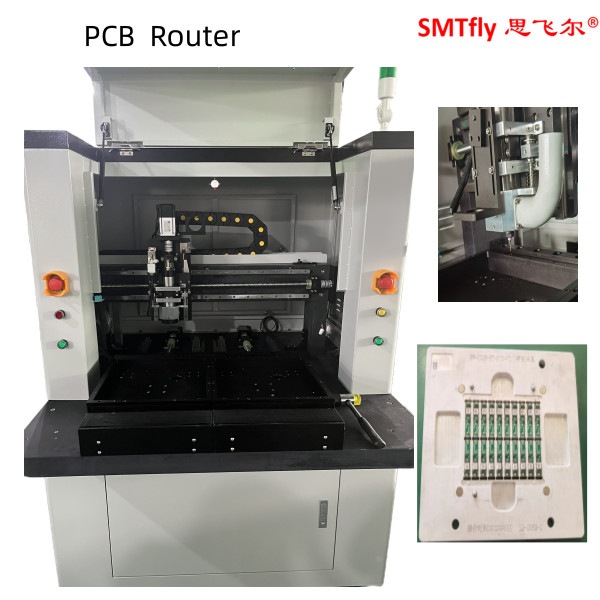

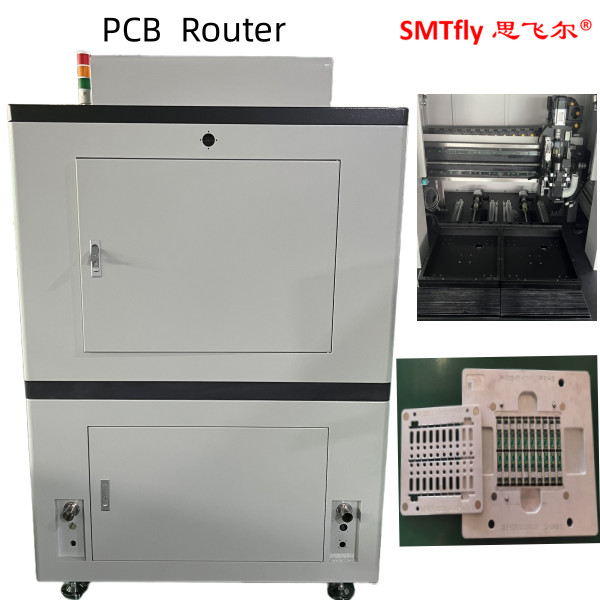

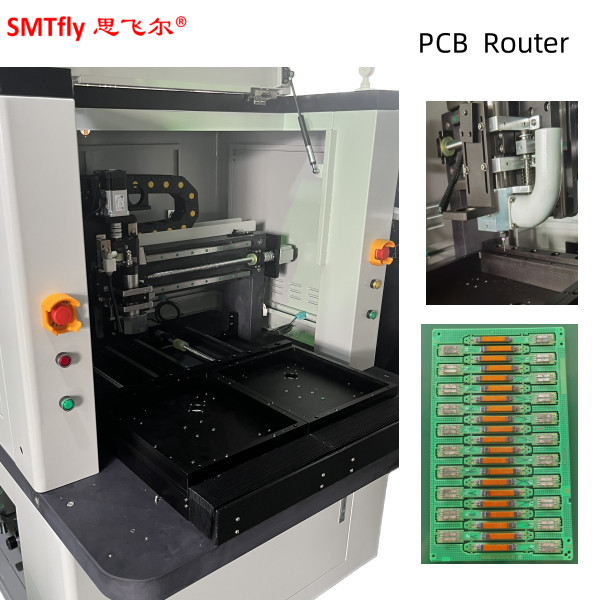

यूनिवर्सल थंबल डेपैनलिंग राउटर,100W सीएनसी पीसीबी रूटिंग मशीन

I.हार्डवेयर

सिस्टम मॉडल/प्रकार

विंडोज एक्सपी प्रोफेशनल

कुल मिलाकर

पदचिह्न (LxWxH)

800mm*850mm*1700mm

वजन (अनुमानित)

150 किलो

समायोज्य मशीन के पैरों (ऊंचाई के लिए)

60~110 मिमी

हेरफेरकर्ता

मैनिपुलेटर मोटर

पैनासोनिक MINAS A5 श्रृंखला

मैनिपुलेटर दोहराव

0.001 मिमी

अक्ष विन्यास

अधिकतम अक्ष यात्रा (X,Y,Z)

400 मिमी*650 मिमी*50 मिमी

कार्यस्थल

बोर्ड की स्थिति

फिक्स्चर पोजिशनिंग, अंगूठी सार्वभौमिक पोजिशनिंग, दृष्टि सुधार

लोड/अनलोडिंग

मैनुअल

रूटिंग रेंज

320 मिमी*320 मिमी

पैनल की मोटाई

3 मिमी

फिक्स्चर

कठोर स्थिरता

सार्वभौमिक अंगूठी और विरोधी स्थैतिक फिटिंग

शीर्ष क्लैंप

छेद की स्थिति का उपयोग करना

स्पिंडल मोटर

शक्ति

100W

अधिकतम गति

60000 आरपीएम/मिनट

शीतलन

प्राकृतिक शीतलन और हवा से ठंडा

राउटर का बिट आकार

3 मिमी*3 मिमी

उपकरण परिवर्तन

विशेष चाबी का प्रयोग करें

स्पिंडल मोटर

शक्ति

100W

अधिकतम गति

60000 आरपीएम/मिनट

शीतलन

प्राकृतिक शीतलन और हवा से ठंडा

राउटर का बिट आकार

3 मिमी*3 मिमी

उपकरण परिवर्तन

विशेष चाबी का प्रयोग करें

रूटिंग क्षमता

अधिकतम रूटिंग गति

100 मिमी/सेकंड

पुनरावृत्ति

0.02 मिमी

वैक्यूम प्रणाली

शक्ति

0.75KW220V सिंगल फेज मोटर

निस्पंदन

ऊर्ध्वाधर और क्षैतिज

उपभोग्य वस्तुएं

शक्ति

1.5KW AC220V

वायु आपूर्ति

4~5 किलोग्राम/सेमी2

II. सॉफ्टवेयर और प्रोग्रामिंग

सिस्टम प्लेटफार्म

विंडोज एक्सपी प्रोफेशनल (सेवा3, v.3244)

प्रणाली स्थिरता

बिना किसी अपवाद के 24 घंटे

दृष्टि प्रणाली

परिशुद्धता सीसीडी दृष्टि संरेखण सुधार प्रणाली (SONY 250 श्रृंखला)

प्रोग्रामिंग

ऑन-लाइन

ऑनलाइन कार्यक्रम

संपादन कार्य

सीधी, विकर्ण, गोलाकार चाप, वृत्त

स्थापित किए जा सकने वाले कार्यक्रमों की संख्या

ग्राहक की आवश्यकता के अनुसार एक भंडारण स्थान का चयन करें

प्रोग्रामिंग के लिए सीसीडी कैमरा कॉन्फ़िगर करें

फांगचेन एफ130 उच्च परिशुद्धता सीसीडी

टूलबिट व्यास मुआवजा

उपयोगकर्ता के चयन के लिए क्षतिपूर्ति करने के लिए विभिन्न कोण प्रदान करें

अलग-अलग आकार

फ़िल्टर बदलें अंतराल (दूरी) सेटिंग

स्वचालित सफाई फिल्टर और धूल से धूल संग्रह बॉक्स जब

प्रसंस्करण प्रत्येक बार केंद्रीकृत पूरा हो जाता है

ऑपरेशन मॉनिटर

तीन रंगों का टॉवर लाइट

3-रंग प्रकाश मशीन के कामकाजी परिस्थितियों की निगरानी

तीन रंगों का टॉवर लाइट

उपकरण जीवन और उपयोग समय का स्वचालित पता लगाना

मोटर ओवरहीट का पता लगाना

अति ताप, अति भार, निम्न वोल्टेज सुरक्षा कार्य

सर्वो ओवरलोड का पता लगाना

अधिभार, लाइन सामान्य है, कम वोल्टेज सुरक्षा समारोह

टूल लाइफ ट्रैकिंग

उपकरण जीवन काल का पता लगाना

पीसीबी बोर्ड काउंटर

काटने की वस्तु, काटने की गिनती, गिनती का विविध तरीका।

वैक्यूम फिल्टर परिवर्तन अलार्म

वैक्यूम फिल्टर के लिए प्रयोग नहीं किया जाता है

मशीन त्रुटि इतिहास

सॉफ्टवेयर स्वचालित रूप से सभी अलार्म स्मृति रिकॉर्ड करता है

III. सटीकता

धुरी की स्थिति की सटीकता

0.01 मिमी

रूटिंग सटीकता

0.02 मिमी

सुरक्षा

बंद कार्यक्षेत्र

चार सील सुरक्षा का उपयोग करना

दरवाजा इंटरलॉक सेंसर

सूक्ष्म स्विच सेंसर

आपातकालीन रोक बटन

हाँ
