गिलोटिन प्रकार पीसीबी Depanelizer Depaneling पीसीबी एल्यूमीनियम एलईडी कठोर बार
10 से अधिक वर्षों के बाद से हमारी depaneling मशीनें मुद्रित सर्किट बोर्डों के अस्थिर पृथक्करण की गारंटी देने के लिए लगातार विकसित और सुधार की जाती हैं।पृथक्करण प्रक्रिया के व्यापक परीक्षणों के बाद, बहुत सारे ऑटोमोबाइल आपूर्तिकर्ता अपने निर्धारित पैनल बोर्डों के पृथक्करण के लिए विशेष रूप से NTM श्रृंखला की डीटेलिंग मशीनों का उपयोग करते हैं।मशीनें बोर्डों के किनारों पर सीधे रखे गए SMD घटकों को नुकसान से बचाकर कोमल और स्वच्छ तरीके से पैनल पैनल को चित्रित करने के लिए एक असीम रूप से चर अनुभागीय कटौती का उपयोग करती हैं।
लाभ:
1. मैक्स।PCB डेनालाइनिंग लंबाई अनलिमिटेड है
2. झुकने और तनाव के बिना पीसीबी Depaneling
3. सुरक्षा उपयोग, आसान संचालन
4. कंपन के बिना अवसादन प्रक्रिया
पीसीबी depanelizer विनिर्देशों:
| नमूना | SMTfly - ३ |
| मैक्स।पीसीबी काटने की लंबाई | असीमित |
| पीसीबी depaneling मोटाई | 0.3 - 3.5 मिमी |
| वोल्टेज और पावर | 110V / 220V - 10W |
| काम का हवा का दबाव | 0.5 - 0.7 एमपीए |
| पीसीबी depaneling गति | ऑपरेटर कुशल स्तर के कारण |
| पीसीबी depaneling मशीन का आकार | 780 x 500 x 620 मिमी |
| पीसीबी depaneling मशीन वजन | 185 किग्रा |
विशेषताएं :
1। मशीन को पूर्व झुकने और तनाव के बिना सावधानीपूर्वक पीसीबी को पूर्व-निर्धारित करने के लिए डिज़ाइन किया गया था।
२।सिरेमिक कैपेसिटर जैसे संवेदनशील एसएमडी-कंपोनेंट्स को डिपानलिंग प्रक्रिया से नुकसान नहीं होगा, या 0.3 मिमी तक पतले बोर्ड को भी सुरक्षित रूप से काम किया जा सकता है।
३।कंपन के बिना अवसादन प्रक्रिया।
४।पीसीबी डिपानलिंग नियंत्रण विधि वायवीय-चालित और विद्युत चुम्बकीय वाल्व द्वारा होती है।
५।PCB कंट्रोल ऑपरेशन यह है कि ऑपरेटर पैर पैडल को PCB को अपडाउन करने के लिए स्टैम्प करता है।
६।पीसीबी के v खांचे के पास उच्चतम घटक 50 मिमी तक हो सकते हैं।
।।पीसीबी के सम्मिलन के लिए अंतराल को समायोजित करना आसान हो सकता है।
वीडियो :
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (1.2 मीटर एल्यूमीनियम पीसीबी CWVC-3 के लिए)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

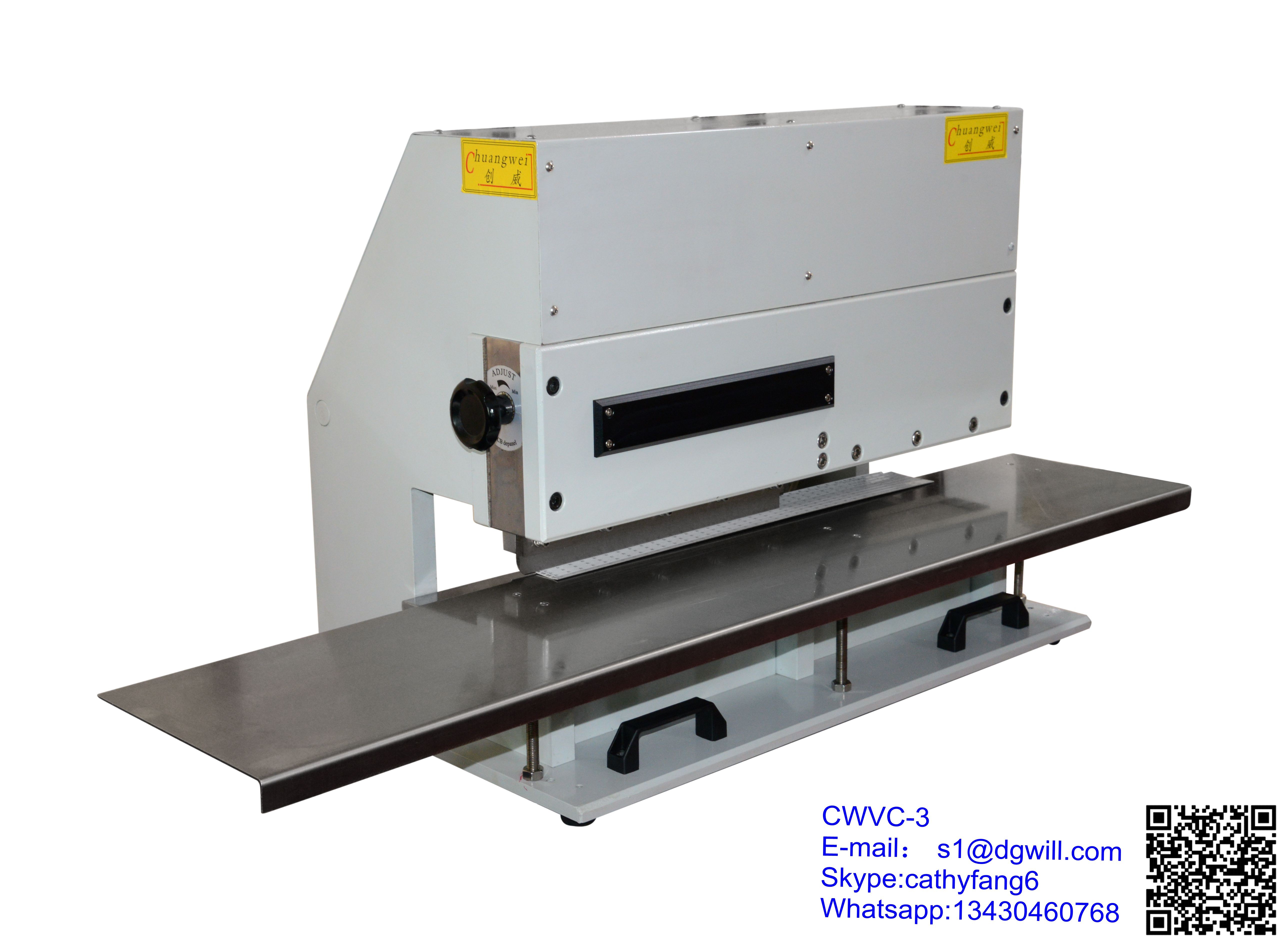

Chuangwei पीसीबी depanelizer मशीन SMTfly-3
एल्यूमीनियम, FR4, CEM3 और अन्य सबस्ट्रेट्स के साथ उपयोग किया जा सकता है
मध्य से बड़ी मात्रा में उत्पादन के साथ तालमेल बनाए रखना
पैनलयुक्त लचीला या अति पतली पीसीबी
घनी आबादी वाले पीसीबी मानक घटकों के लिए स्कोर लाइन के बहुत करीब स्थित घटकों के साथ संभाल करने के लिए
एल्यूमीनियम और धातु वाले सब्सट्रेट (FR4, CEM3, आदि के अलावा)
PCBs को एक सौम्य रॉकिंग मोशन में CWVC-3 दोहरे कील के आकार के चाकू से अलग किया जाता है जो कि पीसीबी या घटकों को तनाव या क्षति के बिना स्कोर लाइन के साथ पैनल को कैंची करता है।यहां तक कि जब धातुकृत सर्किट बोर्ड संसाधित होते हैं - जैसे कि गर्मी पैदा करने वाली एलईडी के साथ आबादी वाले जो गर्मी-विघटित धातु की आंतरिक परतों की आवश्यकता होती है - यह मशीन आसानी से कटौती करेगी।
