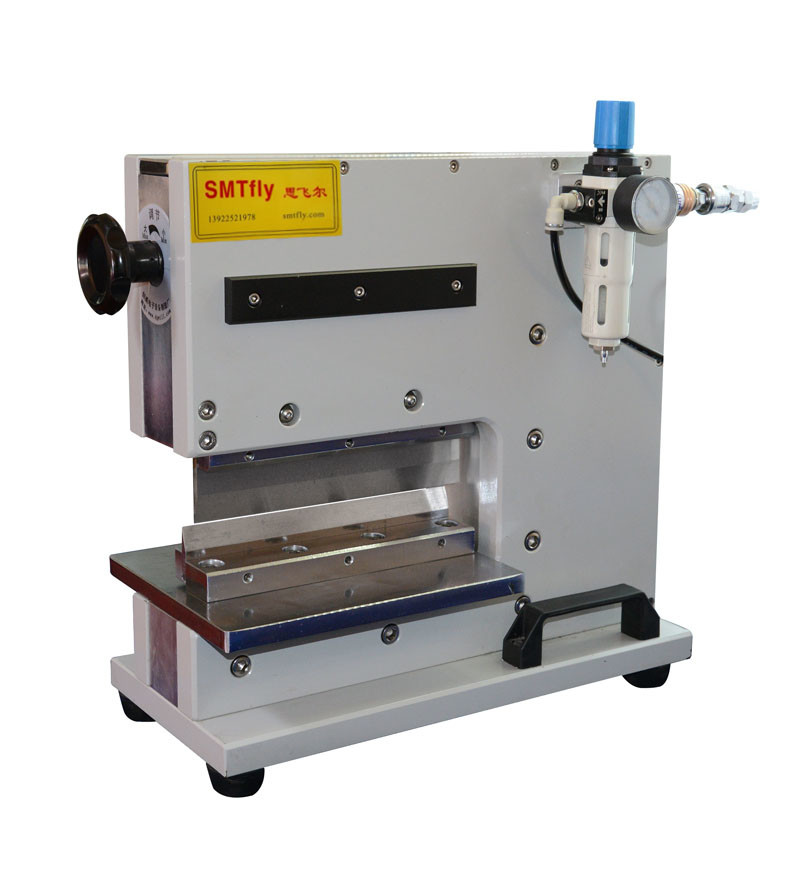

पीसीबी विभाजक,पीसीबी डिपैनलिंग मशीन
विवरण:
मोटी पीसीबी के लिए आदर्श
एल्यूमीनियम, FR4, CEM3 और अन्य सब्सट्रेट के साथ इस्तेमाल किया जा सकता है
मध्यम से बड़े पैमाने पर उत्पादन के साथ तालमेल
पैनलिज्ड लचीला या अति पतला पीसीबी
घनी आबादी वाले पीसीबी जिनके घटक स्कोर लाइन के बहुत करीब स्थित हैं ताकि मानक डिपेनेलर संभाल सकें
एल्यूमीनियम और धातुकृत सब्सट्रेट (FR4, CEM3 आदि के अतिरिक्त)
पीसीबी को सीडब्ल्यूवीसी-200 दोहरी कंकड़ के आकार के चाकू द्वारा एक कोमल झूले की गति में अलग किया जाता है जो पीसीबी या घटकों को तनाव या क्षति के बिना स्कोर लाइन के साथ पैनल को काटता है।यहां तक कि जब धातुकृत सर्किट बोर्डों को संसाधित किया जाता है जैसे कि गर्मी उत्पन्न करने वाले एलईडी से भरे हुए जिन्हें गर्मी फैलाने वाली धातु की आंतरिक परतों की आवश्यकता होती है यह मशीन आसानी से कटौती करेगी .
सीडब्ल्यूवीसी-200 लचीले और अति पतले पीसीबी (0.5 मिमी तक मोटी) को भी साफ-सुथरे, बिना फाड़े या फाड़ के काटता है, यहां तक कि जब संवेदनशील घटक जैसे नाजुक सिरेमिक कैपेसिटर 0 के भीतर लगाए जाते हैं.स्कोर लाइन के 5 मिमी की दूरी पर। रेखांकित, बल्कि परिपत्र, काटने की सतहें अतिरिक्त तनाव के बिना तेजी से अलग करने की अनुमति देती हैं।
सीडब्ल्यूवीसी-200 के रैखिक कटिंग ब्लेड और पैनल की स्कोर लाइन के बीच संरेखण मशीन के शीर्ष पर एक बटन का उपयोग करके प्राप्त किया जाता है।ऊपरी और निचले ब्लेड के बीच संकीर्ण अंतर (अधिकतम 4 मिमी) ऑपरेटर को ब्लेड के किनारों से बचाता है
सीडब्ल्यूवीसी-200 पीसीबी डिपैनलर विशेषताएंः
2,0 मिमी तक मोटी बोर्डों को अलग करता है (न्यूनतम 0,5 मिमी की स्कोरिंग गहराई के साथ)
धातु की आंतरिक परतों वाले सब्सट्रेट सहित एल्यूमीनियम, FR4, CEM3 और अन्य सब्सट्रेट के साथ इस्तेमाल किया जा सकता है
स्कोर लाइन से 0.5 मिमी तक स्थित घटकों के साथ पीसीबी को अलग करता है
लचीले और पतले पीसीबी के साथ उपयोग के लिए सुरक्षित
पैर-पेडल सक्रियण के साथ चिकनी, शांत वायवीय संचालित इकाई
कंकड़ के आकार के रैखिक ब्लेड वि-ग्रुव स्कोर लाइनों के लिए समोच्च और एक झूले आंदोलन में संचालित
बिना झुकने या टूटने के बोर्ड अलग किए जाते हैं
ऑपरेटर के लिए कोई सुरक्षा जोखिम नहीं है क्योंकि ऊपरी और निचले ब्लेड के बीच कभी भी 4 मिमी से अधिक का अंतर नहीं है

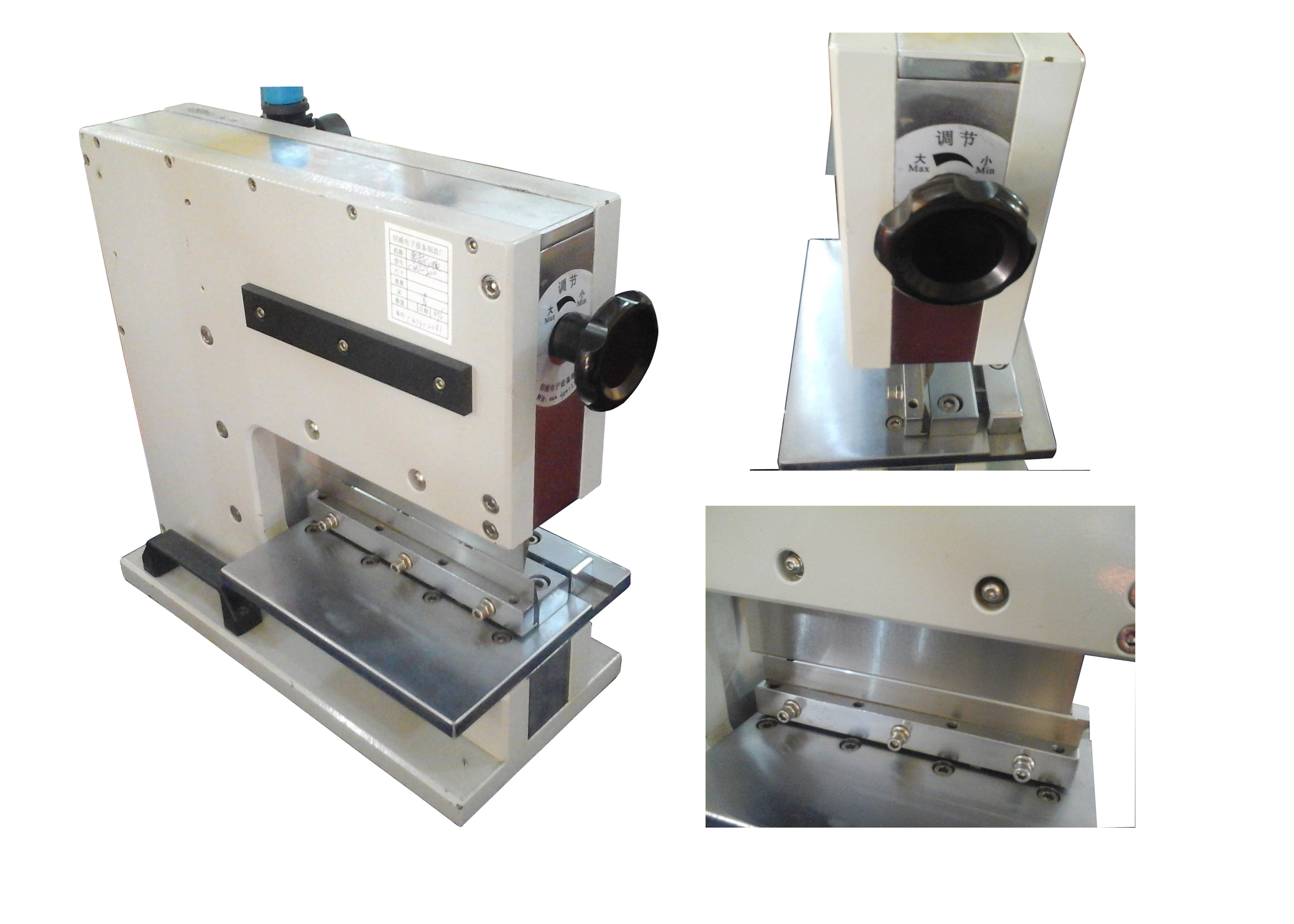

घूर्णी घुंडी का उपयोग कर पीसीबी स्कोर लाइन के लिए ब्लेड समायोजित करें
विनिर्देश:
| मॉडल | सीडब्ल्यूवीसी-200 |
| अधिकतम काटने की लंबाई | 200 मिमी |
| मशीन का आकार | 620*230*400 मिमी |
| काटने की मोटाई | 0.3-3.5 मिमी |
| मशीन का वजन | 165 किलो |
अधिक जानकारी के लिए हमसे संपर्क करने के लिए आपका स्वागत हैः
ईमेलः sales@dgwill.com
वीचैट/वॉट्सऐप ((डोना): +86 15273473462
चुआंगवेई इलेक्ट्रॉनिक उपकरण विनिर्माण
