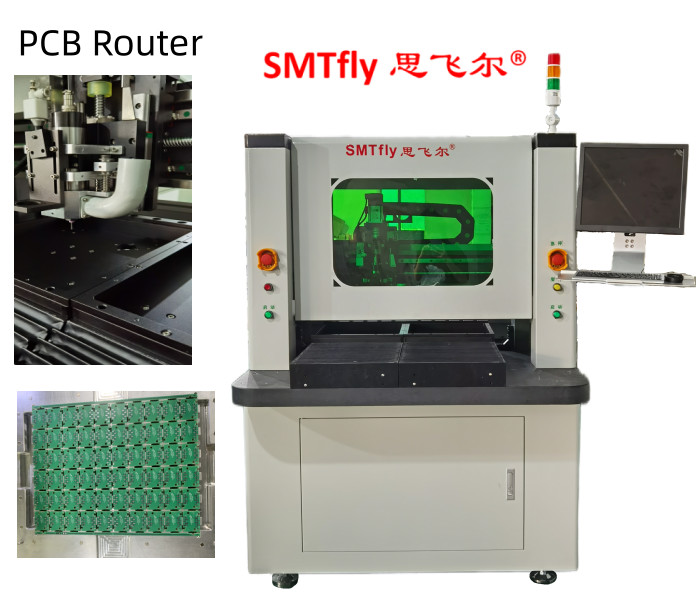

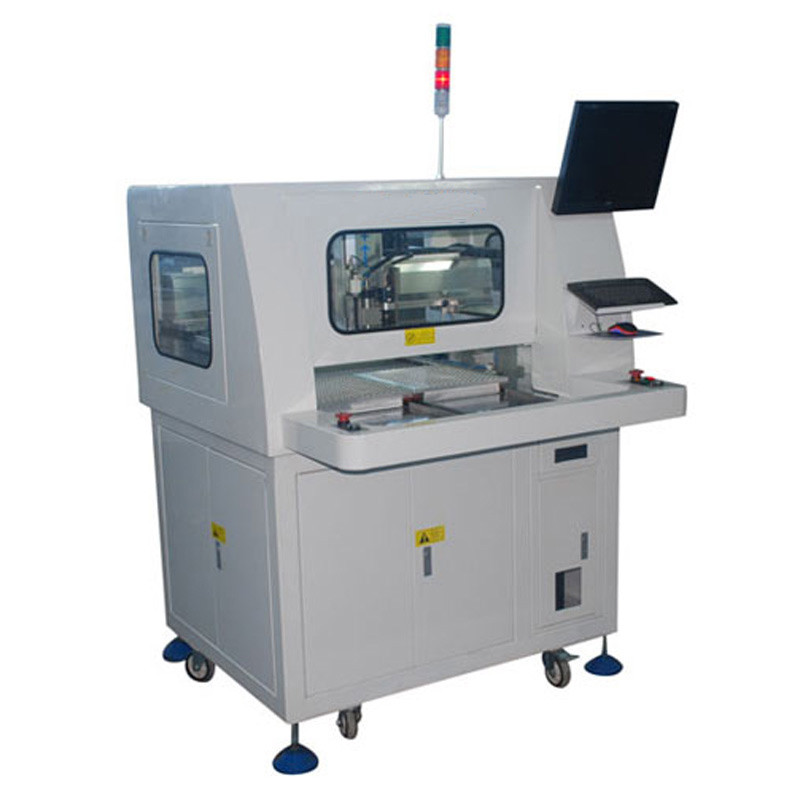

सीसीडी कैमरा संरेखण के साथ सीएनसी प्रोग्रामिंग पीसीबी डिपेनलिंग राउटर मशीनें
1. मशीन पार्ट्स की सूची
|
मैं. हार्डवेयर |
|
|
धुरी |
मॉर्निंग स्टार स्पिंडल और इन्वर्टर |
|
सीसीडी |
सोनी 520 लाइन औद्योगिक कैमरे |
|
लेंस |
कंप्यूटर EX2C |
|
पेंच |
टीबीआई प्रिसिजन ग्राउंड बॉल स्क्रू आयात |
|
मार्गदर्शक |
HIWIN चौड़ीकरण आयातित लीनियर गाइड रेल |
|
मोटर |
जियाबाओ एलसीएफ श्रृंखला |
|
I/O नियंत्रण कार्ड |
एचएफसी पीसीआई-9074 |
|
ड्राइवर नियंत्रण कार्ड |
एचएफसी पीसीआई-9074 |
|
आई/ओ कार्ड |
पीसीआई-9074-64पीसी/-38पीसी |
|
स्थैतिक सफ़ाई |
स्टेटिक-ST401A श्रृंखला |
|
कंप्यूटर |
आरएमसी-8401/6113एलपी4/300एटीएक्स/8651वीएनए/पी4 2.8जी 2सीपीयू(एस)/1जी डीडीआर/80जी) |
|
मशीन इंटरफ़ेस |
AOC LCD17", लॉजिटेक माउस |
|
2.सॉफ़्टवेयर |
|
|
नियंत्रण प्रणाली |
विंडोज़ एक्सपी प्रोफेशनल (सर्विस3,v.3244) |
|
ऑपरेशन जीयूआई |
चीनी विंडोज एक्सपी |
|
कार्यक्रम संपादित करें |
इन - लाइन |
|
दृष्टि प्रणाली |
सीसीडी एओटीयू ऑफसेट |
|
नियंत्रण प्रणाली |
एफ 1.0.2 संस्करण |
2. प्रदर्शन पैरामीटर्स
|
कुल मिलाकर |
|
|
आयाम(डब्ल्यू*डी*एच) |
1220मिमी*1450मिमी*1420मिमी |
|
वज़न |
550 किग्रा |
|
ऊंचाई ऑफसेट |
60~110मिमी |
|
आपरेटर |
|
|
मोटर प्रकार |
जियाबाओ श्रृंखला |
|
पोजिशनिंग दोहराव योग्यता |
0.001 मिमी |
|
अक्ष कार्य क्षेत्र (अधिकतम) |
680मिमी*360मिमी*50मिमी |
|
कार्य स्थल |
|
|
पीसीबी निर्धारण |
मानक, विशेषज्ञता |
|
पीसीबी लोडिंग/अनलोडिंग |
नियमावली |
|
पीसीबी आकार (अधिकतम) |
322मिमी*322मिमी |
|
पीसीबी मोटाई (अधिकतम) |
5 मिमी |
|
फिक्स्चरिंग |
|
|
कठोरता निर्धारण |
मानक |
|
फिक्सिंग निर्धारण |
मशीनरी |
|
धुरी का मोटर |
|
|
शक्ति |
400W |
|
धुरा |
50000rpm/मिनट |
|
रक्षा करना |
स्वयं/पवन शीतलन |
|
कटर बदलें |
विशेषज्ञता |
|
रूटिंग क्षमता |
|
|
काटने की गति (अधिकतम) |
100मिमी/सेकंड |
|
ड्राइविंग गति(अधिकतम) |
3000मिमी/सेकंड |
|
काटने की परिशुद्धता |
0.01 एम एम |
|
वैक्यूम प्रणाली |
|
|
निर्वात शक्ति |
2.2 किलोवाट एसी 380V |
|
खालीपन |
साहुल |
|
उपयोगिताओं |
|
|
शक्ति |
2.2KW AC380V |
|
हवा की आपूर्ति |
2~5KG/cm2 |
|
प्रोग्रामिंग |
|
|
कार्यक्रम संपादित करें |
इन - लाइन |
|
कार्य संपादित करें |
रेखा, चाप, वृत्ताकार, यू-वक्र |
|
प्रोग्राम भंडारण |
एचडीडी |
|
दृष्टि प्रणाली |
सोन रंग सीसीडी |
|
मिलिंग कटर ऑफसेट |
ऑटो |
|
वैक्यूम सेटअप |
ऑटो |
|
ऑपरेशन मॉनिटर्स |
|
|
द्वितीयसूचक |
Iसूचक मशीन स्थिति |
|
औज़ार जांच |
स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
|
मोटर की रक्षा |
ओवरहीटिंग, ओवरलोड, लो वोल्टेज सुरक्षा फ़ंक्शन है |
|
मोटर ओवर लोडिंग की जांच |
ओवरलोड है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य है |
|
उपकरण प्रयोग करने योग्य समय |
स्वचालित पहचान उपकरण जीवन, |
|
डेटा आँकड़ा |
अलग-अलग बोर्ड मॉडल, अलग-अलग गिनती, विविध गिनती के तरीके |
|
त्रुटि रिकार्ड |
सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी को रिकॉर्ड करता है |
|
तृतीय.शुद्धता |
|
|
अक्ष परिशुद्धता |
0.001 मिमी |
|
काटने की सटीकता |
0.1 मिमी |
|
चतुर्थ.सुरक्षा |
|
|
कार्य क्षेत्र की सुरक्षा |
चार सीलबंद सुरक्षा के साथ |
|
दरवाज़ा सेंसर |
फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
|
अत्यावश्यक स्टॉप बटन |
|
3. कार्य विवरण
1) X10 ज़ूम-इन छवि प्रोग्रामिंग को आसान बनाती है और बिंदु सेटिंग की सटीकता बढ़ाती है
2) दो स्लाइडिंग टेबल बेहतर उत्पादकता के लिए टैक समय को कम करने के लिए एक साथ अंदर-बाहर की आवाजाही प्रदान करती हैं।
3) ऑटो मार्क ऑफसेट सिस्टम। सीसीडी छवि काटने से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है
4) राउटिंग बिट स्वचालित रूप से उठता है और अगले प्रोग्राम किए गए बिंदु पर शिफ्ट हो जाता है और फिर राउटिंग बिट के जीवन काल को बढ़ाने के लिए कटिंग करता है।
5) सुरक्षा द्वार उद्योग डिजाइन
6) सीसीडी छवि काटने से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है
