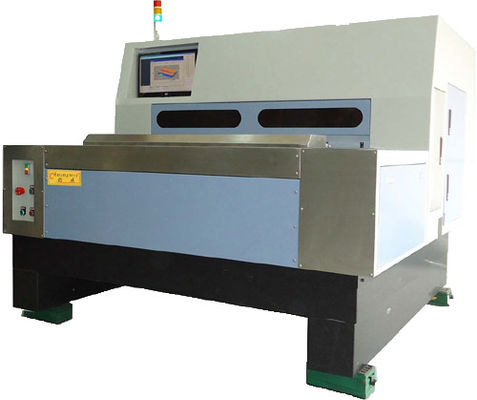

पीसीबी पैनलों पर पूरी तरह से स्वचालित वी स्कोरिंग मशीन वी-कट पीसीबी सेपरेटर
ग्राहक टिप्पणी करते हैं
उन्होंने कहा कि इस तरह की घटनाओं को रोकने के लिए सरकार की ओर से कोई ठोस कदम नहीं उठाया गया है।
कॉन्फ़िगरेशन पैरामीटर:
|
मद |
पैरामीटर |
टिप्पणी |
|
आकार |
1900 × 2280 × 1585 मिमी |
एल * डब्ल्यू * एच |
|
काम करने की ऊँचाई |
920 mm 50 मिमी |
|
|
वजन |
3000 किलो |
|
|
बिजली की आपूर्ति |
एसी 220 वी, 50/60 एचजेड |
|
|
क्षमता |
3.0KW है |
|
|
हवा का दबाव |
5 किग्रा / सेमी 2 |
|
|
काम करने का स्थान |
अधिकतम: 1550 मिमी * 630 मिमी |
|
|
मोटाई |
0.3 ~ 3.2 मिमी |
|
|
ब्लेड की युक्ति |
बाहरी व्यास: ia120 मिमी भीतरी व्यास: mm25.4 मिमी |
|
|
पोजिशनिंग डॉवेल |
दीया: 2MM (7PCS) |
|
|
पहले वी स्कोर लाइन और पिन होल के बीच न्यूनतम दूरी |
4.5 mm |
|
|
ब्लेड की मोटाई |
2 मिमी |
|
|
V- नाली अवशिष्ट मोटाई की सटीकता |
Il 2mil |
|
|
V- नाली पिच सटीकता |
Il 2mil |
|
|
V- नाली समानांतर परिशुद्धता |
Il 2mil |
|
|
ब्लेड काटने की गति |
6,000RPM |
|
|
काटने की गति |
0 ~ 50 मीटर / मिनट |
|
|
विस्थापन की गति |
अधिकतम 70 मीटर / मिनट |
|
|
धूल संग्रहित करने वाला |
2in प्लंबिंग 3.5KW |
मशीन गौण:
|
सहायक |
ब्रांड |
उत्पत्ति का स्थान |
टिप्पणी |
|
गाइड रेल |
पीएमआई |
ताइवान |
|
|
गाइड पेंच |
टी.बी.आई. |
ताइवान |
|
|
सर्वो मोटर |
फ़ूजी इलेक्ट्रिक |
जापान |
|
|
धुरी का मोटर |
फ़ूजी इलेक्ट्रिक |
जापान |
|
|
पीसी |
हिमाचल प्रदेश |
चीन |
एचपी 19 ”बिजनेस कंप्यूटर |
|
तन |
संगमरमर |
चीन का जिनान |
फ़ीचर:
1. पीसीबी / MCPCB स्वचालित V-CUT मशीन विशेषताओं के अनुसार कई विषयों को शामिल करते हुए, PCB / MCPCB स्वचालित V-CUT मशीन डिजिटल प्रोटोटाइप प्रणाली का निर्माण करती है जो उत्पाद की विशेषताओं और जाँच और परीक्षण के लिए डिज़ाइन चरण में बहु-विषयक संयुक्त डिजाइन और सिमुलेशन का उपयोग करती है। , डिजाइन लक्ष्यों को पूरा करने के लिए उत्पाद का प्रदर्शन, इष्टतम युग्मन प्राप्त करने के लिए विभिन्न विषयों के बीच संघर्ष और हस्तक्षेप को हल करें, जो उत्पाद की गुणवत्ता और प्रणाली के प्रदर्शन में बहुत सुधार करेगा।
2. "टार्ज़न क्विंग" या "जिनान किंग" ग्रेनाइट का उपयोग करते हुए मशीन के आधार के सभी, और अनुभव, मजबूत कठोरता, अच्छी स्थिरता के उन्मूलन के लिए मजबूर करते हैं।
3. XYZ अक्ष स्थिति ड्राइव आयातित उच्च प्रदर्शन एसी इमदादी मोटर ड्राइव, एक उच्च गति उच्च परिशुद्धता स्थिति प्राप्त करने और प्रभावी ढंग से उत्पादकता बढ़ाने के लिए।
4. परिशुद्धता संचरण और मार्गदर्शक प्रणाली: आयातित सटीक रैखिक गाइड और सटीक गेंद पेंच, उच्च परिशुद्धता गियर, स्थान।
5. जटिल पीसीबी / MCPCB कूद चाकू प्रसंस्करण के लिए डैगर कार्यों के साथ
6. V- नाली बोर्ड के विभिन्न आकारों के लिए उच्च परिशुद्धता मशीनिंग के लिए उपलब्ध 0.4 ~ बोर्डों की 3.2mm अलग मोटाई
7. न्यूनतम रिजर्व के ऊपर 4.5 मिमी नाखून पिन के केंद्र में पहला चाकू
8. चाकू का न्यूनतम व्यास 114MM, उच्चतम उपकरण जीवन
9. डाटा प्रोसेसिंग और आइटम नंबर प्रबंधन के रूप में विन्डोज़ चीनी ऑपरेशन इंटरफेस का उपयोग करना।
10. एकल और डबल पक्षीय, बहुपरत के लिए उपयुक्त, एल्यूमीनियम प्लेट बोर्ड उपयोग की सामने की सतह का गठन।
11. वी-कट प्रसंस्करण के दौरान, स्वत: गेज नियंत्रण, अवशिष्ट मोटाई का पता लगाने के कार्य के साथ।
12. जापान में हाई-स्पीड स्पिंडल मोटर का आयात, V ग्रूव कट नो एज, लंबे टूल लाइफ
13. बुद्धिमान नियंत्रण प्रणाली का उपयोग करें, निर्बाध, स्थिर संचालन, गलती से मरम्मत में आसान।
14. चाकू, चाकू गहरी चित्रमय संख्यात्मक नियंत्रण, उच्च परिशुद्धता, सीखने में आसान, पूरी स्थापित करने में आसान।
15. एक ही समय में एबी, कृत्रिम स्टीयरिंग, प्राथमिक प्रसंस्करण की जानकारी दर्ज करें।
16. उपलब्ध (वैकल्पिक) अत्यधिक कुशल धूल संग्रह प्रणाली, जिसे स्वच्छ कार्यशाला पर्यावरण रखा जा सकता है
CE प्रमाणीकरण
