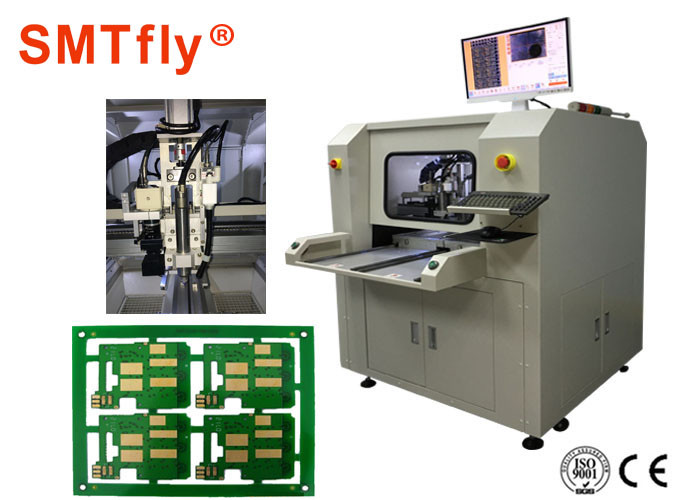

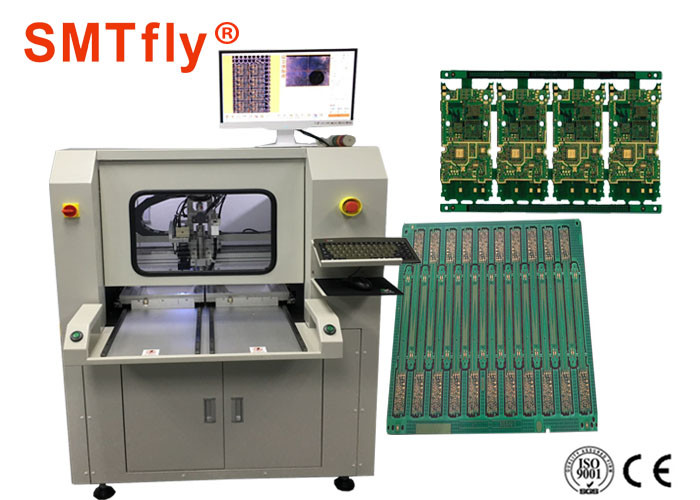

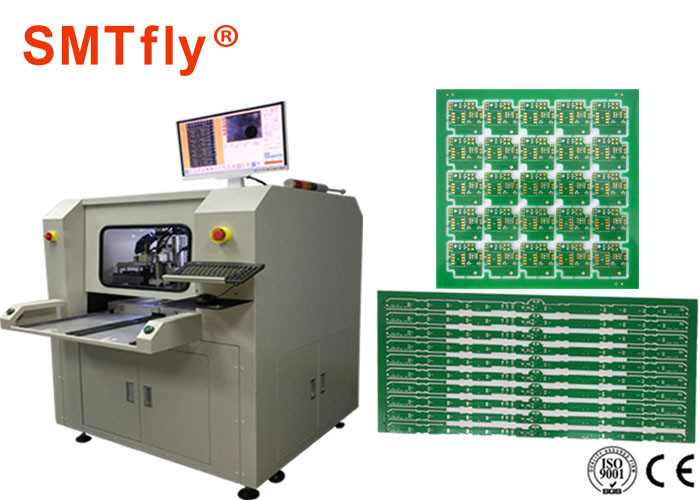

3.5 मिमी टैब पीसीबी Depaneling / विभाजक राउटर, पीसीबी रूटिंग मशीन विशेषताएँ:
1. केवल राउटर कटिंग द्वारा स्मूद कटिंग फिनिश।
2. उच्च आवृत्ति वाली स्पिंडल मोटर का उपयोग करने के कारण काटने के दौरान पीसीबी पर थोड़ा विरूपण होता है।यह दबाने का 1/10, हाथ से तोड़ने का 1/100 है।
3. वन-टच प्रोग्राम चेंजओवर।
4. राउटर मशीन के साथ लाइनर और आर्क को काटने में सक्षम, पीसीबी डिजाइन पर प्रतिबंध को कम करें।
5. QR कोड या JIG BIT ऑटो सेलेक्ट कटिंग प्रोग्राम पढ़ें, या कटिंग प्रोग्राम और JIG के बीच के अनुसार जांचें।
6. शक्तिशाली धूल संग्रह पीसीबी पर धूल के आसंजन को कम करता है।
7. विकसित उच्च-प्रदर्शन राउटर बिट जिसने बिट जीवन और राहत कूड़ेदान का विस्तार किया।
8. पीसीबी लागत में कटौती करें क्योंकि पीसीबी पर वी-नाली बनाने की आवश्यकता नहीं है
विशिष्टता:
| आयाम (डब्ल्यू * डी * एच): | 1220mm*1450mm*1420mm |
| वज़न: | 550KG |
| ऊंचाई ऑफसेट: | 60 ~ 110 मिमी |
| मोटर प्रकार: | जियाबाओ श्रृंखला |
| पोजिशनिंग दोहराव: | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम): | 680 मिमी * 360 मिमी * 50 मिमी |
| पीसीबी निर्धारण: | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग: | नियमावली |
| पीसीबी आकार (अधिकतम): | 322 मिमी * 322 मिमी |
| पीसीबी मोटी (अधिकतम): | 3 मिमी |
| कठोरता जुड़नार: | मानक |
| फिक्सिंग निर्धारण: | मशीनरी |
| शक्ति: | 400W |
| धुरी: | 60000 आरपीएम/मिनट |
| रक्षा करना: | सेल्फ/विंड कूलिंग |
| कटर बदलें: | विशेषज्ञता |
वैक्यूम क्लीनर:
विशिष्टता:
| नमूना | CW-F01-SV |
| आयाम | 650*400*1300mm |
| सामग्री | एस/एस 41 कार्बन स्टील |
| नियंत्रण तरीका | में निर्मित |
| फ़िल्टर | 100% पॉलिएस्टर सुई गैर बुना बैग |
| फॉलिंग मोड | मैनुअल जॉयस्टिक + गुरुत्वाकर्षण का धूल केंद्र अपने आप गिर रहा है |
| मोटर | 2HP, 1.5KW, 380V |
| स्थिर दबाव | 2000mmAQ |
| वैक्यूम सक्शन व्यास | 50 मिमी |
| फिल्टर बैग व्यवस्था | 8 पीसीएस, 120 (डी) मिमी * 500 (एल) मिमी |
| सतह का उपचार | एकतरफा कैलेंडर |
| सफाई का रास्ता | दराज प्रकार धूल बॉक्स |
| पोजिशनिंग व्हील | 4 पीसी, 65*￠12mm |
| हाथ पहिया | 2 पीसी |
| वज़न | 150kgs |
| टिप्पणी | सीलबंद नरम रबर का उपयोग दरवाजा और स्पष्ट दरवाजा |
संचालन:
चरण 1: शुरू करने से पहले, निर्धारित करें कि क्या मोटर की
चलने की दिशा सामान्य है या नहीं, और कब है
सही, चूषण से मजबूत खींचने वाली शक्ति का परीक्षण करें
बंदरगाह, हवा के आउटलेट में मजबूत चूषण है;अन्यथा
कमजोर बल पर्याप्त नहीं है।
चरण 2: इसे 24 घंटे तक लगातार इस्तेमाल किया जा सकता है, गैर-स्वचालित धूल हटाने के कारण, प्रदूषण स्रोत का पाउडर और चूषण कमजोर होने पर इसे बंद कर देना चाहिए।
चरण 3: मैनुअल डस्ट रिमूवल रॉड निरीक्षण द्वार के बाईं या दाईं ओर है।जब मशीन रुकती है, तो डस्ट रॉड को आगे-पीछे किया जाता है, ताकि फिल्टर बैग से जुड़ी धूल धूल इकट्ठा करने वाले बॉक्स में गिर जाए।
चरण 4: नियमित रूप से धूल संग्रह कक्ष धूल को धूल की मात्रा के अनुसार साफ करें जब यह 70% भरा हो, अन्यथा, यह अतिप्रवाह
चरण 5: जब धूल साफ हो जाए, तो पहले बंद कर दें, और फिर उपकरण पूरी तरह से बंद होने के बाद पाउडर को साफ करें।धूल की सफाई के बाद, धूल संग्रह बॉक्स को धूल कलेक्टर की निश्चित स्थिति में रखें, और भागों को सील कर दिया जाता है और उपयोग करना जारी रहता है।
चरण 6: निरीक्षण द्वार एक फिल्टर कपड़ा पाइप है, कपड़े के पाइप के माध्यम से धूल को फ़िल्टर किया जाता है, और निकास गैस स्वच्छ हवा है।
