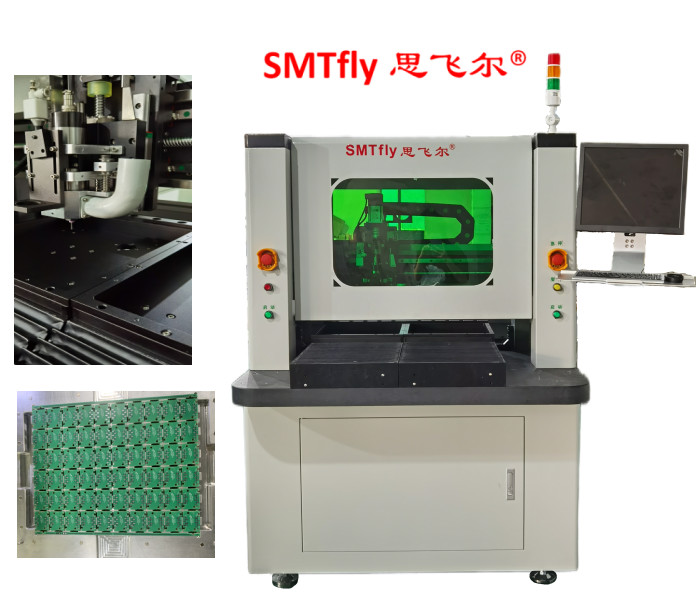

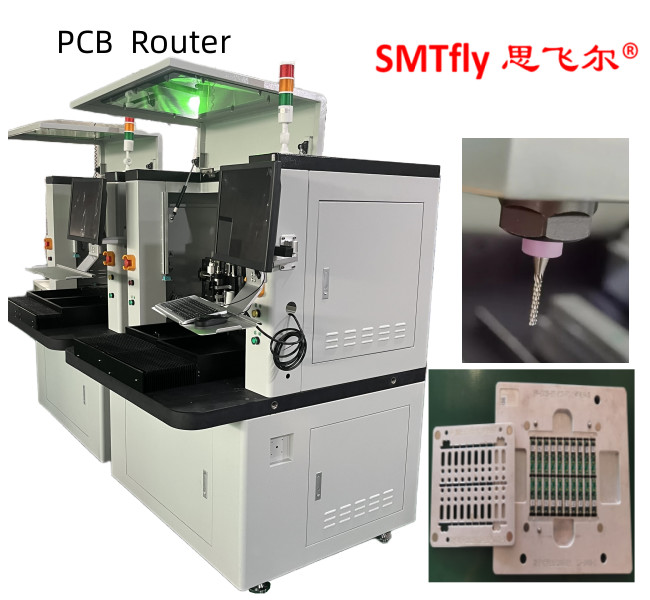

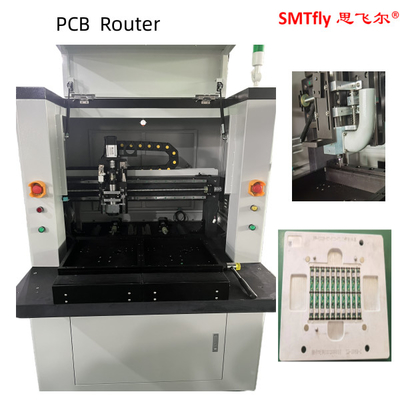

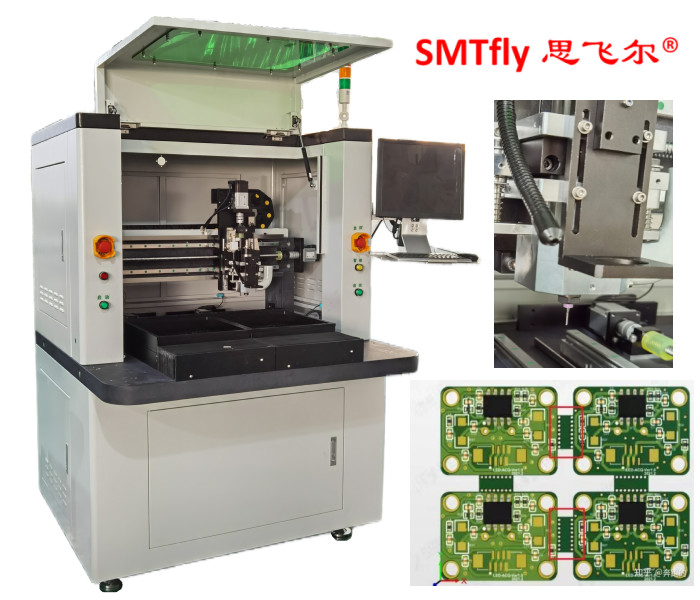

पीसीबी डिपैनलिंग मशीन पीसीबी रूटिंग उपकरण 0.6-3.5 मिमी मोटी टीएबी पीसीबी बोर्ड के लिए विशेषताएं:
1. केवल राउटर काटने से चिकनी काटने खत्म.
2. पीसीबी पर बहुत कम विकृति है काटने के दौरान क्योंकि उच्च आवृत्ति धुरी मोटर का उपयोग कर रहा है. यह 1 / 10 प्रेसिंग का है, 1 / 100 हाथ से तोड़ने का है.
3एक स्पर्श कार्यक्रम परिवर्तन.
4राउटर मशीन के साथ लाइनर और आर्क काटने में सक्षम, पीसीबी डिजाइन पर प्रतिबंध को कम करें।
5. क्यूआर कोड या JIG BIT ऑटो चयन काटने कार्यक्रम पढ़ें, या काटने कार्यक्रम और JIG के बीच अनुरूपता की जाँच करें.
6शक्तिशाली धूल संग्रह पीसीबी पर धूल चिपकने को कम करता है।
7. उच्च प्रदर्शन राउटर बिट विकसित किया है कि बिट जीवन और राहत कचरा का विस्तार किया.
8पीसीबी की लागत कम करें क्योंकि पीसीबी पर वी-ग्रूव बनाने की आवश्यकता नहीं है
विनिर्देशः
| आयाम ((W*D*H): | 1220 मिमी*1450 मिमी*1420 मिमी |
| वजनः | 550 किलो |
| ऊँचाई के विस्थापनः | 60~110 मिमी |
| मोटर प्रकारः | जियाबाओ श्रृंखला |
| पोजिशनिंग दोहरावः | 0.001 मिमी |
| धुरी कार्य क्षेत्र (max): | 680 मिमी*360 मिमी*50 मिमी |
| पीसीबी निर्धारण: | मानक, विशेषज्ञता |
| पीसीबी लोड/अनलोडिंगः | मैनुअल |
| पीसीबी का आकार (अधिकतम): | 322mm*322mm |
| पीसीबी मोटाई (अधिकतम): | 5 मिमी |
| कठोरता स्थिरताः | मानक |
| फिक्स्चर फिक्सेशनः | यंत्र |
| शक्तिः | 400W |
| स्पिंडल: | 50000 आरपीएम/मिनट |
| सुरक्षाः | स्व/पवन शीतलन |
| परिवर्तन कटरः | विशेषज्ञता |
वैक्यूम क्लीनर:
| मॉडल | SMTfly-F01-SV |
| आयाम | 650*400*1300 मिमी |
| सामग्री | S/S 41 कार्बन स्टील |
| नियंत्रण मार्ग | अंतर्निहित |
| फ़िल्टर | 100% पॉलिएस्टर सुई गैर बुना बैग |
| गिरता हुआ मोड | मैनुअल जॉयस्टिक + धूल का गुरुत्वाकर्षण केंद्र स्वचालित रूप से गिरता है |
| मोटर | 2HP, 1.5KW, 380V |
| स्थिर दबाव | 2000mmAQ |
| वैक्यूम सक्शन व्यास | 50 मिमी |
| फिल्टर बैग की व्यवस्था | 8 पीसीएस, 120 ((D) मिमी*500 ((L) मिमी |
| सतह उपचार | एकतरफा कैलेंडरिंग |
| सफाई का तरीका | दराज प्रकार का धूल बॉक्स |
| पोजिशनिंग व्हील | 4 पीसी, ¢ 65 * ¢ 12 मिमी |
| हाथ का पहिया | 2 पीसी |
| वजन | 150 किलो |
| टिप्पणी | सील नरम रबर प्रवेश द्वार और पारदर्शी दरवाजा |
ऑपरेशन:
चरण 1: प्रारंभ करने से पहले, यह निर्धारित करें कि मोटर का चलने की दिशा सामान्य है या नहीं, और जब यह हैसही, सक्शन से मजबूत खींचने बल का परीक्षण बंदरगाह, हवा के आउटलेट में मजबूत सक्शन है; अन्यथा कमजोर बल पर्याप्त नहीं है।
चरण 2:इसका उपयोग 24 घंटे तक निरंतर किया जा सकता है, क्योंकि गैर-स्वचालित धूल हटाने के कारण, यह तब बंद होना चाहिए जब प्रदूषण स्रोत का पाउडर और सक्शन कमजोर हो।
चरण 3:मानुअल धूल हटाने वाली छड़ी निरीक्षण दरवाजे के बाईं या दाईं ओर है। जब मशीन रुकती है, तो धूल हटाने वाली छड़ी आगे और पीछे की ओर स्थानांतरित की जाती है।ताकि फ़िल्टर बैग से जुड़ी धूल धूल इकट्ठा करने वाले बॉक्स में गिर जाए.
चरण 4: नियमित रूप से धूल संग्रह कक्ष धूल धूल मात्रा के अनुसार साफ जब यह 70% भरा है, अन्यथा, यह ओवरफ्लो
चरण 5: धूल साफ होने के बाद, पहले बंद करें, और फिर उपकरण पूरी तरह से बंद होने के बाद पाउडर को साफ करें। धूल साफ करने के बाद,धूल संग्रहण बॉक्स को धूल संग्रहण के निश्चित स्थान पर रखें, और भागों सील कर रहे हैं और उपयोग जारी है।
चरण 6: निरीक्षण द्वार एक फिल्टर कपड़े पाइप है, कपड़े पाइप के माध्यम से धूल को फ़िल्टर किया जाता है, और निकास गैस स्वच्छ हवा है।
