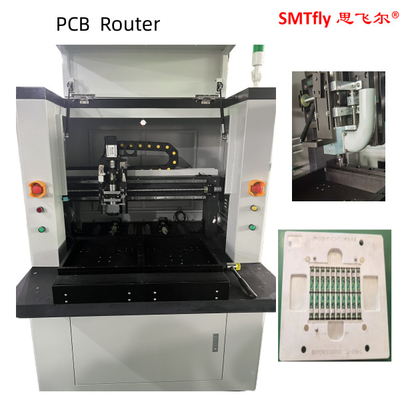

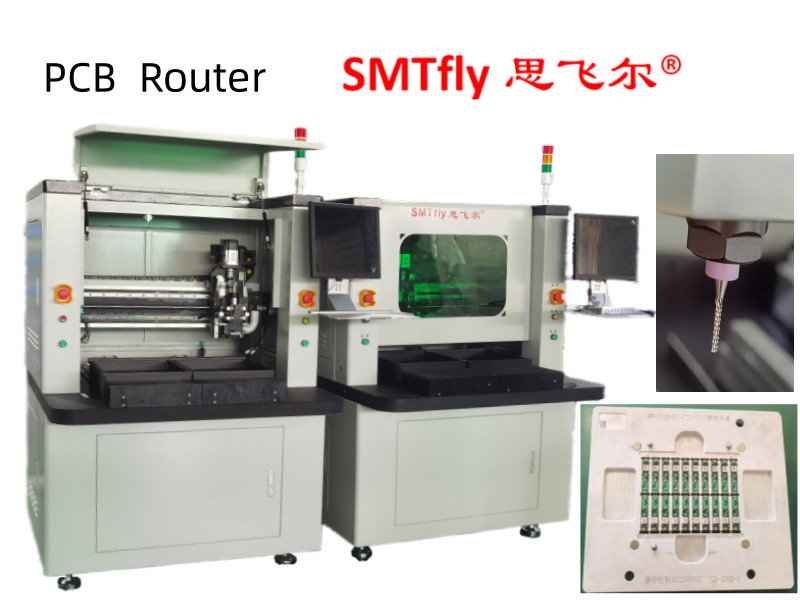

ऊपरी निचले वैक्यूम क्लीनर के साथ 3 मिमी डबल टेबल पीसीबी राउटर मशीन
विनिर्देशः
| आयाम ((W*D*H): | 1220 मिमी*1450 मिमी*1420 मिमी |
| वजनः | 550 किलो |
| ऊँचाई के विस्थापनः | 60~110 मिमी |
| मोटर प्रकारः | जियाबाओ श्रृंखला |
| पोजिशनिंग दोहरावः | 0.001 मिमी |
| धुरी कार्य क्षेत्र (max): | 680 मिमी*360 मिमी*50 मिमी |
| पीसीबी निर्धारण: | मानक, विशेषज्ञता |
| पीसीबी लोड/अनलोडिंगः | मैनुअल |
| पीसीबी का आकार (अधिकतम): | 322mm*322mm |
| पीसीबी मोटाई (अधिकतम): | 5 मिमी |
| कठोरता स्थिरताः | मानक |
| फिक्स्चर फिक्सेशनः | यंत्र |
| शक्तिः | 400W |
| स्पिंडल: | 50000 आरपीएम/मिनट |
| सुरक्षाः | स्व/पवन शीतलन |
| परिवर्तन कटरः | विशेषज्ञता |
विशेषताएं:
सीडब्ल्यू-एफ02 एक मशीन है जो पीसीबी के बहु-पैनल को काटने के लिए एक उच्च गति आंदोलन का उपयोग करके पूर्व-संपादित पथ के अनुसार है। मैनुअल काटने, सी-कट या पुश कट के काटने की खामियों से छुटकारा पाना,यह उत्पाद की गुणवत्ता में सुधार करता है और स्क्रैप दरों को कम करता है.
यह मशीन मानव-मशीन इंटरफ़ेस विंडोज एक्सपी को अपनाती है, जो सरल और सुविधाजनक है, स्वचालित काटने पथ सुधार, संपादन और उच्च-पिक्सेल सीसीडी कार्यक्रम के संशोधन को प्राप्त करने में सक्षम है,ब्लॉक प्रोग्राम और एकल-चरण कार्यक्रम.
दो इंटरैक्टिव प्लेट लोडिंग और अनलोडिंग सामग्री के साथ पीसीबी प्रभावी रूप से मशीन निष्क्रिय समय को कम करेगा, इस प्रकार एक आदर्श उत्पादकता प्राप्त होगी।सहायक प्रदर्शन कार्यक्रम और संपादन कार्य, मशीन अधिक सटीक काम कर सकती है और तेज ग्राफिक्स प्राप्त कर सकती है। स्वचालित मार्क पोजिशनिंग सुधार प्रणाली से लैस, गति पथ वास्तविक समय में प्रदर्शित किया जाता है और एनालॉग तरीके से ट्रैक किया जाता है;सभी में एक स्पष्ट दृष्टि का एहसास.
स्वचालित स्थिति सुधार समारोह के कारण, पीसीबी अधिक सटीक कटौती कर सकते हैं। अधिकतम 3 मिमी के भीतर मशीन स्वचालित रूप से विचलित स्थिति को सही कर सकती है,इसलिए ऑपरेटरों के लिए प्लेट रखने के लिए मानक को कम करता है, इस प्रकार कार्य दक्षता में बहुत सुधार होगा।
दो प्लेटों की प्रतिलिपि समारोह, ब्लॉक, सरणी, बहु कोण प्लेट,एकल ट्रेसिंग संशोधन समारोह और ब्लॉक संपादन समारोह वास्तव में प्रोग्रामिंग प्रक्रिया को सरल और दक्षता बढ़ाने.
वैक्यूम क्लीनर:
विनिर्देशः
| मॉडल | CW-F01-SV |
| आयाम | 650*400*1300 मिमी |
| सामग्री | S/S 41 कार्बन स्टील |
| नियंत्रण मार्ग | अंतर्निहित |
| फ़िल्टर | 100% पॉलिएस्टर सुई गैर बुना बैग |
| गिरता हुआ मोड | मैनुअल जॉयस्टिक + धूल का गुरुत्वाकर्षण केंद्र स्वचालित रूप से गिरता है |
| मोटर | 2HP, 1.5KW, 380V |
| स्थिर दबाव | 2000mmAQ |
| वैक्यूम सक्शन व्यास | 50 मिमी |
| फिल्टर बैग की व्यवस्था | 8 पीसीएस, 120 ((D) मिमी*500 ((L) मिमी |
| सतह उपचार | एकतरफा कैलेंडरिंग |
| सफाई का तरीका | दराज प्रकार का धूल बॉक्स |
| पोजिशनिंग व्हील | 4 पीसी, ¢ 65 * ¢ 12 मिमी |
| हाथ का पहिया | 2 पीसी |
| वजन | 150 किलो |
| टिप्पणी | सील नरम रबर प्रवेश द्वार और पारदर्शी दरवाजा |
