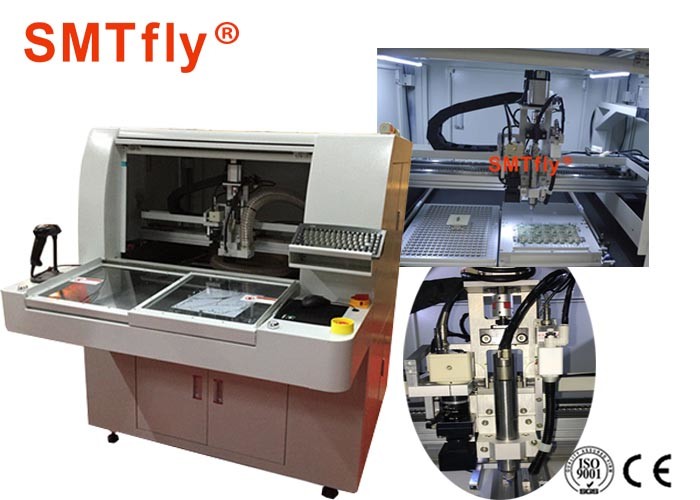

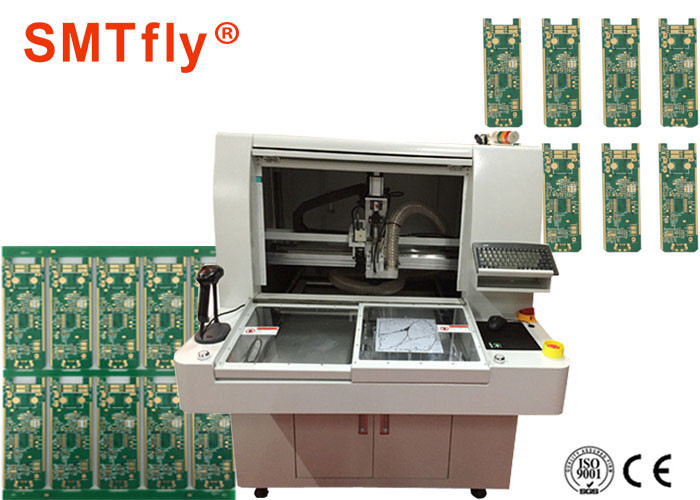

वैकल्पिक ऊपरी / निचले वैक्यूम क्लीनर के साथ दोहरी टेबल पीसीबी राउटर उपकरण
विशिष्टता:
| आयाम (डब्ल्यू * डी * एच): | 1220mm*1450mm*1420mm |
| वज़न: | 550KG |
| ऊंचाई ऑफसेट: | 60 ~ 110 मिमी |
| मोटर प्रकार: | जियाबाओ श्रृंखला |
| पोजिशनिंग दोहराव: | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम): | 680 मिमी * 360 मिमी * 50 मिमी |
| पीसीबी निर्धारण: | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग: | नियमावली |
| पीसीबी आकार (अधिकतम): | 322 मिमी * 322 मिमी |
| पीसीबी मोटी (अधिकतम): | 5 मिमी |
| कठोरता जुड़नार: | मानक |
| फिक्सिंग निर्धारण: | मशीनरी |
| शक्ति: | 400W |
| धुरी: | 50000 आरपीएम/मिनट |
| रक्षा करना: | सेल्फ/विंड कूलिंग |
| कटर बदलें: | विशेषज्ञता |
विशेषताएँ:
CW-F02 मिलिंग कटर की उच्च गति गति का उपयोग करके पूर्व-संपादित पथ के अनुसार मल्टी-पैनल पीसीबी काटने वाली मशीन है।मैनुअल कटिंग, सी-कट, या पुश कट की कटिंग खामियों से छुटकारा पाने से उत्पाद की गुणवत्ता में सुधार होता है और स्क्रैप दरों में कमी आती है।
मशीन एक मानव-मशीन इंटरफ़ेस को गोद लेती है, जो कि विंडोज एक्सपी है, जो सरल और सुविधाजनक है, उच्च-पिक्सेल सीसीडी प्रोग्राम, ब्लॉक प्रोग्राम और सिंगल-स्टेप प्रोग्राम के स्वचालित कटिंग पथ सुधार, संपादन और संशोधन को प्राप्त करने में सक्षम है।
पीसीबी दो इंटरेक्टिव प्लेट लोडिंग और अनलोडिंग सामग्री के साथ मशीन के निष्क्रिय समय को प्रभावी ढंग से कम करेगा, इस प्रकार आदर्श उत्पादकता प्राप्त करेगा।एक उच्च-पिक्सेल सीसीडी एम्पलीफिकेशन लेंस, सहायक प्रदर्शन कार्यक्रम और संपादन फ़ंक्शन के साथ, मशीन अधिक सटीक रूप से काम कर सकती है और तेज ग्राफिक्स प्राप्त कर सकती है।एक स्वचालित मार्क पोजिशनिंग सुधार प्रणाली से लैस, गति पथ वास्तविक समय में प्रदर्शित होता है और एक एनालॉग तरीके से पता लगाया जाता है;कुल मिलाकर, एक स्पष्ट दृष्टि का एहसास करें।
स्वचालित स्थिति सुधार फ़ंक्शन के कारण, पीसीबी अधिक सटीक रूप से कट सकता है।अधिकतम 3 मिमी के भीतर, मशीन स्वचालित रूप से विचलित स्थिति को ठीक कर सकती है, इसलिए ऑपरेटरों के लिए प्लेट लगाने के लिए मानक कम हो जाता है, इस तरह कार्य कुशलता में काफी सुधार होता है।
दो प्लेट, ब्लॉक, एरेज़, मल्टी-एंगल प्लेट, सिंगल ट्रेसिंग मॉडिफिकेशन फंक्शन और ब्लॉक एडिटिंग फंक्शन का कॉपी फंक्शन वास्तव में प्रोग्रामिंग की प्रक्रिया को सरल बनाता है और दक्षता बढ़ाता है।
वैक्यूम क्लीनर:
विशिष्टता:
| नमूना | CW-F01-SV |
| आयाम | 650*400*1300mm |
| सामग्री | एस/एस 41 कार्बन स्टील |
| नियंत्रण तरीका | में निर्मित |
| फ़िल्टर | 100% पॉलिएस्टर सुई गैर बुना बैग |
| फॉलिंग मोड | मैनुअल जॉयस्टिक + गुरुत्वाकर्षण का धूल केंद्र अपने आप गिर रहा है |
| मोटर | 2HP, 1.5KW, 380V |
| स्थिर दबाव | 2000mmAQ |
| वैक्यूम सक्शन व्यास | 50 मिमी |
| फिल्टर बैग व्यवस्था | 8 पीसीएस, 120 (डी) मिमी * 500 (एल) मिमी |
| सतह का उपचार | एकतरफा कैलेंडर |
| सफाई का रास्ता | दराज प्रकार धूल बॉक्स |
| पोजिशनिंग व्हील | 4 पीसी, 65*￠12mm |
| हाथ पहिया | 2 पीसी |
| वज़न | 150kgs |
| टिप्पणी | सीलबंद नरम रबर का उपयोग दरवाजा और स्पष्ट दरवाजा |
