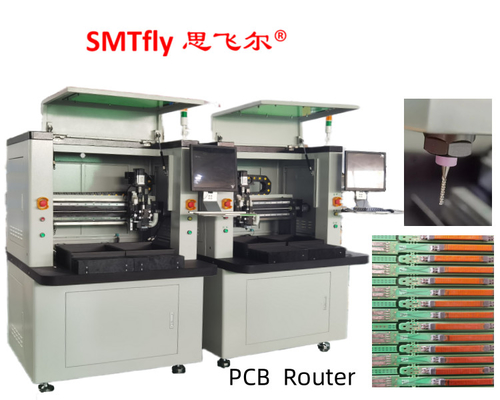

0.1 मिमी काटने सटीकता पीसीबी रूटर मशीन बाएं हाथ के साथ 0.8-2.5 मिमी रूटिंग बिट्स
हमारी सेवा:
1पीसीबी डिपेनीलाइजर मूल निर्माता, मूल्य अनुदान
2. वादा दिवस तकनीकी सहायता सेवाएं
3- शिकायतों के निपटारे को सीमित करें, ग्राहकों के लिए आधे घंटे का समय दें
4डीपैनल विशेषज्ञों, पेशेवर पीसीबी उप-कार्यक्रम की आपूर्ति
5. साइट पर स्थापना और प्रशिक्षण उपलब्ध है
विशेषताएं:
1. केवल राउटर काटने से चिकनी काटने खत्म.
2. पीसीबी पर बहुत कम विकृति है काटने के दौरान क्योंकि उच्च आवृत्ति धुरी मोटर का उपयोग. यह 1 / 10 प्रेसिंग का है, 1 / 100 हाथ से तोड़ने का
3एक स्पर्श कार्यक्रम परिवर्तन.
4राउटर मशीन के साथ लाइनर और आर्क काटने में सक्षम, पीसीबी डिजाइन पर प्रतिबंध को कम करें।
5. क्यूआर कोड या JIG BIT ऑटो चयन काटने कार्यक्रम पढ़ें, या काटने कार्यक्रम और JIG के बीच अनुरूपता की जाँच करें.
6शक्तिशाली धूल संग्रह पीसीबी पर धूल चिपकने को कम करता है।
7. उच्च प्रदर्शन राउटर बिट विकसित किया है कि बिट जीवन और राहत कचरा का विस्तार.
8पीसीबी की लागत कम करें क्योंकि पीसीबी पर वी-ग्रूव बनाने की आवश्यकता नहीं है
विनिर्देशः
| कुल मिलाकर | |
| आयाम ((W*D*H) | 1220 मिमी*1450 मिमी*1420 मिमी |
| वजन | 650 किलो |
| ऊँचाई के विस्थापन | 60~110 मिमी |
| हेरफेरकर्ता | |
| मोटर का प्रकार | जियाबाओसीरीज |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| धुरी कार्य क्षेत्र ((max) | 680 मिमी*360 मिमी*50 मिमी |
| कार्यस्थल | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोड/अनलोडिंग | मैनुअल |
| पीसीबी का आकार (अधिकतम) | 450 मिमी*350 मिमी |
| पीसीबी मोटाई (अधिकतम) | 5 मिमी |
| फिक्स्चर | |
| कठोरता स्थिरता | मानक |
| फिक्सेशन | यंत्र |
| स्पिंडल मोटर | |
| शक्ति | 400W |
| स्पिंडल | 60000 आरपीएम/मिनट |
| रक्षा करना | स्व/पवन शीतलन |
| बदलना कटर | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति ((अधिकतम) | 100 मिमी/सेकंड |
| ड्राइविंग गति ((अधिकतम) | 3000 मिमी/सेकंड |
| काटने की सटीकता | 0.01 मिमी |
| वैक्यूम प्रणाली | |
| वैक्यूम शक्ति | 2.2KW AC 380V |
| वैक्यूम | पिलम |
| उपभोग्य वस्तुएं | |
| शक्ति | 2.2KW AC380V |
| वायु आपूर्ति | 2~5 किलोग्राम/सेमी2 |
| प्रोग्रामिंग | |
| प्रोग्राम संपादित करें | इनलाइन |
| फ़ंक्शन संपादित करें | रेखा, चाप, परिसंचरण, यू वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | SONE रंग CCD |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर | |
| सूचक | संकेतक मशीन की स्थिति |
| उपकरण जाँच | स्वचालित पता लगाने के उपकरण का जीवनकाल, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, कम वोल्टेज सुरक्षा समारोह है |
| मोटर ओवर लोडिंग चेक | ओवरलोड है, लाइन सामान्य है, कम वोल्टेज सुरक्षा समारोह |
| उपकरण का उपयोग करने का समय | स्वचालित पहचान उपकरण का जीवनकाल, |
| आंकड़ा सांख्यिकी | अलग-अलग बोर्ड मॉडल, अलग-अलग गिनती, विभिन्न गिनती विधियां |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों के सभी अलार्म स्मृति रिकॉर्ड करता है |
| III. सटीकता | |
| अक्ष सटीकता | 0.001 मिमी |
| काटने की सटीकता | 0.1 मिमी |
| सुरक्षा | |
| कार्यक्षेत्र की सुरक्षा | चार सील सुरक्षा के साथ |
| दरवाजा सेंसर | सामने और पीछे के सुरक्षा दरवाजे के सूक्ष्म स्विच सेंसर (वैकल्पिक) |
| आवश्यकता रोक बटन |
