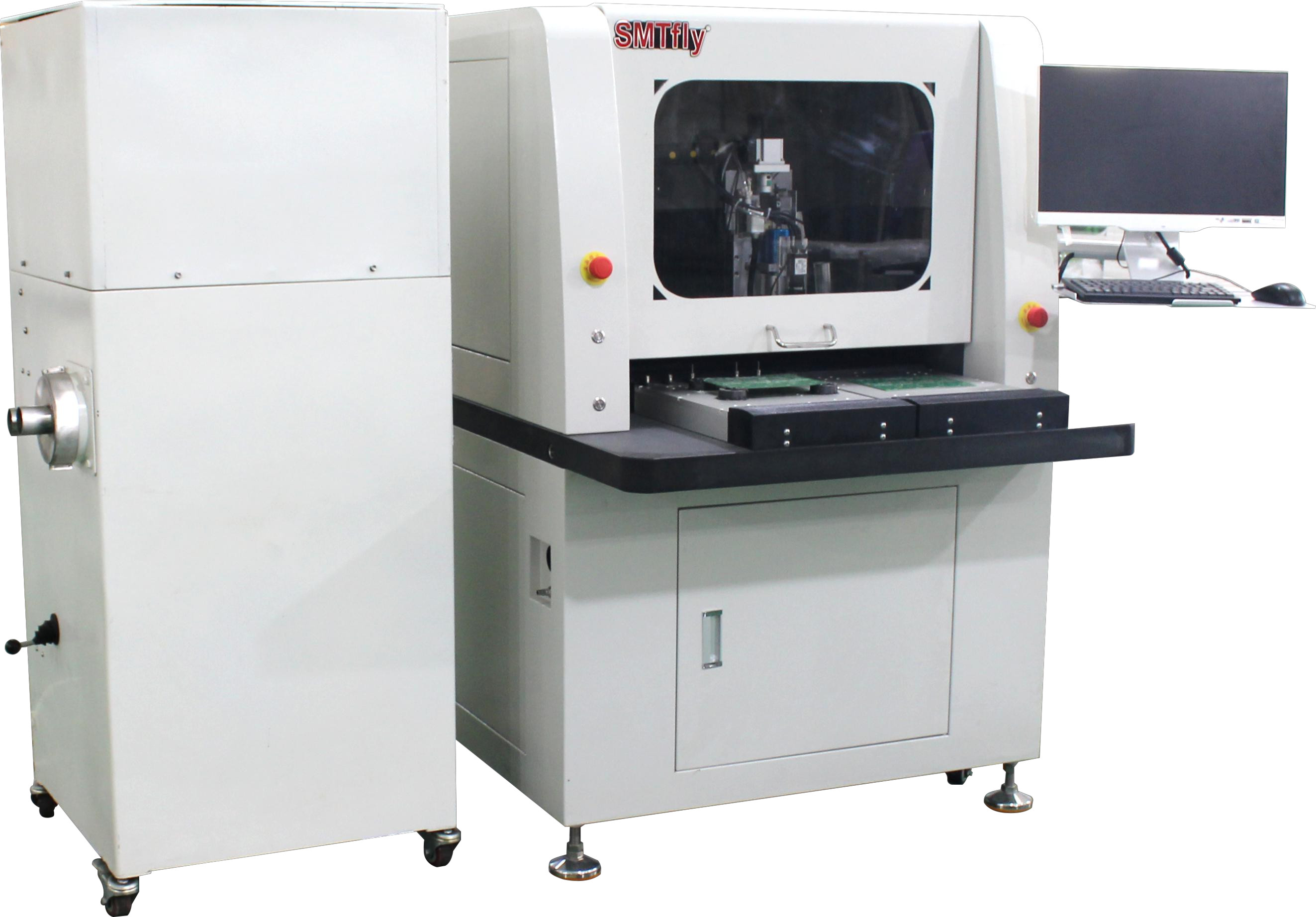

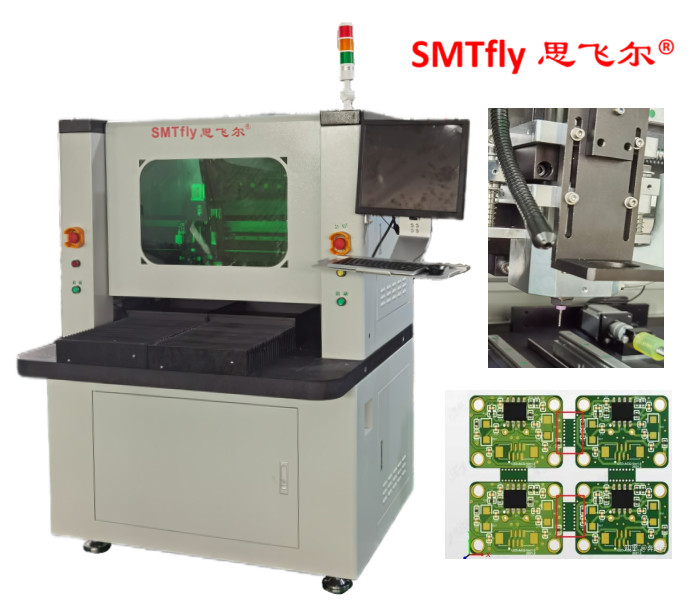

60000 आरपीएम एफआर4 उद्योग पीसीबी डिपैनलिंग राउटर डिवाइस,पीसीबी विभाजक
पीसीबी डिपैनलिंग राउटरविनिर्देशः
| I. हार्डवेयर | |
| सिस्टम मॉडल/प्रकार | विंडोज 7 |
| कुल मिलाकर | |
| पदचिह्न (LxWxH) | 800mm*850mm*1700mm |
| वजन (अनुमानित) | 350 किलो |
| समायोज्य मशीन के पैरों (ऊंचाई के लिए) | 60~110 मिमी |
| हेरफेरकर्ता | |
| मैनिपुलेटर मोटर | पैनासोनिक MINAS A5 श्रृंखला |
| मैनिपुलेटर दोहराव | 0.001 मिमी |
| अक्ष विन्यास | |
| अधिकतम अक्ष यात्रा (X,Y,Z) | 400 मिमी*650 मिमी*50 मिमी |
| कार्यस्थल | |
| बोर्ड की स्थिति | फिक्स्चर पोजिशनिंग, अंगूठी सार्वभौमिक पोजिशनिंग, दृष्टि सुधार |
| लोड/अनलोडिंग | मैनुअल |
| रूटिंग रेंज | 450 मिमी*350 मिमी |
| पैनल की मोटाई | 3 मिमी |
| फिक्स्चर | |
| कठोर स्थिरता | सार्वभौमिक अंगूठी और विरोधी स्थैतिक फिटिंग |
| शीर्ष क्लैंप | छेद की स्थिति का उपयोग करना |
| स्पिंडल मोटर | |
| शक्ति | 100W |
| अधिकतम गति | 60000 आरपीएम/मिनट |
| शीतलन | प्राकृतिक शीतलन और हवा से ठंडा |
| राउटर का बिट आकार | 3 मिमी*3 मिमी |
| उपकरण परिवर्तन | विशेष चाबी का प्रयोग करें |
| रूटिंग क्षमता | |
| अधिकतम रूटिंग गति | 100 मिमी/सेकंड |
| पुनरावृत्ति | 0.02 मिमी |
| वैक्यूम प्रणाली | |
| शक्ति | 0.75KW220V सिंगल फेज मोटर |
| निस्पंदन | ऊर्ध्वाधर और क्षैतिज |
| उपभोग्य वस्तुएं | |
| शक्ति | 1.5KW AC220V |
| वायु आपूर्ति | 4~5 किलोग्राम/सेमी2 |
| II. सॉफ्टवेयर और प्रोग्रामिंग | |
| सिस्टम प्लेटफार्म | विंडोज 7 |
| प्रणाली स्थिरता | बिना किसी अपवाद के 24 घंटे |
| दृष्टि प्रणाली | परिशुद्धता सीसीडी दृष्टि संरेखण सुधार प्रणाली (SONY 250 श्रृंखला) |
| प्रोग्रामिंग | |
| ऑन-लाइन | ऑनलाइन कार्यक्रम |
| संपादन कार्य | सीधी, विकर्ण, गोलाकार चाप, वृत्त |
| स्थापित किए जा सकने वाले कार्यक्रमों की संख्या | ग्राहक की आवश्यकता के अनुसार एक भंडारण स्थान का चयन करें |
| प्रोग्रामिंग के लिए सीसीडी कैमरा कॉन्फ़िगर करें | फांगचेन एफ130 उच्च परिशुद्धता सीसीडी |
| टूलबिट व्यास मुआवजा | विभिन्न कोणों प्रदान करने के लिए उपयोगकर्ता के लिए विभिन्न आकारों का चयन करने के लिए क्षतिपूर्ति करने के लिए |
| फ़िल्टर बदलें अंतराल (दूरी) सेटिंग | स्वचालित सफाई फिल्टर और धूल के लिए धूल संग्रह बॉक्स जब प्रसंस्करण पूरा हो गया है हर बार केंद्रीकृत |
| ऑपरेशन मॉनिटर | |
| तीन रंगों का टॉवर लाइट | 3-रंग प्रकाश मशीन के कामकाजी परिस्थितियों की निगरानी |
| उपकरण टूटने का पता लगाना | उपकरण जीवन और उपयोग समय का स्वचालित पता लगाना |
| मोटर ओवरहीट का पता लगाना | अति ताप, अति भार, निम्न वोल्टेज सुरक्षा कार्य |
| सर्वो ओवरलोड का पता लगाना | अधिभार, लाइन सामान्य है, कम वोल्टेज सुरक्षा समारोह |
| टूल लाइफ ट्रैकिंग | उपकरण जीवन काल का पता लगाना |
| पीसीबी बोर्ड काउंटर | काटने की वस्तु, काटने की गिनती, गिनती का विविध तरीका। |
| वैक्यूम फिल्टर परिवर्तन अलार्म | वैक्यूम फिल्टर के लिए प्रयोग नहीं किया जाता है |
| मशीन त्रुटि इतिहास | सॉफ्टवेयर स्वचालित रूप से सभी अलार्म स्मृति रिकॉर्ड करता है |
| III. सटीकता | |
| धुरी की स्थिति की सटीकता | 0.01 मिमी |
| रूटिंग सटीकता | 0.02 मिमी |
| सुरक्षा | |
| बंद कार्यक्षेत्र | चार सील सुरक्षा का उपयोग करना |
| दरवाजा इंटरलॉक सेंसर | सूक्ष्म स्विच सेंसर |
| आपातकालीन रोक बटन | हाँ |
पीसीबी डिपैनलिंग राउटर तकनीकी विशेषताएंः
1संरचनात्मक सटीकता, आंतरिक तनाव को समाप्त करने के लिए समान रूप से भार
2. सुरक्षित, संचालित करने में आसान
3इलेक्ट्रॉनिक्स, सेल फोन, कंप्यूटर, पीसीबी, एफपीसी (लचीला प्रिंटेड सर्किट बोर्ड) के लिए
हमारे फायदे और सेवाएं:
1पीसीबी डिपेनीलाइजर मूल निर्माता, मूल्य अनुदान
2. वादा दिवस तकनीकी सहायता सेवाएं
3- शिकायतों के निपटारे को सीमित करें, ग्राहकों के लिए आधे घंटे का समय दें
4डीपैनल विशेषज्ञों, पेशेवर पीसीबी उप-कार्यक्रम की आपूर्ति
5. साइट पर स्थापना और प्रशिक्षण उपलब्ध है
