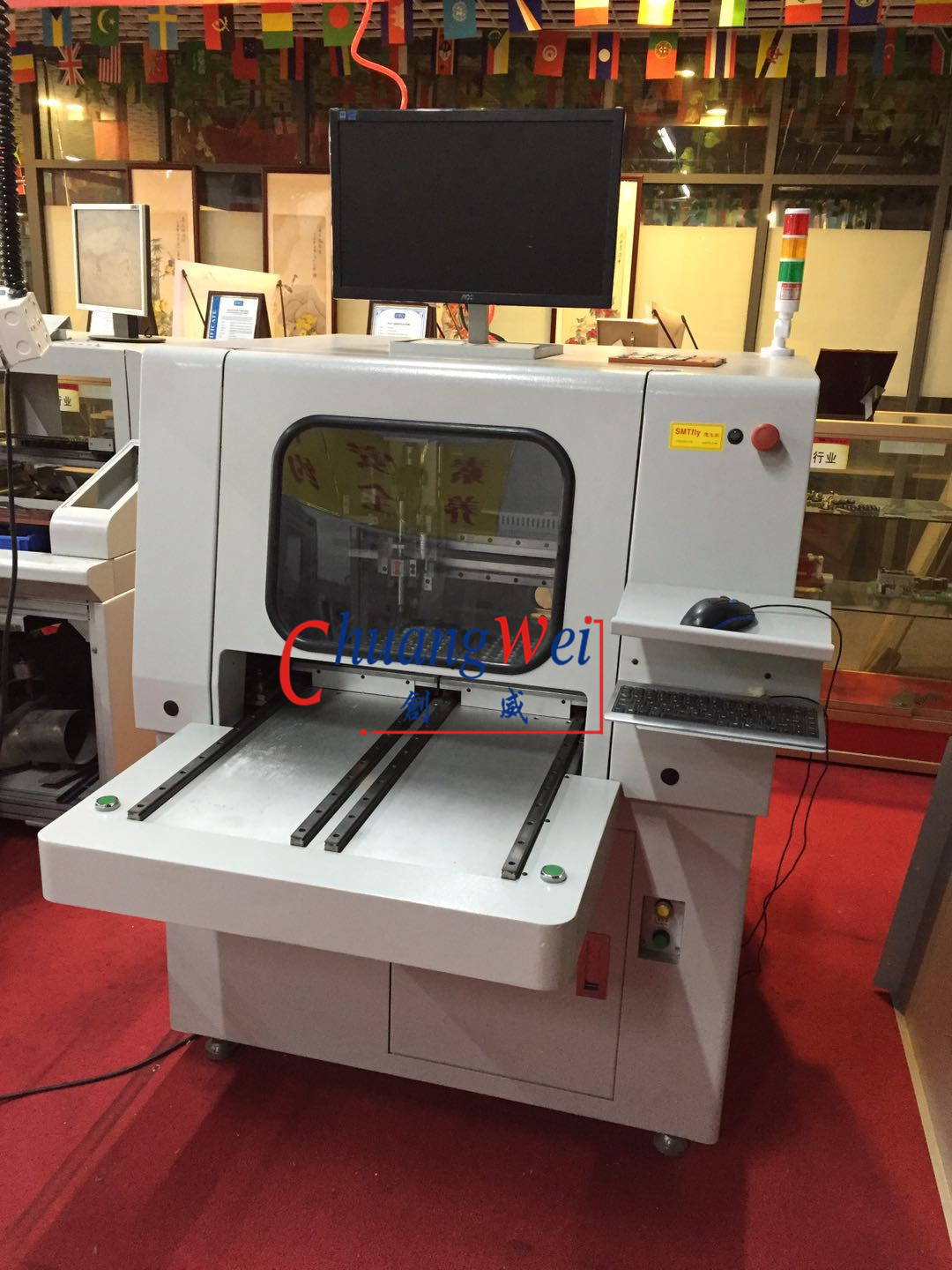

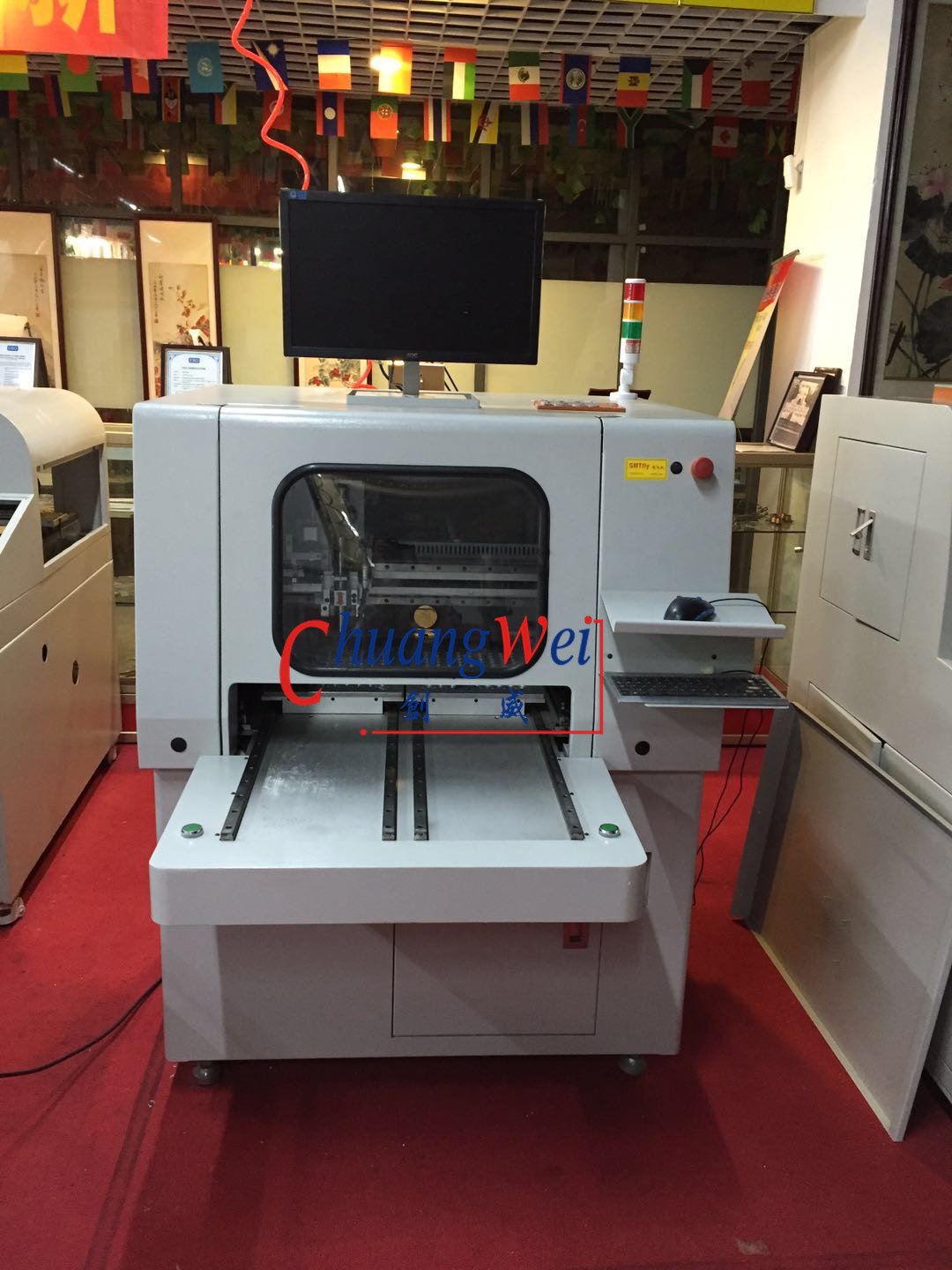

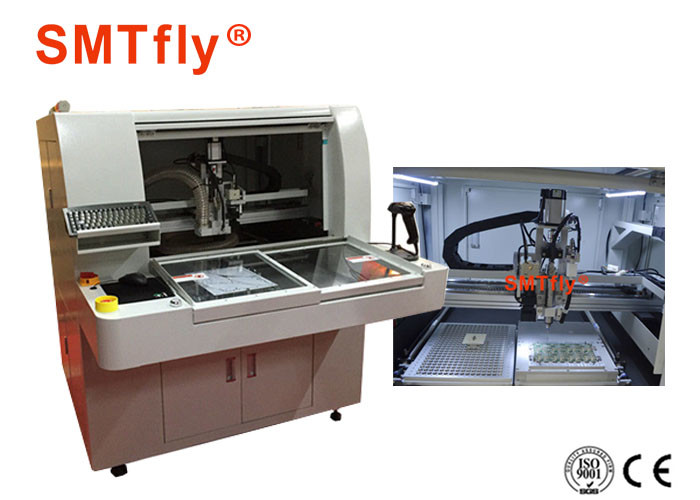

स्मार्ट सॉफ्टवेयर Gerber आयातित समारोह के साथ पीसीबी Depanelizer पीसीबी राउटर मशीन
पीसीबी डीपनेलाइज़रविशेषताएँ:
1. केवल राउटर कटिंग द्वारा स्मूद कटिंग फिनिश।
2. उच्च आवृत्ति स्पिंडल मोटर का उपयोग करने के कारण पीसीबी पर काटने के दौरान थोड़ा विरूपण होता है।यह दबाने का 1/10, हाथ से तोड़ने का 1/100 है।
3. वन-टच प्रोग्राम चेंजओवर।
4. राउटर मशीन के साथ लाइनर और आर्क को काटने में सक्षम, पीसीबी डिजाइन पर प्रतिबंध को कम करें।
5. क्यूआर कोड या जिग बिट ऑटो सेलेक्ट कटिंग प्रोग्राम पढ़ें, या कटिंग प्रोग्राम और जेआईजी के बीच के अनुसार जांचें।
6. शक्तिशाली धूल संग्रह पीसीबी पर धूल के आसंजन को कम करता है।
7. विकसित उच्च प्रदर्शन राउटर बिट जिसने बिट जीवन और राहत कूड़ेदान का विस्तार किया।
8. पीसीबी लागत में कटौती करें क्योंकि पीसीबी पर वी-नाली बनाने की आवश्यकता नहीं है
पीसीबी डीपनेलाइज़रविशिष्टता:
| I. हार्डवेयर | |
| सिस्टम मॉडल / प्रकार | विंडोज 7 |
| कुल मिलाकर | |
| पदचिह्न (एलएक्सडब्ल्यूएक्सएच) | 800 मिमी * 850 मिमी * 1700 मिमी |
| वजन (अनुमानित) | 350 किलो |
| एडजस्टेबल मशीन फुटिंग्स (ऊंचाई के लिए) | 60 ~ 110 मिमी |
| आपरेटर | |
| जोड़तोड़ मोटर | पैनासोनिक मिनस ए5 सीरीज |
| जोड़तोड़ दोहराने योग्यता | 0.001 मिमी |
| अक्ष विन्यास | |
| अधिकतम एक्सिस यात्रा (एक्स, वाई, जेड) | 400 मिमी * 650 मिमी * 50 मिमी |
| कार्य केंद्र | |
| बोर्ड पोजिशनिंग | स्थिरता स्थिति, थिम्बल सार्वभौमिक स्थिति, दृष्टि सुधार |
| लोड करना, अनलोड करना | नियमावली |
| रूटिंग रेंज | 300 मिमी * 280 मिमी |
| पैनल मोटाई | 3 मिमी |
| फिक्सिंग | |
| कठोर फिक्सिंग | यूनिवर्सल थिम्बल और एंटी-स्टैटिक फिक्स्चर |
| शीर्ष दबाना | होल पोजिशनिंग का उपयोग करना |
| धुरी का मोटर | |
| शक्ति | 100W |
| मैक्स।रफ़्तार | 60000 आरपीएम/मिनट |
| शीतलक | प्राकृतिक शीतलन और एयर कूल्ड |
| राउटर बिट आकार | 3 मिमी * 3 मिमी |
| उपकरण परिवर्तन | विशेष रिंच का प्रयोग करें |
| रूटिंग क्षमता | |
| अधिकतम रूटिंग गति | 100mm/s |
| repeatability | 0.02 मिमी |
| वैक्यूम प्रणाली | |
| शक्ति | 0.75KW220V सिंगल-फेज मोटर |
| छानने का काम | अनुलंब और क्षैतिज |
| उपयोगिताओं | |
| शक्ति | 1.5KW AC220V |
| हवा की आपूर्ति | 4~5KG/सेमी2 |
| द्वितीय.सॉफ्टवेयर और प्रोग्रामिंग | |
| सिस्टम प्लेटफॉर्म | विंडोज 7 |
| सिस्टम स्थिरता | बिना किसी अपवाद के 24 घंटे |
| दृष्टि प्रणाली | प्रेसिजन सीसीडी दृष्टि संरेखण सुधार प्रणाली (सोनी 250 श्रृंखला) |
| प्रोग्रामिंग | |
| ऑनलाइन | ऑनलाइन प्रोग्रामिंग |
| संपादन समारोह | सीधा, विकर्ण, वृत्ताकार चाप, वृत्त |
| स्थापित किए जा सकने वाले प्रोग्रामों की संख्या | ग्राहक की आवश्यकता के अनुसार भंडारण स्थान का चयन करें |
| प्रोग्रामिंग के लिए सीसीडी कैमरा कॉन्फ़िगर करें | Fangchen F130 उच्च परिशुद्धता सीसीडी |
| टूलबिट व्यास मुआवजा | उपयोगकर्ता को अलग-अलग आकार चुनने के लिए क्षतिपूर्ति करने के लिए विभिन्न कोण प्रदान करें |
| फ़िल्टर परिवर्तन अंतराल (दूरी) सेटिंग | प्रसंस्करण पूरा होने पर हर बार केंद्रीकृत होने पर स्वत: सफाई फिल्टर और धूल से धूल संग्रह बॉक्स; |
| ऑपरेशन मॉनिटर्स | |
| 3-रंग टॉवर लाइट | 3-रंग की रोशनी मशीन की काम करने की स्थिति की निगरानी करती है |
| टूल ब्रेक डिटेक्शन | उपकरण जीवन और समय का उपयोग करने का स्वचालित पता लगाना |
| मोटर ज़्यादा गरम डिटेक्शन | अति ताप, अधिभार, कम वोल्टेज संरक्षण समारोह |
| सर्वो अधिभार का पता लगाना | अधिभार, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| टूल लाइफ ट्रैकिंग | टूल लाइफ टाइम डिटेक्शन |
| पीसीबी बोर्ड काउंटर | काटने की वस्तु, काटने की गिनती, गिनती के विविध तरीके। |
| वैक्यूम फ़िल्टर बदलें अलार्म | वैक्यूम फिल्टर का उपयोग न करें |
| मशीन त्रुटि इतिहास | सॉफ्टवेयर स्वचालित रूप से सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष स्थिति सटीकता | 0.01 एम एम |
| रूटिंग सटीकता | 0.02 मिमी |
| चतुर्थ।सुरक्षा | |
| संलग्न कार्य क्षेत्र | चार सील सुरक्षा का उपयोग करना |
| डोर इंटरलॉक सेंसर | माइक्रो स्विच सेंसर |
| आपातकालीन बंद करने का बटन | हाँ |
पीसीबी Depanelizer तकनीकी विशेषताएं:
1. संरचनात्मक परिशुद्धता, समान रूप से भार, आंतरिक तनाव को खत्म करने के लिए
2. सुरक्षित, संचालित करने में आसान
3. इलेक्ट्रॉनिक्स, सेल फोन, कंप्यूटर, पीसीबी, एफपीसी (लचीला मुद्रित सर्किट बोर्ड) के लिए
हमारे लाभ और सेवा:
1. पीसीबी depanelizer मूल निर्माता, मूल्य रियायतें
2. प्रॉमिस डे तकनीकी सहायता सेवाएं
3. शिकायतों के निपटान को आधे घंटे पहले ग्राहकों तक सीमित करें
4. Depanel विशेषज्ञ, पेशेवर पीसीबी उप-कार्यक्रम का प्रावधान
5. साइट पर स्थापना और प्रशिक्षण उपलब्ध है
