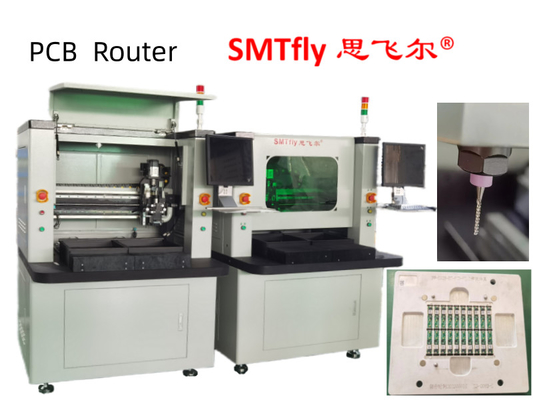

पीसीबी विभाजक पीसीबी रूटर जुड़वां के साथ 300*280 मिमी कार्य टेबल
यह पीसीबी विभाजक एक राउटर बिट के उपयोग के माध्यम से परेशानी मुक्त पीसीबी विनिर्माण के लिए उत्तर है जो घटकों पर तनाव को कम करता है।मशीन में शामिल उच्च गति का धुरी काटने की गति को तेज करता है और सटीकता बनाए रखता है, जबकि विभिन्न काटने के पैटर्न के साथ लचीले पैनल डिजाइन की अनुमति देता है। हमारे पीसीबी depaneler विभाजक भी हमारे रूटर बिट गहराई समायोजन प्रणाली के साथ बिट प्रतिस्थापन पर कटौती करेगा,जो स्वचालित रूप से 5 गहराई स्तरों तक शिफ्ट करता हैपीसीबी राउटर बिट अधिकतम काटने की गति 50 मिमी प्रति सेकंड है, जबकि यात्रा की गति अधिकतम 800 मिमी प्रति सेकंड है। एक अनुकूलित बनाया स्थिरता आधारित धूल वैक्यूम प्रणाली के साथ,यह सुनिश्चित करें कि प्रणाली स्वच्छ और कुशल होयह विकृति को रोकता है और सबसे प्रभावी धूल संग्रह के लिए वैक्यूम शक्ति का पूरा लाभ उठाता है।
पीसीबी विभाजक विनिर्देश
| मॉडल | CW-F01-S |
| मानक कार्यक्षेत्र | 350*350 मिमी |
| शक्ति | 220 वोल्ट, 4.2 किलोवाट |
| मैनिपुलेटर दोहराव | ±0.02 मिमी |
| संकल्प | ±0.01 मिमी |
| बोर्ड की स्थिति | घोंसले या पिन फिटिंग के साथ दोहरी कार्यस्थल |
| पैनल स्थान | पीसीबी के टूलिंग छेद या किनारों द्वारा स्थित |
| लोड करना | मैनुअल |
| अनलोडिंग | मैनुअल |
| पैनल का आकार | 450*350 मिमी |
| पैनल की मोटाई | 0.5-3.5 मिमी |
| स्पिंडल मोटर | 0.5kW मॉर्निंग स्टार स्पिंडल |
| उपकरण परिवर्तन | मैनुअल |
| धूल निस्पंदन प्रणाली | 3KW वैक्यूम क्लीनर |
| दृष्टि प्रणाली | उच्च संकल्प सीसीडी वीडियो कैमरा |
| प्रोग्रामिंग | दृष्टि सहायता प्राप्त बिंदु से बिंदु मैनुअल शिक्षण |
| संपादन कार्य | शुष्क रन दृष्टि सहायता / परीक्षण रन मोड |
| मशीन का वजन | 500 किलो |
| मशीन का आयाम | 113*140*108 सेमी |
पीसीबी विभाजक विशेषताएं
1.एक्स10 ज़ूम-इन इमेज प्रोग्रामिंग को आसान बनाती है और बिंदु सेटिंग की सटीकता को बढ़ाती है
2.दो स्लाइडिंग टेबल बेहतर के लिए टैक समय को कम करने के लिए एक साथ अंदर और बाहर आंदोलन प्रदान करता है
उत्पादकता।
3.ऑटो मार्क ऑफसेट प्रणाली. सीसीडी छवि की जाँच कर सकते हैं और अनुकरण पथ या रूटिंग को कम करने के लिए
काटने से पहले अनावश्यक गलती।
4.रूटिंग बिट्स को बदलने के लिए ऑपरेटर को याद दिलाने के लिए राउटिंग बिट्स जीवन समय की जांच और अलार्म प्रणाली है
जब यह 120M काटने खत्म. और रूटिंग बिट पहले 2 मिमी पहले मिलिंग बिंदु कटौती, मध्य 2 मिमी दूसरे कटौती
पीस बिंदु, पिछले 2 मिमी कटौती तीसरे पीस बिंदु अपने जीवन समय बढ़ाने के लिए
5.सीसीडी छवि काटने से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है
पीसीबी विभाजक विवरणः
