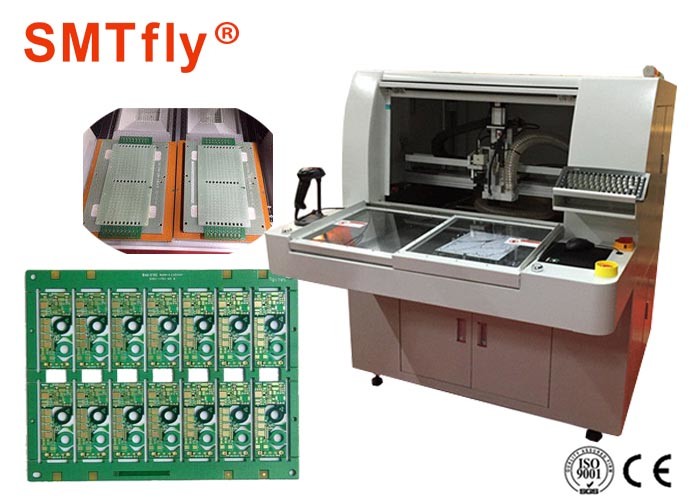

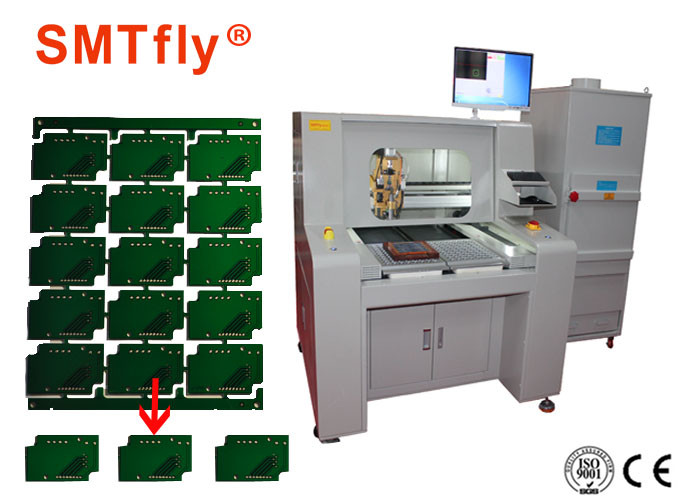

इनलाइन पीसीबी राउटर मशीन / केएवीओ स्पिंडल के साथ पीसीबी डिपेलिंग राउटर
1. पीसीबी डीपनेलाइज़र राउटर हिस्सों की सूची
| I. हार्डवेयर | |
| धुरी | कावो धुरी |
| सीसीडी | सोनी 520 लाइन औद्योगिक कैमरे |
| लेंस | कंप्यूटर EX2C |
| पेंच | टीबीआई प्रेसिजन ग्राउंड बॉल स्क्रू आयात |
| मार्गदर्शक | HIWIN चौड़ीकरण आयातित रैखिक गाइड रेल |
| मोटर | जियाबाओ एलसीएफ सीरीज |
| I/O नियंत्रण कार्ड | एचएफसी पीसीआई-9074 |
| चालक नियंत्रण कार्ड | एचएफसी पीसीआई-9074 |
| आई/ओ कार्ड | पीसीआई-9074-64पीसी/-38पीसी |
| स्थैतिक सफाई | STATIC-ST401A श्रृंखला |
| संगणक | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| मशीन इंटरफ़ेस | AOC LCD17", लॉजिटेक माउस |
| 2.सॉफ़्टवेयर | |
| नियंत्रण प्रणाली | विंडोज एक्सपी प्रोफेशनल (सर्विस 3, वी.3244) |
| ऑपरेशन जीयूआई | अंग्रेजी विंडोज एक्सपी |
| कार्यक्रम संपादित करें | इन - लाइन |
| दृष्टि प्रणाली | सीसीडी AOTU ऑफसेट |
| नियंत्रण प्रणाली | एफ 1.2.88 संस्करण |
2. पीसीबी डीपनेलाइज़र राउटर मापदंडों
| कुल मिलाकर | |
| आयाम (डब्ल्यू * डी * एच) | 1370mm*1650mm*1450mm |
| वज़न | 650KG |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ सीरीज |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम) | 830mm*580mm*50mm |
| कार्य केंद्र | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | नियमावली |
| पीसीबी आकार (अधिकतम) | 320*320mm |
| पीसीबी मोटी (अधिकतम) | 5 मिमी |
| फिक्सिंग | |
| कठोरता जुड़नार | ग्राहक स्थिरता का प्रयोग करें |
| फिक्सिंग निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150W |
| धुरा | 60000 आरपीएम/मिनट |
| रक्षा करना | सेल्फ/विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80mm/s |
| ड्राइविंग गति (अधिकतम) | 2500mm/s |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| वैक्यूम पावर | 3.5KW एसी 380V |
| खालीपन | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6 किग्रा/सेमी2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | इन - लाइन |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| संकेतक | संकेतक मशीन राज्य |
| टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| सटीक काटना | 0.1 मिमी |
| चतुर्थ।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार मुहरबंद सुरक्षा के साथ |
| दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| अत्यावश्यक स्टॉप बटन |
3. पीसीबी डीपनेलाइज़र राउटर कावो तकला
4. पीसीबी डीपनेलाइज़र राउटरवैक्यूम क्लीनर
5. त्वरित और कुशल पीसीबी सिंगुलेशन
पीसीबी सिंगुलेशन के लिए उपलब्ध कई तरीकों पर विचार करते समय, यह तय करना मुश्किल है कि कौन सा सबसे अच्छा हो सकता है।चुआंगवेई में हम प्रस्ताव करते हैं कि हमारे पीसीबी राउटर पीसीबी को अलग करने का सबसे कुशल और तेज तरीका है।तनाव मुक्त डीपनेलाइजेशन के लिए हम राउटर बिट का उपयोग करते हैं जो घटकों पर तनाव को कम करता है, इसलिए उन्हें बरकरार रखता है और कुशलता से काम करता है।राउटर बिट एडजस्टमेंट सिस्टम स्वचालित रूप से 5 अलग-अलग गहराई स्तरों तक शिफ्ट हो जाएगा, जो बिट रिप्लेसमेंट में कटौती करेगा।राउटर बिट काटने की गति अधिकतम 50 मिमी प्रति सेकंड है, जबकि यात्रा गति अधिकतम 800 मिमी प्रति सेकंड है।हमारे पीसीबी राउटर में एक हाई स्पीड स्पिंडल भी होता है जो प्रक्रिया को तेज करते हुए सटीकता बनाए रखेगा।फ्रेम निश्चित रूप से एक्स, वाई, जेड अक्ष पर लगाए गए सटीक बॉल स्क्रू के साथ पकड़ में आता है, और स्पिंडल मोटर के साथ तेज होता है जो 60,000rpm तक स्पिन बनाता है।
यदि आपको मशीन की आवश्यकता है, तो कृपया हमसे संपर्क करें:
व्हाट्सएप/वीचैट (बनी): +86 136 8490 4990
