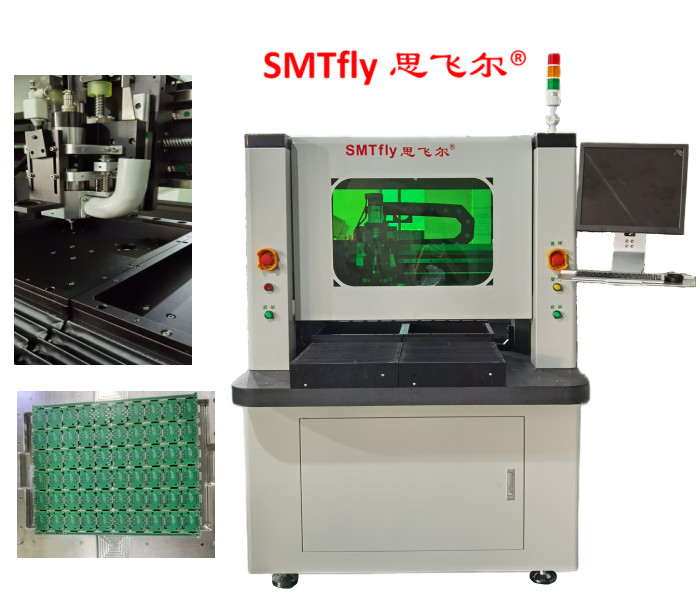

कम लागत में त्वरित और कुशल पीसीबी सिंगुलेशन पीसीबी राउटर
विशेषताएँ :
1. दो-स्लाइड पीसीबी सेपरेटर
2. कम तनाव
3. तीव्र धार
4. मैनुल लोडिंग/अनलोडिंग
5. 4 अक्ष नियंत्रण द्वारा उच्च गति कटिंग
6. इमेज प्रोसेसिंग के साथ आसान शिक्षण
विशिष्टता:
| नमूना | SMTfly-F01-S |
| मानक कार्य क्षेत्र | 320*320मिमी |
| शक्ति | 220V, 4.2KW |
| मैनिपुलेटर दोहराव योग्यता | ±0.02मिमी |
| संकल्प | ±0.01मिमी |
| बोर्ड पोजिशनिंग | नेस्ट फिक्स्चर या पिन फिक्स्चर के साथ दोहरा कार्य केंद्र |
| पैनल स्थान | टूलींग छेद या पीसीबी के किनारों द्वारा स्थित |
| लोड हो रहा है | नियमावली |
| उतराई | नियमावली |
| पैनल का आकार | 320 * 320 मिमी (मानक) |
| पैनल की मोटाई | 0.5-3.5 मिमी |
| धुरी का मोटर | कावो स्पिंडल |
| उपकरण परिवर्तन | नियमावली |
| धूल निस्पंदन प्रणाली | 3KW वैक्यूम क्लीनर |
| दृष्टि प्रणाली | उच्च रिज़ॉल्यूशन सीसीडी वीडियो कैमरा |
| प्रोग्रामिंग | विज़न सहायता प्राप्त पॉइंट टू पॉइंट मैन्युअल शिक्षण |
| संपादन कार्य | ड्राई रन विज़न असिस्टेड/टेस्ट रन मोड |
| मशीन वजन | 500 किग्रा |
| मशीन का आयाम | 113*140*108 सेमी |
विवरण:
यह कार्य एक्सचेंजर निष्क्रिय समय को सीमित करने के लिए एक साथ अंदर और बाहर कार्य स्थान प्रदान करता है, जो बदले में अधिकतम आउटपुट मूल्य तक पहुंचता है।
मार्ग दोहरावप्रोग्रामिंग समय बचाने के लिए उपयोगकर्ता को एक ही रूट को डुप्लिकेट करने के लिए केवल दो संदर्भ बिंदु सेट करने की आवश्यकता होती है।
रूटिंग बिट सेक्शनिंगउपयोगकर्ता एक निर्दिष्ट दूरी निर्धारित कर सकता है, और रूटिंग बिट के जीवन को बढ़ाने के लिए बोर्डों को काटने के लिए टाउटिंग बिट का एक नया अनुभाग बनाने के लिए रूटिंग बिट को ऊपर या नीचे शिफ्ट कर सकता है।
अनुकूल जीयूआईविंडोज एक्सपी सिस्टम और ग्राफिकल यूजर इंटरफेस (जीयूआई) को अपनाया गया है, जो उपयोगकर्ता को प्रोग्राम को आसानी से सीखने और उपयोग करने में सक्षम बनाता है।सभी बिंदुओं को सेट करने के लिए स्क्रीन पर 10 x ज़ूम-इन छवि दिखाई जाती है।
मशीन विवरण
