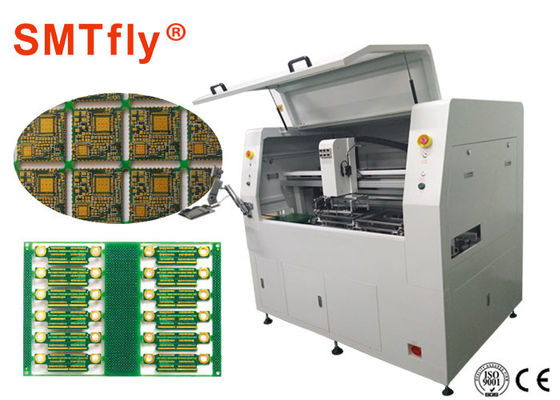

चिकनी काटने के किनारे के साथ 4 अक्ष नियंत्रण के लिए पीसीबी स्कोरिंग मशीन

चिकनी काटने के किनारे के साथ सबसे अच्छा Depaneling समाधान के लिए दो स्लाइड पीसीबी विभाजक

विशेषताएं:

1. दो स्लाइड पीसीबी विभाजक

2कम तनाव

3तेज धार

4. मैनुअल लोडिंग/अनलोडिंग

5. 4 अक्ष नियंत्रण द्वारा उच्च गति काटने

6. छवि प्रसंस्करण के साथ आसान शिक्षण

विवरण

दो तरफ़ा स्लाइडिंग एक्सचेंजर

यह कार्य विनिमयकर्ता निष्क्रिय समय को सीमित करने के लिए एक साथ-साथ अंदर और बाहर काम करने की जगह प्रदान करता है, जो बदले में अधिकतम आउटपुट मूल्य तक पहुंचता है।

मार्ग दोहराना

उपयोगकर्ता को केवल प्रोग्रामिंग समय बचाने में एक ही मार्ग को दोहराए जाने के लिए दो संदर्भ बिंदु निर्धारित करने की आवश्यकता है।

रूटिंग बिट सेक्शनिंग

उपयोगकर्ता निर्दिष्ट दूरी निर्धारित कर सकता है, और रूटिंग बिट के जीवन को गुणा करने के लिए कटबोर्ड के लिए एक नया खंड बनाने के लिए रूटिंग बिट को ऊपर या नीचे शिफ्ट कर सकता है।

अनुकूल GUI

विंडोज एक्सपी सिस्टम और ग्राफिकल यूजर इंटरफेस (जीयूआई) को अपनाया गया है, जो उपयोगकर्ता को प्रोग्राम को आसानी से सीखने और उपयोग करने में सक्षम बनाता है। सभी बिंदुओं को सेट करने के लिए स्क्रीन पर 10x ज़ूम-इन छवि दिखाई जाती है।

विनिर्देश

• सेटिंग फिक्स्चरः 2 स्टेशन
• कार्य क्षेत्रः एक्सः 320 मिमी, वाईः 320 मिमी, जेडः 60 मिमी
• काटने का क्षेत्रः अधिकतमः एक्सः 320 मिमी, वाईः 320 मिमी मिनः एक्सः 100 मिमी, वाईः 100 मिमी जेडः 15 मिमी
• पीसीबी घटक ऊंचाईः शीर्ष पक्षः 15 मिमी निचला पक्षः 45 मिमी ((विशिष्ट जिग के साथ)
• पीसीबी मोटाईः 0.5 से 3.0 मिमी
• राउटर बिट व्यासः 0.8 ~ 2.0 मिमी ((विकल्पः 2.0 मिमी से अधिक)
• काटने की सटीकताः ± 0.10 मिमी
• पोजिशनिंग सटीकताः ± 0.01 मिमी
• पोजिशनिंग दोहरावः ± 0.02 मिमी
• उपयोग में अक्षों की संख्याः 7 अक्ष (X, YL, YR, Z, Carry, P/P, Conveyor)
• ड्राइविंग गति (अधिकतम): X, YL, YR: 1000 मिमी/सेक, Z: 750 मिमी/सेक
• काटने की गति (अधिकतम): एक्स, वाई, जेडः 100 मिमी/सेक (यह सबसे अच्छा गति सेटिंग के लिए बिट के विनिर्देश के अनुसार है)
• स्पिंडल मोटर: उच्च गति परिवर्तनीय आवृत्ति मोटर 150W (अधिकतम।50,000rpm)
• बिट परिवर्तनः मैनुअल
• काटने की क्षमताः रैखिक, परिपत्र, यू वक्र, आर्क, एल वक्र
• धुरी के मोटरः 7 धुरी (150W AC Servo motors)
• बिट शिफ्ट की संख्याः अधिकतम 2
• मार्ग नियोजनः × 10 सीसीडी कैमरा के साथ प्रत्यक्ष निर्देशांक इनपुट या मैनुअल मार्गदर्शन
• सुरक्षा क्षेत्र सेंसर: n/a
• बिट ब्रेक डिटेक्शनः मानक
• कार्यक्रम भंडारणः HDD
• प्रोग्राम बैकअपः USB
• ऑपरेटिंग सिस्टमः विंडोज 7
• मानव-मशीन इंटरफ़ेसः टचस्क्रीन औद्योगिक मॉनिटर + कीबोर्ड + माउस
• कन्वेयर समायोजनः मैनुअल समायोजन अधिकतमः Y: 350mm न्यूनतमः Y: 100mm
• कन्वेयर लोड क्षमताः अधिकतमः 2 किलो
• पीसीबी लोड/अनलोडिंगः स्वचालित
• बिजली की आपूर्तिः 3 चरण AC220V±3% 50Hz/ 60Hz, 3.5 kw
• हवाः 0.5Mpa
• आयाम: (डब्ल्यू) 2002 मिमी x (डी) 1279 मिमी x (एच) 1716 मिमी + 578 मिमी सिग्नल टॉवर
• वजन: लगभग 500 किलोग्राम
