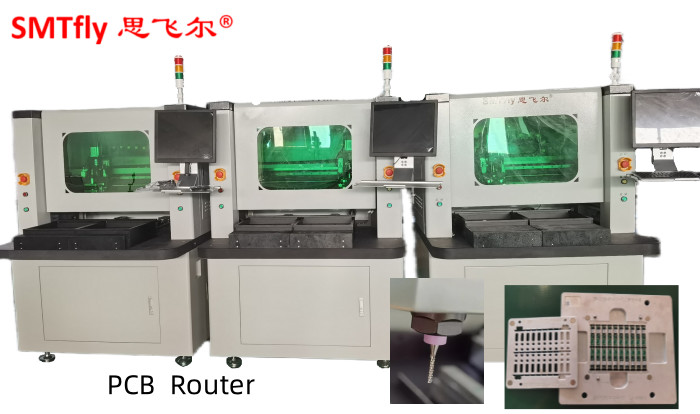

पीसीबीए को हटाने के लिए दोहरी वर्कस्टेशन स्टैंडअलोन राउटर मशीन
त्वरित और कुशल पीसीबी पृथक्करण

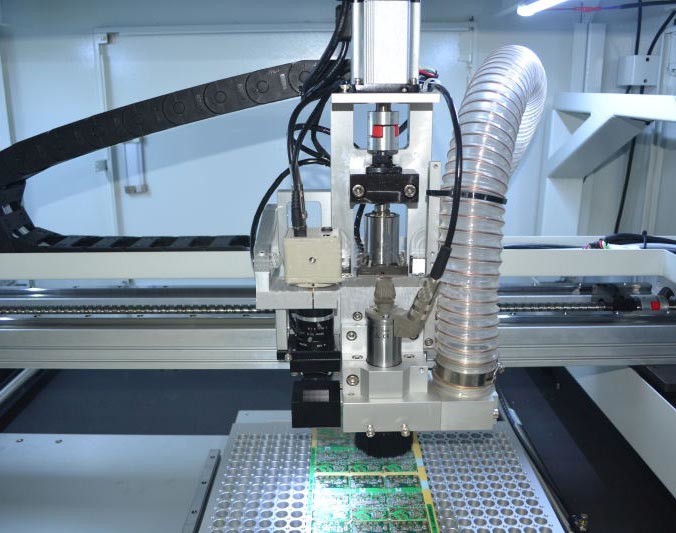

पीसीबी अलग करने के लिए उपलब्ध कई तरीकों पर विचार करते समय, यह तय करना मुश्किल है कि कौन सा सबसे अच्छा हो सकता है। ChuangWei में हम प्रस्ताव है कि हमारे पीसीबी रूटर सबसे कुशल हैं,और पीसीबी को अलग करने का सबसे तेज़ तरीकातनाव मुक्त पैनलिंग के लिए हम एक राउटर बिट का उपयोग करते हैं जो घटकों पर तनाव को कम करता है, इसलिए उन्हें बरकरार रखता है और कुशलता से काम करता है।रूटर बिट समायोजन प्रणाली स्वचालित रूप से 5 अलग गहराई स्तरों के लिए स्थानांतरित हो जाएगाराउटर बिट काटने की गति अधिकतम 50 मिमी प्रति सेकंड है, जबकि यात्रा की गति अधिकतम 800 मिमी प्रति सेकंड है।हमारे पीसीबी रूटर में एक उच्च गति का धुरी भी होता है जो प्रक्रिया को तेज करते हुए सटीकता बनाए रखेगाफ्रेम एक्स, वाई, जेड अक्ष पर नियोजित सटीक गेंद शिकंजा के साथ पकड़ने के लिए सुनिश्चित है, और एक धुरी मोटर के साथ तेज है जो 60,000rpm तक स्पिन बनाता है।
लचीले पैनल डिजाइन राउटर पर उपलब्ध विभिन्न काटने के पैटर्न के माध्यम से संभालना आसान है।एक फिक्स्चर आधारित धूल वैक्यूम हटाने प्रणाली नीचे की ओर से इस्तेमाल सुनिश्चित करता है कि वहाँ कोई शिफ्ट या पीसीबी सिंगुलेशन के दौरान warp हो जाएगा.
उपयोग करने में आसान
हमारे पीसीबी रूटर न केवल कुशल और तेज़ हैं, वे संचालित करने में भी बहुत आसान हैं। हमारे मशीनों पर पीसीबी सिंगुलेशन एक बाहरी बटन के सरल स्पर्श से शुरू किया जा सकता है।इमेज प्रोसेसिंग सॉफ़्टवेयर पॉइंट एंड क्लिक तकनीक के साथ विशिष्ट काटने के मार्गों को प्रोग्राम करना आसान बनाता हैअंतर्निहित सीसीडी कैमरा स्वचालित संरेखण मुआवजे के लिए अनुमति देता है, पैनल से हटाने को और भी असुविधाजनक बनाता है। आसान पहुंच और मरम्मत के लिए डिज़ाइन किया गया है,हमारी मशीनें भी कम रखरखाव वाली हैं।.
कम कीमत पर मूल्य
हमारे राउटर की प्रभावशीलता पर कोई विवाद नहीं किया जा सकता है. तेज़, कुशल, उपयोग में आसान, और बहुत कम रखरखाव, यह देखना मुश्किल नहीं है कि हमारे राउटर कम लागत के लिए एक मूल्यवान संपत्ति हैं।
विनिर्देश
| मॉडल | SMTफ्लाइ-F01 |
| मानक कार्यक्षेत्र | 320*320 मिमी |
| शक्ति | 220 वोल्ट, 4.2 किलोवाट |
| मैनिपुलेटर दोहराव | ±0.02 मिमी |
| संकल्प | ±0.01 मिमी |
| बोर्ड की स्थिति | घोंसले या पिन फिटिंग के साथ दोहरी कार्यस्थल |
| पैनल स्थान | पीसीबी के टूलिंग छेद या किनारों द्वारा स्थित |
| लोड करना | मैनुअल |
| अनलोडिंग | मैनुअल |
| पैनल का आकार | 320*320 मिमी (मानक) |
| पैनल की मोटाई | 0.5-3.5 मिमी |
| स्पिंडल मोटर | कावो स्पिंडल |
| उपकरण परिवर्तन | मैनुअल |
| धूल निस्पंदन प्रणाली | 3KW वैक्यूम क्लीनर |
| दृष्टि प्रणाली | उच्च संकल्प सीसीडी वीडियो कैमरा |
| प्रोग्रामिंग | दृष्टि सहायता प्राप्त बिंदु से बिंदु मैनुअल शिक्षण |
| संपादन कार्य | शुष्क रन दृष्टि सहायता / परीक्षण रन मोड |
| मशीन का वजन | 500 किलो |
| मशीन का आयाम | 113*140*108 सेमी |
सीई अनुमोदन
