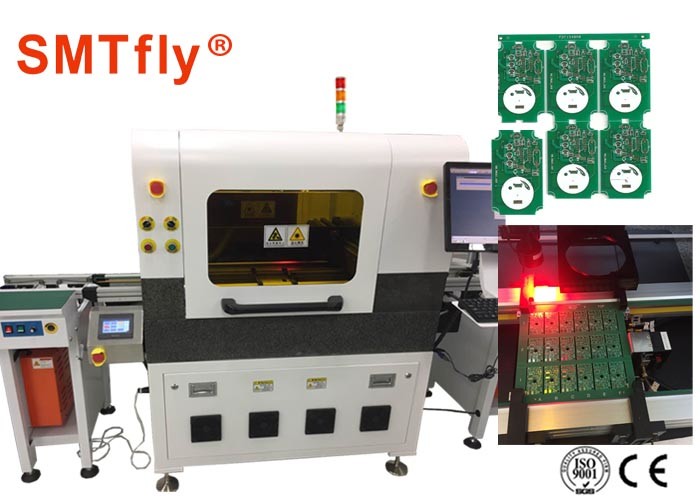

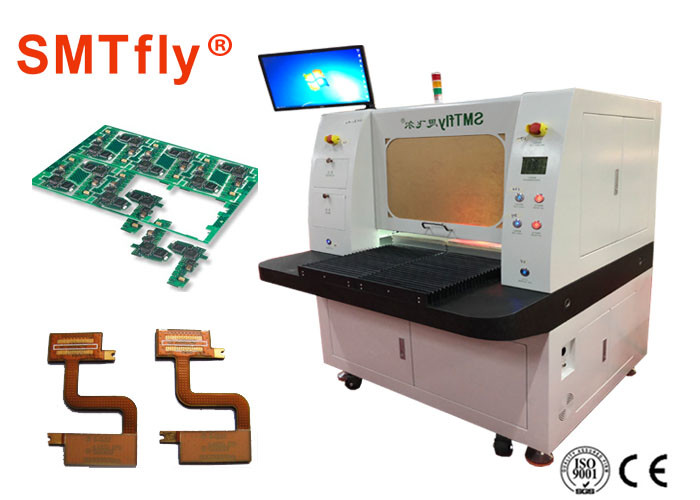

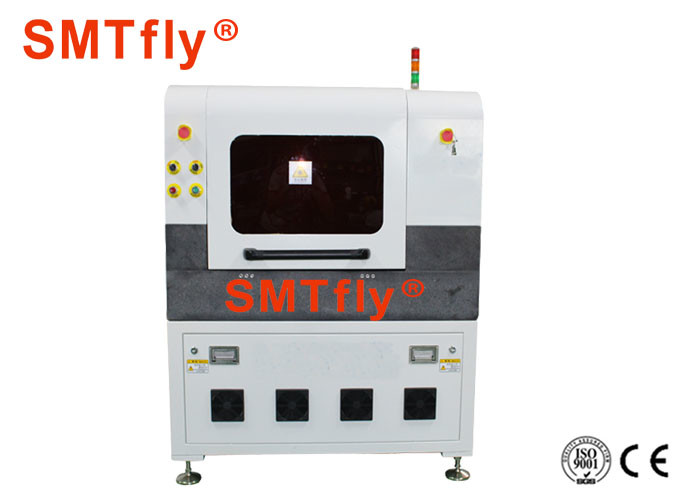

कॉम्प्लेक्स कंटूर की सटीक कटिंग के लिए 17W यूवी लेजर पीसीबी सेपरेटर

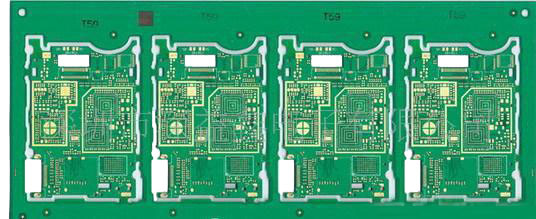

पीसीबी डिपैनलिंग (सिंगुलेशन) लेजर मशीन और सिस्टम हाल के वर्षों में लोकप्रियता हासिल कर रहे हैं।मैकेनिकल डिपैनलिंग / सिंगुलेशन रूटिंग, डाई कटिंग और डाइसिंग आरा विधियों के साथ किया जाता है।हालाँकि, जैसे-जैसे बोर्ड छोटे, पतले, लचीले और अधिक परिष्कृत होते जाते हैं, वे विधियाँ भागों में और भी अधिक अतिरंजित यांत्रिक तनाव उत्पन्न करती हैं।भारी सबस्ट्रेट्स वाले बड़े बोर्ड इन तनावों को बेहतर तरीके से अवशोषित करते हैं, जबकि कभी सिकुड़ते और जटिल बोर्डों पर इस्तेमाल की जाने वाली इन विधियों के परिणामस्वरूप टूट-फूट हो सकती है।यह कम थ्रूपुट लाता है, साथ ही यांत्रिक तरीकों से जुड़े टूलींग और अपशिष्ट हटाने की अतिरिक्त लागत के साथ।

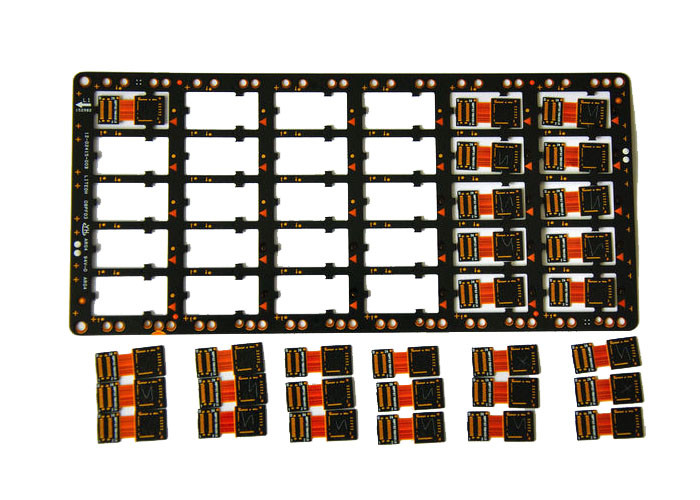

पीसीबी उद्योग में तेजी से लचीले सर्किट पाए जाते हैं, और वे पुराने तरीकों को भी चुनौती देते हैं।इन बोर्डों पर नाजुक प्रणालियां रहती हैं और गैर-लेजर विधियां संवेदनशील सर्किटरी को नुकसान पहुंचाए बिना उन्हें काटने के लिए संघर्ष करती हैं।एक गैर-संपर्क डिपैनलिंग विधि की आवश्यकता होती है और लेज़र सब्सट्रेट की परवाह किए बिना उन्हें नुकसान पहुंचाने के किसी भी जोखिम के बिना एक अत्यधिक सटीक तरीका प्रदान करते हैं।
विनिर्देश
| लेजर वर्ग | 1 |
| मैक्स।कार्य क्षेत्र (एक्स एक्स वाई एक्स जेड) | ३०० मिमी x ३०० मिमी x ११ मिमी |
| मैक्स।मान्यता क्षेत्र (एक्स एक्स वाई) | ३०० मिमी x ३०० मिमी |
| मैक्स।सामग्री का आकार (एक्स एक्स वाई) | 350 मिमी x 350 मिमी |
| डेटा इनपुट प्रारूप | गेरबर, एक्स-गेरबर, डीएक्सएफ, एचपीजीएल, |
| मैक्स।संरचना गति | आवेदन पर निर्भर करता है |
| पोजिशनिंग सटीकता | ± 25 माइक्रोन (1 मिलियन) |
| केंद्रित लेजर बीम का व्यास | 20 माइक्रोन (0.8 मिलियन) |
| लेजर तरंग दैर्ध्य | ३५५ एनएम |
| सिस्टम आयाम (डब्ल्यू एक्स एच एक्स डी) | 1000 मिमी * 940 मिमी *1520 मिमी |
| वज़न | ~ 450 किग्रा (990 पाउंड) |
| परिचालन की स्थिति | |
| बिजली की आपूर्ति | 230 वीएसी, 50-60 हर्ट्ज, 3 केवीए |
| शीतलक | एयर कूल्ड (आंतरिक वाटर-एयर कूलिंग) |
| परिवेश का तापमान | 22 डिग्री सेल्सियस ± 2 डिग्री सेल्सियस @ ± 25 माइक्रोन / 22 डिग्री सेल्सियस ± 6 डिग्री सेल्सियस @ ± 50 माइक्रोन (71.6 डिग्री फारेनहाइट ± 3.6 डिग्री फारेनहाइट @ 1 मिल / 71.6 डिग्री फारेनहाइट ± 10.8 डिग्री फारेनहाइट @ 2 मिल) |
| नमी | <60% (गैर संघनक) |
| आवश्यक सामान | निकास इकाई |
हम क्यों
1.विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स।
मशीनरी प्रशिक्षण करने और तकनीकी सहायता प्रदान करने के लिए इंजीनियर विदेशी देशों में भेजे जाने के लिए उपलब्ध हैं।
2. एक्सेसरीज को छोड़कर मशीनों के लिए एक साल की वारंटी।
मजबूत फ्रेम निर्माण और जापानी स्टील ब्लेड ने अच्छा मूल्यांकन प्राप्त किया और ग्राहकों द्वारा और विदेशी ग्राहकों द्वारा मान्यता प्राप्त की।हम वारंटी के तहत प्रतिस्थापन के लिए भागों की पेशकश नि: शुल्क करते हैं, ग्राहकों को केवल भाड़ा शुल्क वहन करने की आवश्यकता होती है।
3. प्रभावी ग्राहक सेवा।
हम सभी एक साथ व्यक्तिगत रूप से हम में से किसी एक से अधिक मजबूत और समझदार हैं।सफल होने के लिए, हमें जिम्मेदारी लेनी चाहिए, साथी सहयोगियों और विभागों के साथ सहयोग करना चाहिए, एक दूसरे के साथ प्रभावी ढंग से संवाद करना चाहिए, उत्साह को बढ़ावा देना चाहिए और निर्णय लेने में भाग लेना चाहिए।ग्राहकों तक आसानी से पहुंचने के लिए और उनकी समस्याओं को हल करने और ग्राहकों के लिए मूल्य बनाने के लिए त्वरित उत्तर प्रदान करने के लिए
4. परिपक्व तकनीक और प्रक्रिया में अग्रदूत उच्च गुणवत्ता वाली मशीनरी बनाता है।
दक्षिण चीन में सबसे बड़े कारख़ाना के रूप में, हमारे पास पीसीबी सेपरेटर मशीनों और सोल्डरिंग मशीनों पर 12 साल का अनुभव है।पीसीबी राउटर मशीन
हमारी आर एंड डी टीम बाजार के विकास की प्रवृत्ति को पूरा करने के लिए मौजूदा मशीनों को लगातार अपग्रेड करती है
सीई अनुमोदन
