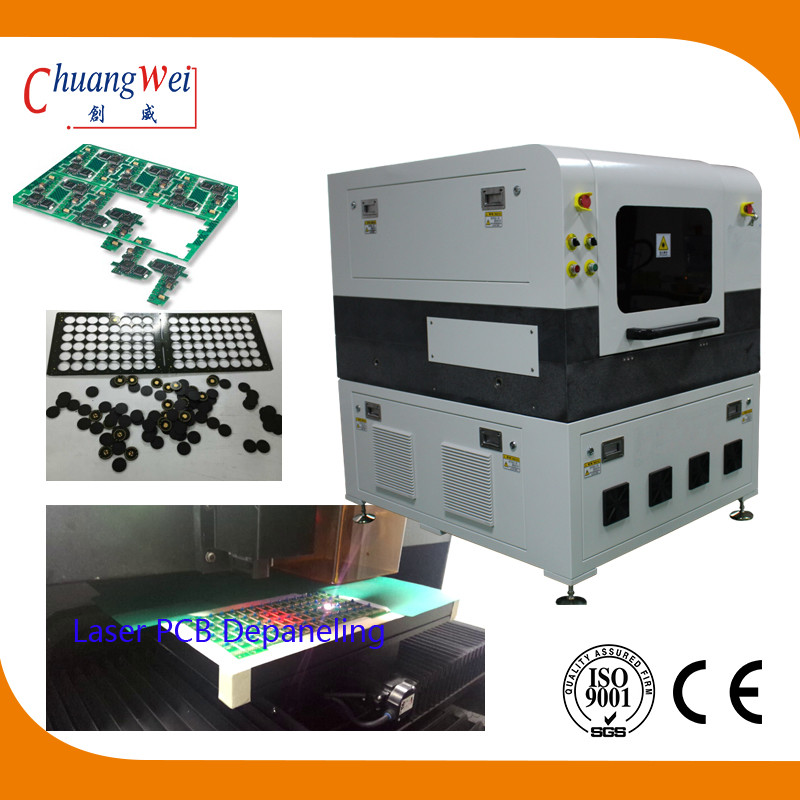

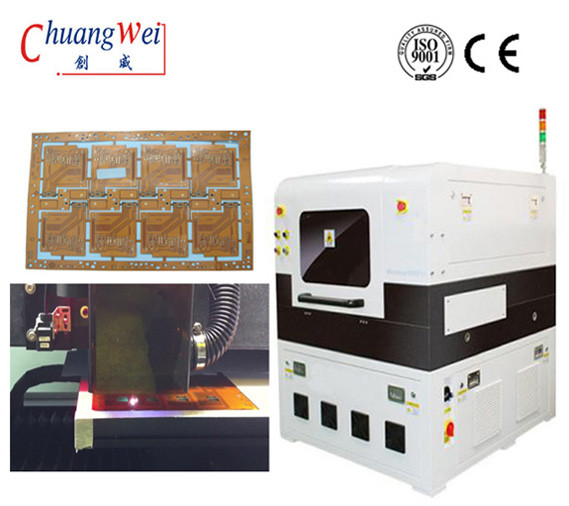

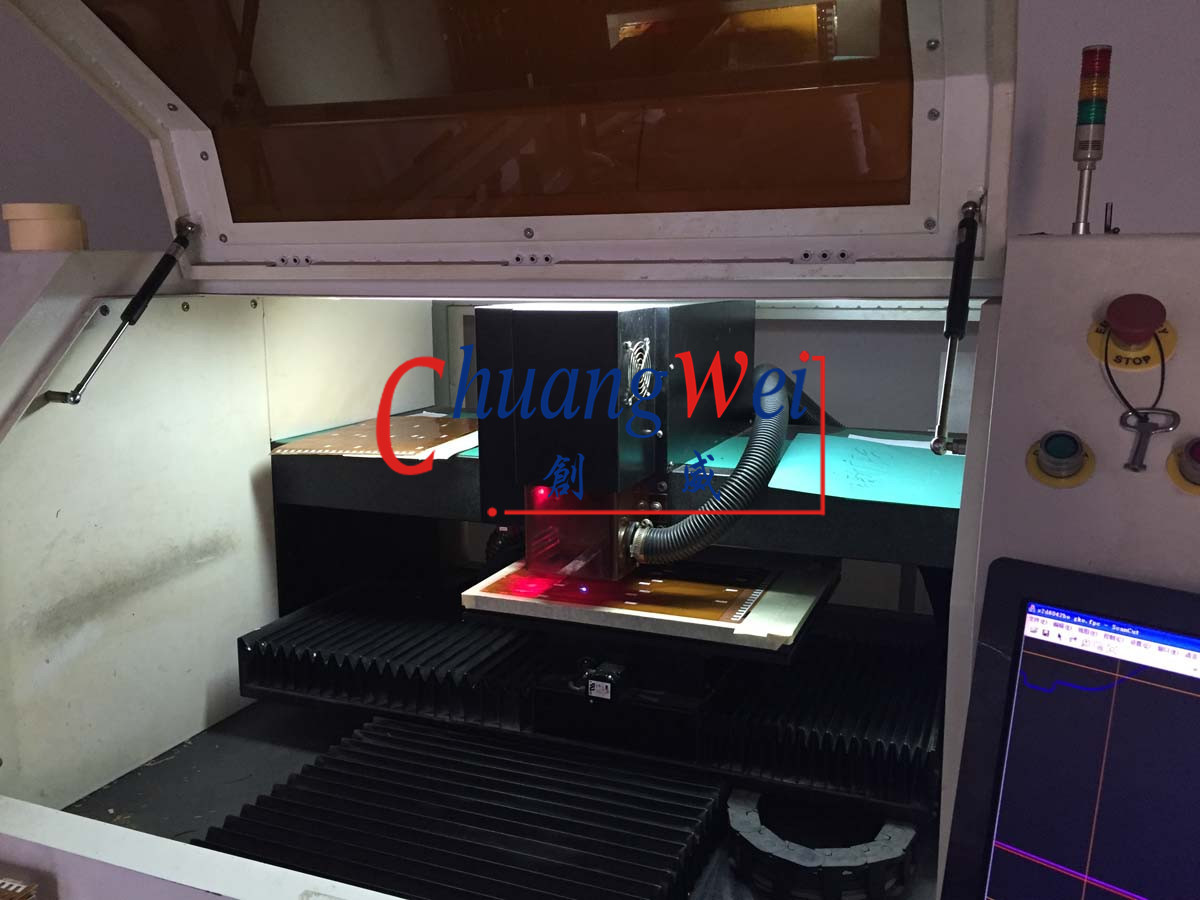

गैर संपर्क Depaneling के लिए 10W यूवी ऑप्टोवेव लेजर पीसीबी सेपरेटर मशीन
पीसीबी डिपेनलिंग (सिंगुलेशन) लेजर मशीन और सिस्टम हाल के वर्षों में लोकप्रियता हासिल कर रहे हैं।मैकेनिकल डिपैनलिंग / सिंगुलेशन रूटिंग, डाई कटिंग और डाइसिंग आरा विधियों के साथ किया जाता है।हालाँकि, जैसे-जैसे बोर्ड छोटे, पतले, लचीले और अधिक परिष्कृत होते जाते हैं, वे विधियाँ भागों में और भी अधिक अतिरंजित यांत्रिक तनाव उत्पन्न करती हैं।भारी सबस्ट्रेट्स वाले बड़े बोर्ड इन तनावों को बेहतर तरीके से अवशोषित करते हैं, जबकि इन तरीकों का इस्तेमाल हमेशा सिकुड़ते और जटिल बोर्डों पर किया जाता है, जिसके परिणामस्वरूप टूट-फूट हो सकती है।यह कम थ्रूपुट लाता है, साथ ही यांत्रिक तरीकों से जुड़े टूलींग और अपशिष्ट हटाने की अतिरिक्त लागत के साथ।
पीसीबी उद्योग में तेजी से लचीले सर्किट पाए जाते हैं, और वे पुराने तरीकों को भी चुनौती देते हैं।इन बोर्डों पर नाजुक प्रणालियां रहती हैं और गैर-लेजर विधियां संवेदनशील सर्किटरी को नुकसान पहुंचाए बिना उन्हें काटने के लिए संघर्ष करती हैं।एक गैर-संपर्क डिपैनलिंग विधि की आवश्यकता होती है और लेज़र सब्सट्रेट की परवाह किए बिना उन्हें नुकसान पहुंचाने के किसी भी जोखिम के बिना गायन का एक अत्यधिक सटीक तरीका प्रदान करते हैं।
रूटिंग/डाई कटिंग/डिसिंग आरी का उपयोग करके डिपैनलिंग की चुनौतियां
दूसरी ओर, लेजर, उच्च परिशुद्धता, भागों पर कम तनाव और उच्च थ्रूपुट के कारण पीसीबी डिपेनलिंग / सिंगुलेशन बाजार पर नियंत्रण प्राप्त कर रहे हैं।सेटिंग्स में एक साधारण बदलाव के साथ लेजर डिपेनलिंग को विभिन्न प्रकार के अनुप्रयोगों पर लागू किया जा सकता है।सब्सट्रेट पर टॉर्क के कारण कोई बिट या ब्लेड शार्पनिंग, लीड टाइम रीऑर्डरिंग डाई और पार्ट्स, या क्रैक/टूटा हुआ किनारा नहीं है।पीसीबी डिपेनलिंग में लेजर का अनुप्रयोग गतिशील और एक गैर-संपर्क प्रक्रिया है।
लेजर पीसीबी डिपेलिंग / सिंगुलेशन के लाभ
लेजर पीसीबी Depaneling विशिष्टता:
| लेजर वर्ग | 1 |
| मैक्स।कार्य क्षेत्र (एक्स एक्स वाई एक्स जेड) | 300 मिमी x 300 मिमी x 11 मिमी |
| मैक्स।मान्यता क्षेत्र (एक्स एक्स वाई) | 300 मिमी x 300 मिमी |
| मैक्स।सामग्री का आकार (एक्स एक्स वाई) | 350 मिमी x 350 मिमी |
| डेटा इनपुट प्रारूप | गेरबर, एक्स-गेरबर, डीएक्सएफ, एचपीजीएल, |
| मैक्स।संरचना गति | आवेदन पर निर्भर करता है |
| पोजिशनिंग सटीकता | ± 25 माइक्रोन (1 मिलियन) |
| केंद्रित लेजर बीम का व्यास | 20 माइक्रोन (0.8 मिलियन) |
| लेजर तरंग दैर्ध्य | 355 एनएम |
| सिस्टम आयाम (डब्ल्यू एक्स एच एक्स डी) | 1000 मिमी * 940 मिमी *1520 मिमी |
| वज़न | ~ 450 किग्रा (990 पाउंड) |
| परिचालन की स्थिति | |
| बिजली की आपूर्ति | 230 वीएसी, 50-60 हर्ट्ज, 3 केवीए |
| शीतलक | एयर कूल्ड (आंतरिक वाटर-एयर कूलिंग) |
| परिवेश का तापमान | 22 डिग्री सेल्सियस ± 2 डिग्री सेल्सियस @ ± 25 माइक्रोन / 22 डिग्री सेल्सियस ± 6 डिग्री सेल्सियस @ ± 50 माइक्रोन (71.6 डिग्री फारेनहाइट ± 3.6 डिग्री फारेनहाइट @ 1 मिल / 71.6 डिग्री फारेनहाइट ± 10.8 डिग्री फारेनहाइट @ 2 मिल) |
| नमी | <60% (गैर संघनक) |
| आवश्यक सामान | निकास इकाई |
