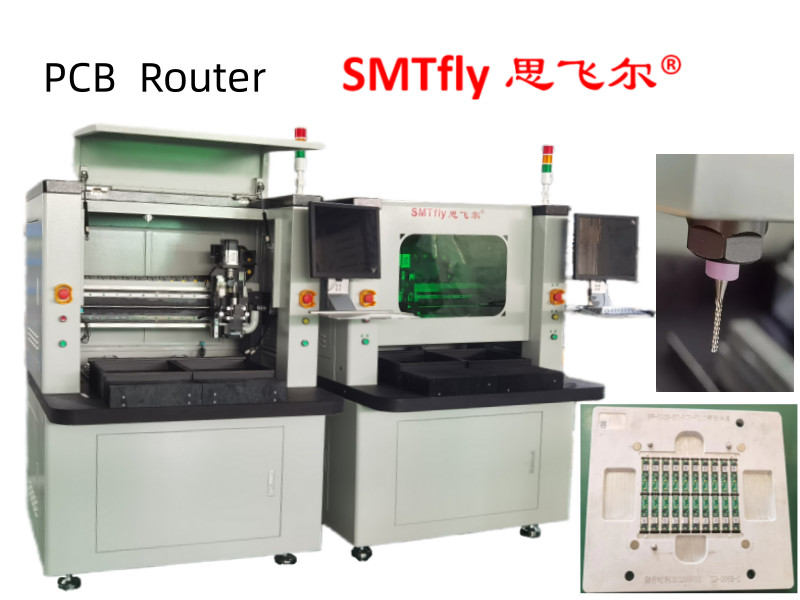

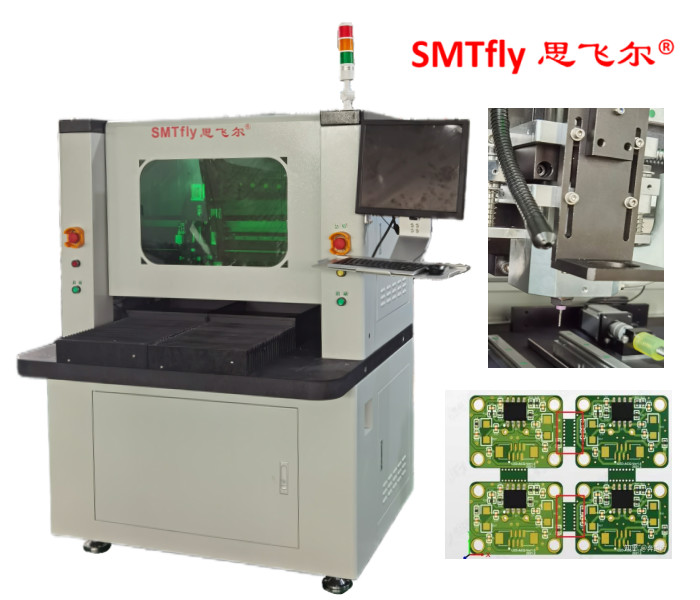

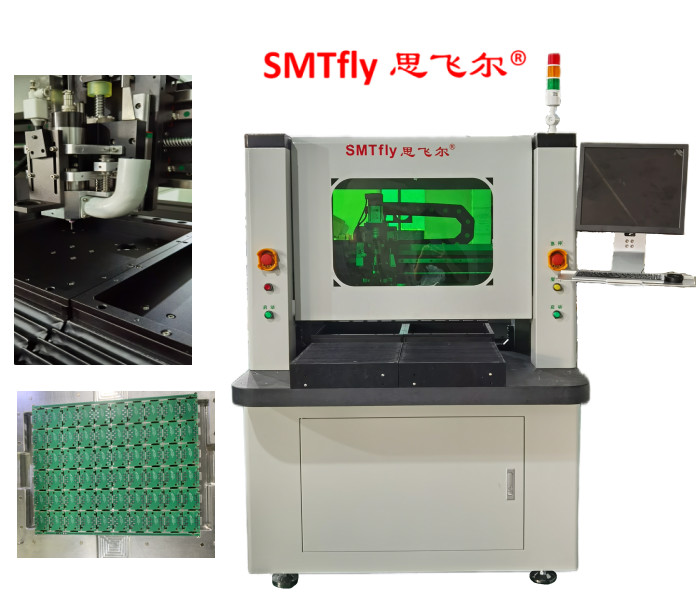

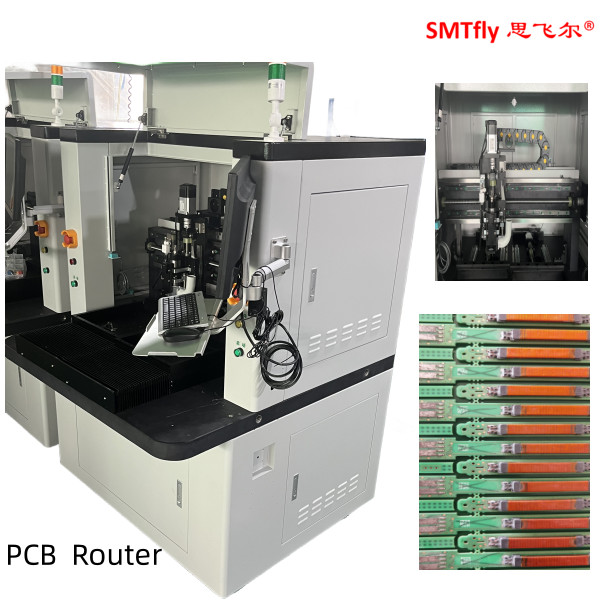

अलग अलग काटने के फिक्स्चर के साथ Y दिशा में पीसीबी डिपैनलिंग में संचालित
इस मॉडल की डिपेनेलिंग प्रक्रिया केवल वाई दिशा में संचालित होती है। विभिन्न काटने के जुड़नार से लैस किया जा सकता है। यह ध्यान दिया जाना चाहिए, कि पीसीबी पैनल को रूटिंग स्पिंडल में संसाधित किया जाता है।
रूटिंग स्पिंडल एक Y- रैखिक-अक्ष प्रणाली पर लगाया जाता है जो पैनल को Y-दिशा में काटता है। टॉपर विभिन्न आकार के पीसीबी के स्वचालित प्रसंस्करण की अनुमति देगा।
विनिर्देशः
| I. हार्डवेयर | |
| स्पिंडल | KAVO धुरी ((मॉडल:4051) |
| सीसीडी | सोनी 520 लाइन औद्योगिक कैमरा |
| लेंस | कम्प्यूटर EX2C |
| स्क्रू | टीबीआई सटीक ग्राउंड बॉल स्क्रू का आयात |
| मार्गदर्शक | HIWIN चौड़ाई आयातित रैखिक गाइड रेल |
| मोटर | जियाबाओ एलसीएफ श्रृंखला |
| आई/ओ कंट्रोल कार्ड | एचएफसी पीसीआई-9074 |
| चालक नियंत्रण कार्ड | एचएफसी पीसीआई-9074 |
| आई/ओ कार्ड | पीसीआई-9074-64pcs/-38pcs |
| स्थैतिक सफाई | STATIC-ST401A श्रृंखला |
| कम्प्यूटर | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
| मशीन इंटरफ़ेस | एओसी एलसीडी 17, "लॉजिटेक माउस |
| 2.सॉफ़्टवेयर | |
| नियंत्रण प्रणाली | विंडोज एक्सपी प्रोफेशनल (सेवा3, v.3244) |
| ऑपरेशन जीयूआई | अंग्रेजी विंडोज एक्सपी |
| प्रोग्राम संपादित करें | इनलाइन |
| दृष्टि प्रणाली | सीसीडी एओटीयू ऑफसेट |
| नियंत्रण प्रणाली | एफ 1.2.88 संस्करण |
| कुल मिलाकर | |
| आयाम ((W*D*H) | 1280 मिमी*1450 मिमी*1480 मिमी |
| वजन | 750 किलो |
| ऊँचाई के विस्थापन | 60~110 मिमी |
| हेरफेरकर्ता | |
| मोटर का प्रकार | जियाबाओ श्रृंखला |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| धुरी कार्य क्षेत्र ((max) | 890 मिमी*560 मिमी*50 मिमी |
| कार्यस्थल | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोड/अनलोडिंग | मैनुअल |
| पीसीबी का आकार (अधिकतम) | 450*350 मिमी |
| पीसीबी मोटाई (अधिकतम) | 5 मिमी |
| फिक्स्चर | |
| कठोरता स्थिरता | अनुकूलित बनाओ जुड़नार |
| फिक्सेशन | यंत्र |
| स्पिंडल मोटर | |
| शक्ति | 150W |
| स्पिंडल | 60000 आरपीएम/मिनट |
| रक्षा करना | स्व/पवन शीतलन |
| बदलना कटर | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80 मिमी/सेकंड |
| ड्राइविंग गति (अधिकतम) | 2500 मिमी/सेकंड |
| काटने की सटीकता | 0.01 मिमी |
| वैक्यूम प्रणाली | |
| वैक्यूम शक्ति | 3.5KW AC 380V |
| वैक्यूम | पिलम |
| उपभोग्य वस्तुएं | |
| शक्ति | 2.0KW AC380V |
| वायु आपूर्ति | 4-6 किलोग्राम/सेमी2 |
| प्रोग्रामिंग | |
| प्रोग्राम संपादित करें | इनलाइन |
| फ़ंक्शन संपादित करें | रेखा, आर्क, वृत्त, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | SONE रंग CCD |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर | |
| सूचक | संकेतक मशीन की स्थिति |
| उपकरण जाँच | स्वचालित पता लगाने के उपकरण का जीवनकाल, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, कम वोल्टेज सुरक्षा समारोह है |
| मोटर ओवर लोडिंग चेक | ओवरलोड है, लाइन सामान्य है, कम वोल्टेज सुरक्षा समारोह |
| उपकरण का उपयोग करने का समय | स्वचालित पहचान उपकरण का जीवनकाल, |
| आंकड़ा सांख्यिकी | अलग-अलग बोर्ड मॉडल, अलग-अलग गिनती, विभिन्न गिनती विधियां |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों के सभी अलार्म स्मृति रिकॉर्ड करता है |
| III. सटीकता | |
| अक्ष सटीकता | 0.001 मिमी |
| काटने की सटीकता | 0.1 मिमी |
| सुरक्षा | |
| कार्यक्षेत्र की सुरक्षा | चार सील सुरक्षा के साथ |
| दरवाजा सेंसर | सामने और पीछे के सुरक्षा दरवाजे के सूक्ष्म स्विच सेंसर (वैकल्पिक) |
| आवश्यकता रोक बटन |
विशेषताएं:
1. जुड़वां कार्य तालिकाएं बारी-बारी से काटती हैं, एक और तालिका काटने के दौरान लोडिंग और टेकऑफ पीसीबी कार्य संभव है।
2. विशेष काटने का परिणाम है कि कम तनाव, हाई-सटीकता, राउटर बिट के साथ उच्च गुणवत्ता
3. वैकल्पिक रूप से कट अलग कार्यक्रम
4. टच पैनल के उपयोग से उपयोगकर्ता के अनुकूल प्रदर्शन कार्य में काफी सुधार हुआ है
5. Z अक्ष ऊंचाई बहु-चरण ऑटो-बदलाव रूटर बिट जीवन ((गणना काटने शीट या दूरी) प्रबंधन के कार्य के साथ कम चलने की लागत
6. यह बड़े आकार के पीसीबी ((550mmx450mm बड़े मुख्य आधार के लिए बदलकर के साथ मेल खाता है)
7. रूटर बिट ड्रॉप और टूटी का पता लगाकर उत्पाद विफलता को रोकें
8. टीचिंग कैमरा के उपयोग के साथ कोई पीसीबी सीएडी डेटा नहीं होने पर भी आसानी से कटिंग प्रोग्राम बनाएं ((विकल्प)
