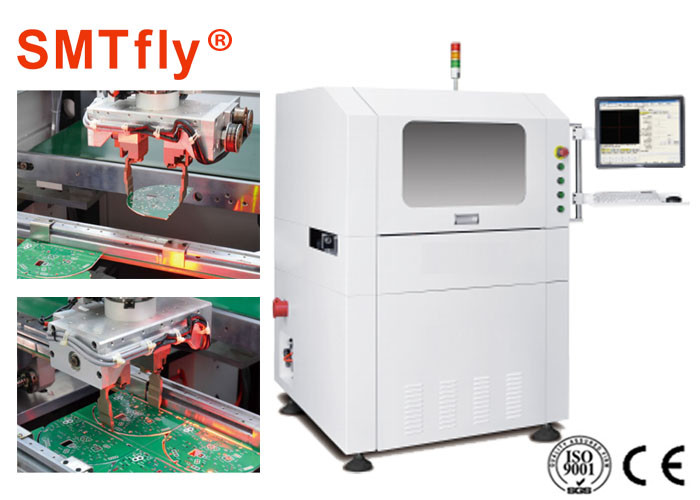

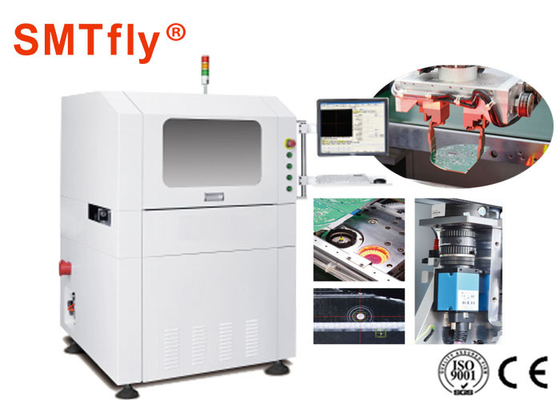

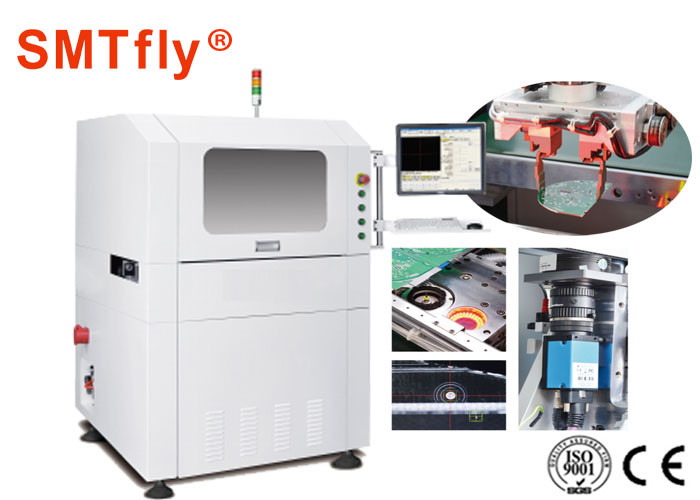

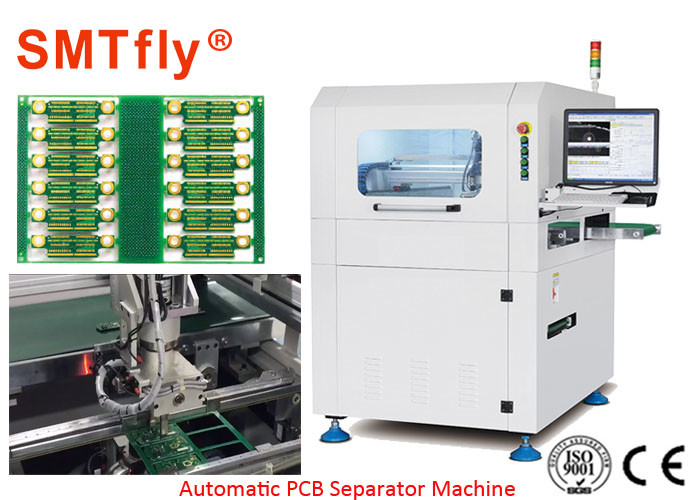

उपयोगकर्ता के अनुकूल संचालन प्रणाली के साथ इनलाइन पीसीबी राउटर पीसीबी डिपेलिंग, पीसीबी डी-पैनल सीडब्ल्यू-एफ03
एक ऑन-लाइन पीसीबी जो विशेष रूप से पीसीबीए घटकों (पैनल) को अलग-अलग हिस्सों में काटने के लिए उपयोग किया जाता है, जिसमें जिग कटिंग के बिना रेल-माउंटेड संरचना होती है।इसे तुरंत उत्पादन में लगाया जा सकता है।ईएसडी स्थिर निगरानी, तनाव प्रतिक्रिया काटने, और स्वचालित उपकरण बदलने की विशेषता, यह 60000 घूर्णन की शीर्ष गति तक पहुंच सकता है।हमारे आरएम सिस्टम के आधार पर विकसित नियंत्रण प्रणाली ग्राहक की तीव्र और सटीक प्रोग्रामिंग सुनिश्चित कर सकती है।
विशिष्टता:
| नमूना | सीडब्ल्यू-F03 |
| मशीन का आकार | 1000*1200*1533mm |
| वज़न | लगभग 1900kgs |
| अधिकतम पीसीबी आकार | 350*350mm |
| पीसीबी मोटाई | 0.4-6 मिमी |
| संचरण ऊंचाई | 900 ± 50 मिमी |
| संचरण दिशा | बाएँ -> दाएँ |
| संचरण की गति | 1500 मिमी / एस (अधिकतम) / समायोज्य |
| खिला प्लेट प्रकार | अनुभाग-प्रकार परिवहन गाइड रेल |
| रेल चौड़ाई समायोजन | स्वचालित |
| ऊपरी और निचले कंप्यूटरों का संचार संकेत | एसएमईएमए |
| पीसीबी पोजिशनिंग | ऊपरी और निचले गाइड रेल क्लैंपिंग |
| पिकिंग सिस्टम | 360 डिग्री रोटरी क्लैंपिंग सिस्टम;वैक्यूम सक्शन नोजल के 2 समूह, ईएसडी बेल्ट परिवहन के 4 समूह / बैच पैनल अग्रेषण इकाइयां अधिकतम |
| स्पिंडल / गति काटना | जर्मनी कावो, 60,000 आरपीएम/मिनट |
| शीतलन प्रकार | वायु संपीड़न |
| ईएसडी निगरानी | हाँ |
| स्वचालित उपकरण परिवर्तन | हाँ |
| तनाव प्रतिक्रिया काटना | हाँ |
| ब्रेक ब्लेड चेक | हाँ |
| काटने की गति | 1-200 मिमी / एस |
| सटीकता काटना | ± 0.5 मिमी |
| स्थिति सटीकता दोहराएं | ± 0.01 मिमी |
| चलती गति का समन्वय करें | 1000mm/s |
| आउट प्लेट प्रकार | ESD बेल्ट परिवहन/बैच पैनल अग्रेषण इकाई |
| अपशिष्ट संग्रह प्रकार | ट्रैक से बाहर |
| प्रक्रिया प्रोग्रामिंग | दृश्य प्रणाली के माध्यम से GERBER आरेखण आयात/संपादन कार्यक्रम |
| हवा की आपूर्ति | 5-8 किग्रा/सेमी2 |
| बिजली की आपूर्ति | एसी 380 वी ± 5%, 50/60 हर्ट्ज, 3 किलोवाट |
विशेषताएँ:
1. स्वचालित उपकरण परिवर्तन
2. ईएसडी निगरानी
3. स्टेस फीडबैक काटना
4. स्वचालित उत्पादन मोड
5. एसपीसी सांख्यिकीय कार्य और ग्राहक की प्रबंधन प्रणाली-ईआरपी . के बीच संबंध
6. वैक्यूम क्लीनर के विस्फोट-सबूत समारोह से लैस किया जा सकता है
लाभ:
उच्च विश्वसनीयता काटने की प्रणाली
जर्मनी KAVO हाई-स्पीड प्रिंसिपल एक्सिस 60000 रोटेट की टॉप स्पीड के साथ, जिसमें ESD स्टैटिक वोल्टेज मॉनिटरिंग और स्ट्रेस फीडबैक और ऑटोमैटिक टूल चेंजिंग काटने के कार्य शामिल हैं।
सुपर विजन सिस्टम
एक सटीक मशीन दृश्य प्रणाली जिसमें जर्मन कल्पनाशील औद्योगिक कैमरा, मोरिटेक्स लेंस और माप-स्तर प्रकाश स्रोत शामिल हैं;यह
मशीन कैलिब्रेशन, मुआवजे और स्थिति के सभी कार्यों का समर्थन करता है, जिसमें उच्च स्थिरता और विरोधी गड़बड़ी क्षमता होती है।
स्वचालित उपकरण परिवर्तक
मानक उपकरण परिवर्तक तीन प्रकार के 3.175 मिमी उपकरण का समर्थन करता है, जिनमें से प्रत्येक में 10 की शीर्ष लोडिंग क्षमता होती है।यह सटीक क्लैंपिंग सिस्टम और लिफ्टिंग सिस्टम के साथ संयुक्त है;काटने के तंत्र के तीन अक्ष -X1, Y1 और Z1 उपकरण बदलने का एहसास कर सकते हैं।
ईएसडी एटीपीडी पैनल अग्रेषण प्रणाली
पैनल अग्रेषण समाधान 1: कट पीसीबी को बेल्ट ट्रांसमिशन लाइन में क्लैंपिंग सिस्टम द्वारा वितरित किया जाएगा, और फिर मशीन के माध्यम से ईएसडी ट्रांसमिशन लाइन द्वारा असेंबलिंग लाइन में भेजा जाएगा, या अनुकूलित मैनिपुलेटर समाधान द्वारा उत्पाद मामले में उठाया और लोड किया जाएगा।
पैनल फ़ॉरवर्डिंग समाधान 2: मशीन से बैच पैनल फ़ॉरवर्डिंग यूनिट ARM-1 डिस्मेंटल बेल्ट ट्रांसमिशन लाइन का उपयोग करें, मशीन के पीछे से पैनल फ़ॉरवर्डिंग यूनिट डालें, और क्लैम्पिंग सिस्टम के माध्यम से पैनल को सीधे ARM-1 में ब्लिस्टर बॉक्स में लोड करें।समाधान सरलता और सुविधा द्वारा चित्रित किया गया है।
उच्च विश्वसनीयता पीसीबी ग्रिपर सिस्टम
जिग कटिंग के बिना एक सही समाधान;2 मिमी का एक पीसीबी क्लैंपिंग आकार का दायरा, पिक अप डिवाइस उच्च स्थिरता और कम लागत की विशेषता वाले रेपिड लोडिंग / अपलोडिंग का एहसास कर सकता है।
