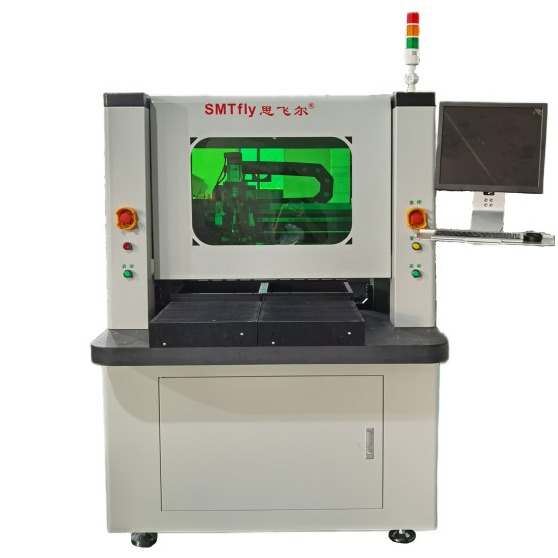

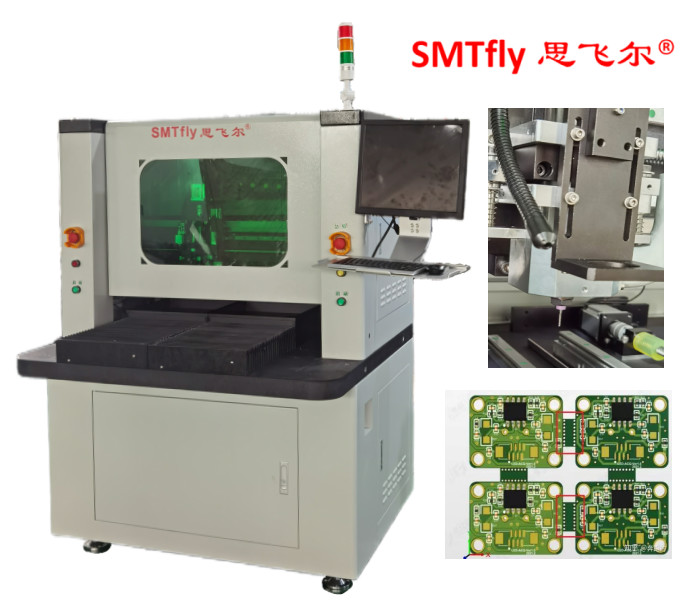

0.001 मिमी प्रेसिजन पीसीबी रूटर मशीन दोहरी कार्य तालिका के साथ पीसीबी Depaneling विवरण:
तनाव मुक्त डिपेनेलाइजेशन के लिए समाधान
फिक्स्चर आधारित उच्च कुशल धूल वैक्यूम प्रणाली
घनी आबादी वाले पीसीबी के लिए स्वच्छ और सटीक डिपैनलिंग
उन्नत छवि-प्रसंस्करण सॉफ्टवेयर राउटर पथों के प्रोग्रामिंग के लिए पॉइंट-एंड-क्लिक ऑपरेशन प्रदान करता है
सीसीडी कैमरे द्वारा स्वतः संरेखण मुआवजा
उपयोगकर्ता के अनुकूल संचालन
स्वचालित राउटर बिट गहराई समायोजन द्वारा विस्तारित बिट जीवन
बेहतर वक्त
कम रखरखाव की आवश्यकता
उचित मूल्य
कैलिब्रेशन मुक्त रैखिक रोबोट

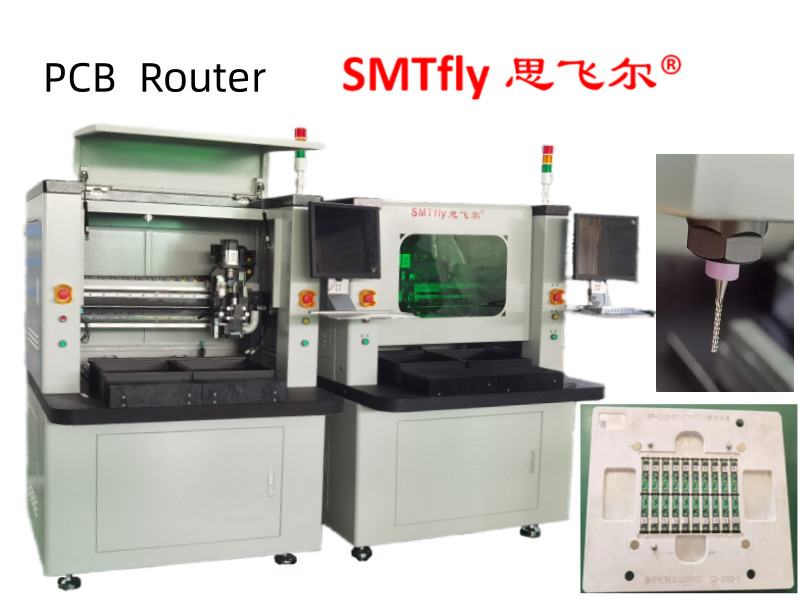

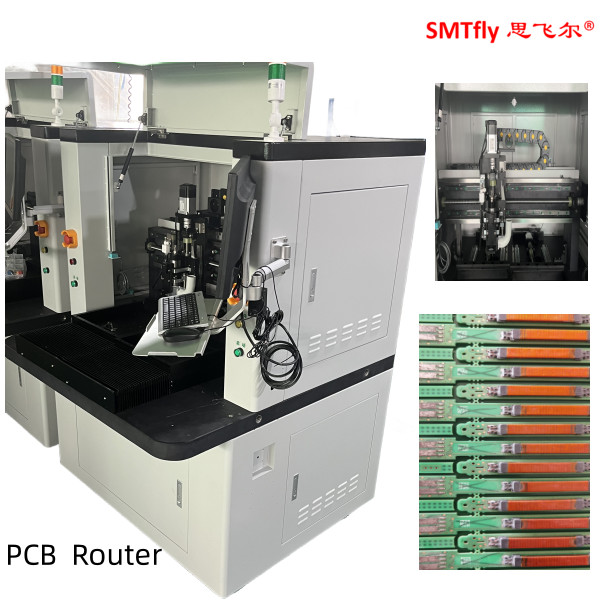

पीसीबी राउटर के साथ डिपैनलिंग,पीसीबी डिपैनलिंग के फायदे
एक प्रिंटेड सर्किट बोर्ड को सयाका पीसीबी रूटर से बेहतर तरीके से तैयार करने का कोई तरीका नहीं है।यह पीसीबी डिपेनेलर एक राउटर बिट के रोजगार के माध्यम से परेशानी मुक्त पीसीबी डिपेनेलिंग के लिए उत्तर है जो घटकों पर तनाव को कम करता हैमशीन में शामिल हाई स्पीड स्पिंडल काटने की गति को तेज करता है और सटीकता बनाए रखता है, जबकि विभिन्न काटने के पैटर्न के साथ लचीले पैनल डिजाइन की अनुमति देता है।हमारे पीसीबी depaneler भी हमारे रूटर बिट गहराई समायोजन प्रणाली के साथ बिट प्रतिस्थापन पर कटौती करेगा, जो स्वचालित रूप से 5 गहराई स्तरों तक शिफ्ट करता है। पीसीबी रूटर बिट अधिकतम काटने की गति 50 मिमी प्रति सेकंड है, जबकि यात्रा की गति अधिकतम 800 मिमी प्रति सेकंड है।एक अंतर्निहित स्थिरता आधारित धूल वैक्यूम प्रणाली के साथयह प्रणाली साफ और कुशल है। यह विकृति को रोकता है, और सबसे प्रभावी धूल संग्रह के लिए वैक्यूम शक्ति का पूरा लाभ उठाता है।
आसान संचालन
संचालित करने में आसान, पीसीबी राउटर की छवि प्रसंस्करण सॉफ्टवेयर पॉइंट-एंड-क्लिक तकनीक के साथ कट पथ को प्रोग्राम करना आसान बनाता है,यह भी स्वचालित रूप से एक सीसीडी कैमरा के साथ संरेखण के लिए क्षतिपूर्ति करता है. एक बाहरी बटन के साधारण स्पर्श के साथ पीसीबी के डिपेनेलिंग को आसान ऑपरेशन के लिए तुरंत शुरू किया जा सकता है, और उपयोग करने में आसान पूर्व-प्रोग्रामिंग मोड के माध्यम से,मशीन के संचालन को और भी कम मांग बना दिया जाता है. पीसीबी डिपेनेलर भी बहुत कम रखरखाव है, क्योंकि मशीन को आसान पहुंच और मरम्मत के लिए डिज़ाइन किया गया है। फ्रेम संरचना और धुरी मोटर एक एक्स, वाई और जेड अक्ष पर काम करते हैं,जबकि 60 प्रदान करने के लिए सिरेमिक असर एकीकृत हैस्पिन के लिए, 000rpm।
लागत प्रभावी
हमारे डिपेनेलिंग सिस्टम के लाभों की विविधता और मशीनों के संचालन में आसानी के साथ, कीमत निस्संदेह व्यावहारिक है।न केवल डिपेंडिंग की जरूरतों का कुशलता और सरलता से ध्यान रखा जाता है, लेकिन कम लागत से धन और समय की बचत होगी।
सॉफ्टवेयर
|
नियंत्रण प्रणाली |
विंडोज एक्सपी प्रोफेशनल (सेवा3, v.3244) |
|
ऑपरेशन जीयूआई |
चीनी विंडोज एक्सपी |
|
प्रोग्राम संपादित करें |
इनलाइन |
|
दृष्टि प्रणाली |
सीसीडी एओटीयू ऑफसेट |
|
नियंत्रण प्रणाली |
एफ 1.0.2 संस्करण |
हार्डवेयर
|
सीसीडी |
सोनी 520 लाइन औद्योगिक कैमरा |
|
लेंस |
कम्प्यूटर EX2C |
|
स्क्रू |
टीबीआई सटीक ग्राउंड बॉल स्क्रू का आयात |
|
मार्गदर्शक |
HIWIN चौड़ाई आयातित रैखिक गाइड रेल |
|
मोटर |
जियाबाओ एलसीएफ श्रृंखला |
|
आई/ओ कंट्रोल कार्ड |
एचएफसी पीसीआई-9074 |
|
चालक नियंत्रण कार्ड |
एचएफसी पीसीआई-9074 |
|
आई/ओ कार्ड |
पीसीआई-9074-64pcs/-38pcs |
|
स्थैतिक सफाई |
STATIC-ST401A श्रृंखला |
|
कम्प्यूटर |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
मशीन इंटरफ़ेस |
एओसी एलसीडी 17, "लॉजिटेक माउस |
प्रदर्शन मापदंड
|
कुल मिलाकर |
|
|
आयाम ((W*D*H) |
1220 मिमी*1450 मिमी*1420 मिमी |
|
वजन |
550 किलो |
|
ऊँचाई के विस्थापन |
60~110 मिमी |
|
हेरफेरकर्ता |
|
|
मोटर का प्रकार |
जियाबाओ श्रृंखला |
|
पोजिशनिंग दोहराव |
0.001 मिमी |
|
धुरी कार्य क्षेत्र ((max) |
680 मिमी*360 मिमी*50 मिमी |
|
कार्यस्थल |
|
|
कार्यस्थल |
मानक, विशेषज्ञता |
|
पीसीबी लोड/अनलोडिंग |
मैनुअल |
|
पीसीबी का आकार (अधिकतम) |
322mm*322mm |
|
पीसीबी मोटाई (अधिकतम) |
5 मिमी |
|
फिक्स्चर |
|
|
कठोरता स्थिरता |
मानक |
|
फिक्सेशन |
यंत्र |
|
स्पिंडल मोटर |
|
|
शक्ति |
400W |
|
स्पिंडल |
50000 आरपीएम/मिनट |
|
रक्षा करना |
स्व/पवन शीतलन |
|
बदलना कटर |
विशेषज्ञता |
|
रूटिंग क्षमता |
|
|
काटने की गति (अधिकतम) |
100 मिमी/सेकंड |
|
ड्राइविंग गति (अधिकतम) |
3000 मिमी/सेकंड |
|
काटने की सटीकता |
0.01 मिमी |
|
वैक्यूम प्रणाली |
|
|
वैक्यूम शक्ति |
2.2KW AC 380V |
|
वैक्यूम प्लम |
|
|
उपभोग्य वस्तुएं |
|
|
शक्ति |
2.2KW AC380V |
|
वायु आपूर्ति |
2~5 किलोग्राम/सेमी2 |
