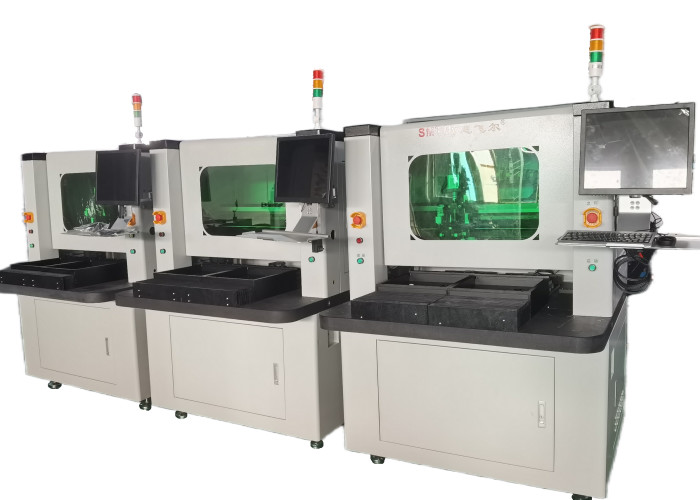

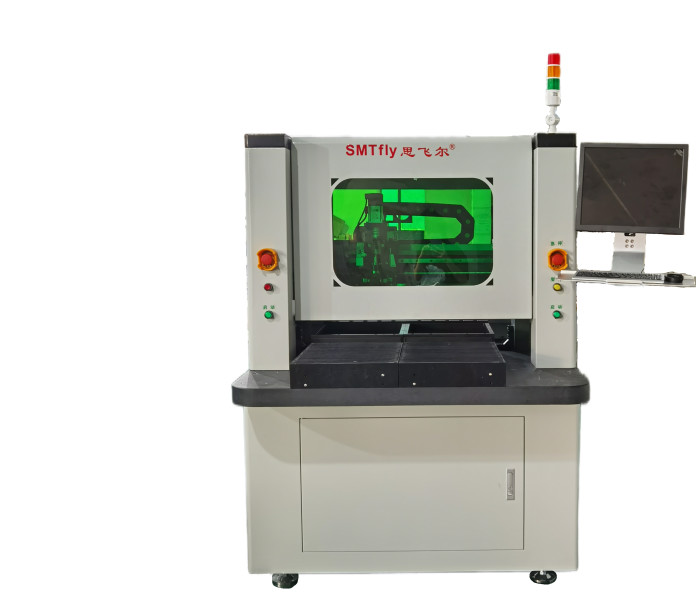

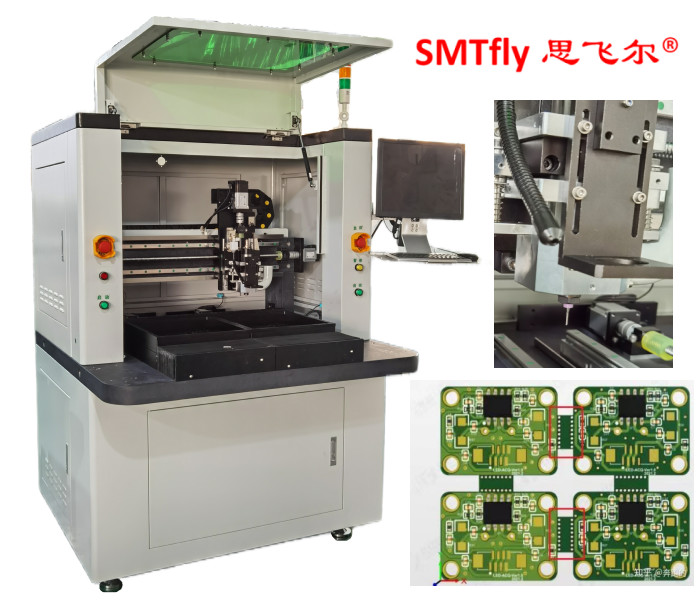

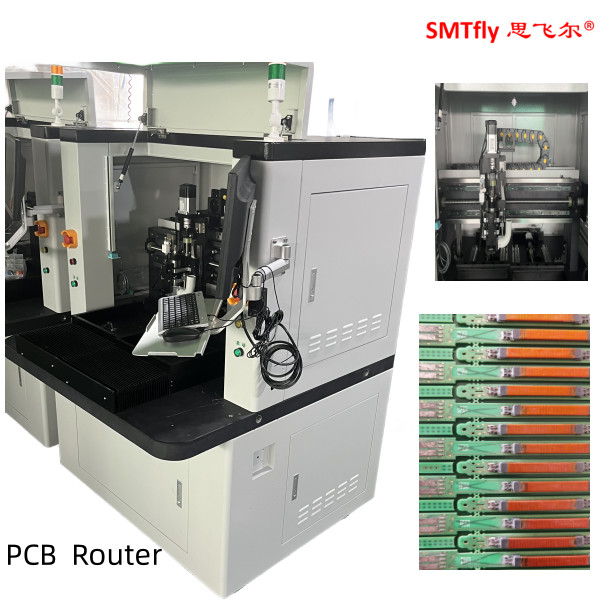

पीसीबी डिपैनलिंग सीएनसी पीसीबी राउटर मशीन दोहरी कार्य तालिका के साथ,पीसीबी डिपैनलाइज़रप्रोफ़ाइलः
CW-F01 स्वचालित दृश्य काटने की मशीन एक नई पीढ़ी का नवीनतम डिजाइन उच्च तकनीक उत्पाद है, जिसमें (मशीन विजन) स्वचालित दृश्य पहचान और सुधार कार्य है,उच्च सटीकता Panasonic सर्वो ड्राइव प्रणाली द्वारा लागू तेजी से और सटीक स्थिति का एहसास करने के लिए, काटने की उच्च गुणवत्ता और उच्च उत्पादकता सुनिश्चित करने के लिए अधिकतम 0.001 मिमी की सटीकता प्रदान करता है।
विनिर्देश सॉफ्टवेयर:
|
नियंत्रण प्रणाली |
विंडोज एक्सपी प्रोफेशनल (सेवा3, v.3244) |
|
ऑपरेशन जीयूआई |
चीनी विंडोज एक्सपी |
|
प्रोग्राम संपादित करें |
इनलाइन |
|
दृष्टि प्रणाली |
सीसीडी एओटीयू ऑफसेट |
|
नियंत्रण प्रणाली |
एफ 1.0.2 संस्करण |
हार्डवेयर:
SPINDLE मॉर्निंग स्टार धुरी और इन्वर्टर
|
सीसीडी |
सोनी 520 लाइन औद्योगिक कैमरा |
|
लेंस |
कम्प्यूटर EX2C |
|
स्क्रू |
टीबीआई सटीक ग्राउंड बॉल स्क्रू का आयात |
|
मार्गदर्शक |
HIWIN चौड़ाई आयातित रैखिक गाइड रेल |
|
मोटर |
जियाबाओ एलसीएफ श्रृंखला |
|
आई/ओ कंट्रोल कार्ड |
एचएफसी पीसीआई-9074 |
|
चालक नियंत्रण कार्ड |
एचएफसी पीसीआई-9074 |
|
आई/ओ कार्ड |
पीसीआई-9074-64pcs/-38pcs |
|
स्थैतिक सफाई |
STATIC-ST401A श्रृंखला |
|
कम्प्यूटर |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
मशीन इंटरफ़ेस |
एओसी एलसीडी 17, "लॉजिटेक माउस |
प्रदर्शन पैरामीटरः
|
कुल मिलाकर |
|
|
आयाम ((W*D*H) |
1220 मिमी*1450 मिमी*1420 मिमी |
|
वजन |
550 किलो |
|
ऊँचाई के विस्थापन |
60~110 मिमी |
|
हेरफेरकर्ता |
|
|
मोटर का प्रकार |
जियाबाओ श्रृंखला |
|
पोजिशनिंग दोहराव |
0.001 मिमी |
|
धुरी कार्य क्षेत्र ((max) |
680 मिमी*360 मिमी*50 मिमी |
|
कार्यस्थल |
|
|
कार्यस्थल |
मानक, विशेषज्ञता |
|
पीसीबी लोड/अनलोडिंग |
मैनुअल |
|
पीसीबी का आकार (अधिकतम) |
322mm*322mm |
|
पीसीबी मोटाई (अधिकतम) |
5 मिमी |
|
फिक्स्चर |
|
|
कठोरता स्थिरता |
मानक |
|
फिक्सेशन |
यंत्र |
|
स्पिंडल मोटर |
|
|
शक्ति |
400W |
|
स्पिंडल |
50000 आरपीएम/मिनट |
|
रक्षा करना |
स्व/पवन शीतलन |
|
बदलना कटर |
विशेषज्ञता |
|
रूटिंग क्षमता |
|
|
काटने की गति (अधिकतम) |
100 मिमी/सेकंड |
|
ड्राइविंग गति (अधिकतम) |
3000 मिमी/सेकंड |
|
काटने की सटीकता |
0.01 मिमी |
|
वैक्यूम प्रणाली |
|
|
वैक्यूम शक्ति |
2.2KW AC 380V |
|
वैक्यूम प्लम |
|
|
उपभोग्य वस्तुएं |
|
|
शक्ति |
2.2KW AC380V |
|
वायु आपूर्ति |
2~5 किलोग्राम/सेमी2 |
सीई प्रमाणन
