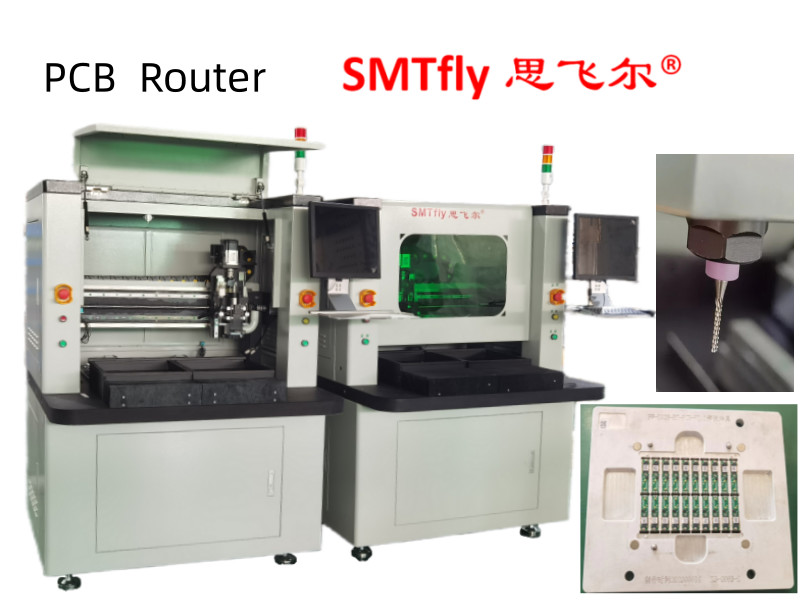

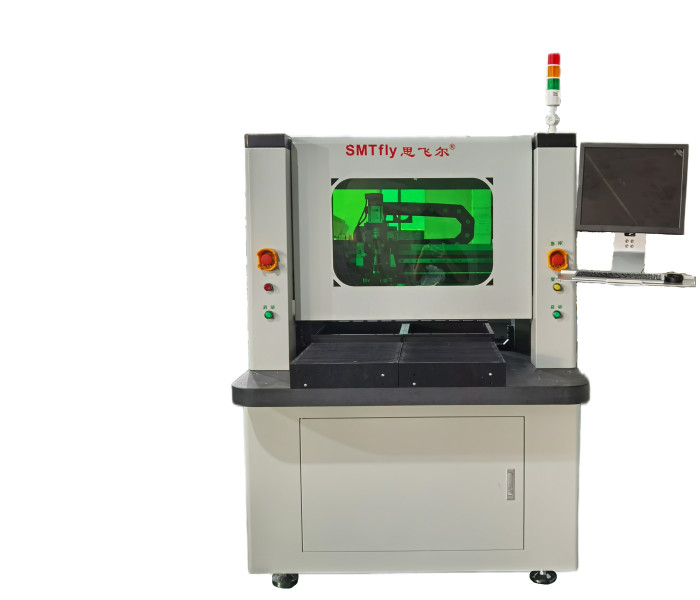

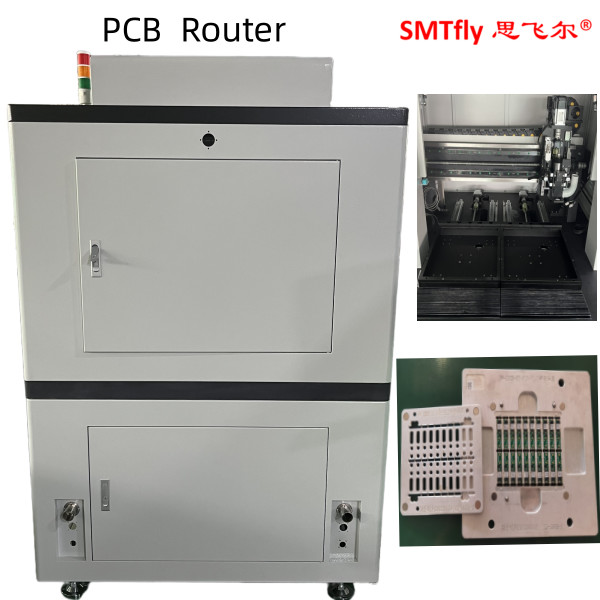

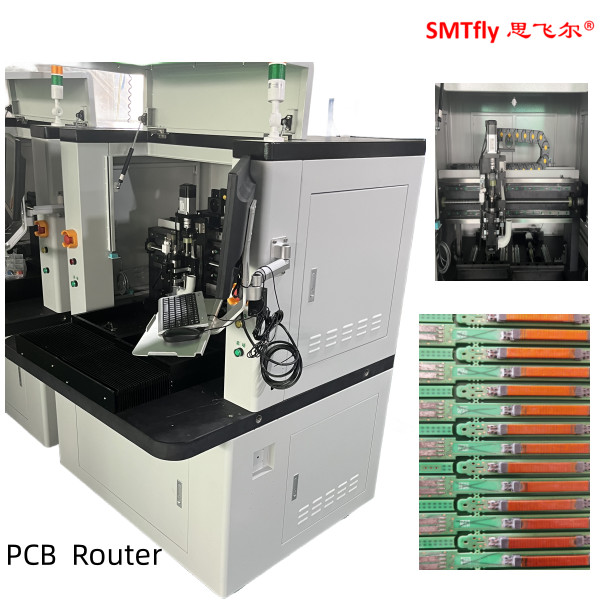

उचित मूल्य के साथ उच्च परिशुद्धता पीसीबी राउटर उपकरण का प्रोग्रामिंग
1. मशीन भागों की सूची
|
I. हार्डवेयर |
|
|
स्पिंडल |
मॉर्निंग स्टार धुरी और इन्वर्टर |
|
सीसीडी |
सोनी 520 लाइन औद्योगिक कैमरा |
|
लेंस |
कम्प्यूटर EX2C |
|
स्क्रू |
टीबीआई सटीक ग्राउंड बॉल स्क्रू का आयात |
|
मार्गदर्शक |
HIWIN चौड़ाई आयातित रैखिक गाइड रेल |
|
मोटर |
जियाबाओ एलसीएफ श्रृंखला |
|
आई/ओ कंट्रोल कार्ड |
एचएफसी पीसीआई-9074 |
|
चालक नियंत्रण कार्ड |
एचएफसी पीसीआई-9074 |
|
आई/ओ कार्ड |
पीसीआई-9074-64pcs/-38pcs |
|
स्थैतिक सफाई |
STATIC-ST401A श्रृंखला |
|
कम्प्यूटर |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
मशीन इंटरफ़ेस |
एओसी एलसीडी 17, "लॉजिटेक माउस |
|
2.सॉफ़्टवेयर |
|
|
नियंत्रण प्रणाली |
विंडोज एक्सपी प्रोफेशनल (सेवा3, v.3244) |
|
ऑपरेशन जीयूआई |
चीनी विंडोज एक्सपी |
|
प्रोग्राम संपादित करें |
इनलाइन |
|
दृष्टि प्रणाली |
सीसीडी एओटीयू ऑफसेट |
|
नियंत्रण प्रणाली |
एफ 1.0.2 संस्करण |
2प्रदर्शन मापदंड
|
कुल मिलाकर |
|
|
आयाम ((W*D*H) |
1220 मिमी*1450 मिमी*1420 मिमी |
|
वजन |
550 किलो |
|
ऊँचाई के विस्थापन |
60~110 मिमी |
|
हेरफेरकर्ता |
|
|
मोटर का प्रकार |
जियाबाओ श्रृंखला |
|
पोजिशनिंग दोहराव |
0.001 मिमी |
|
धुरी कार्य क्षेत्र ((max) |
680 मिमी*360 मिमी*50 मिमी |
|
कार्यस्थल |
|
|
पीसीबी निर्धारण |
मानक, विशेषज्ञता |
|
पीसीबी लोड/अनलोडिंग |
मैनुअल |
|
पीसीबी का आकार (अधिकतम) |
322mm*322mm |
|
पीसीबी मोटाई (अधिकतम) |
5 मिमी |
|
फिक्स्चर |
|
|
कठोरता स्थिरता |
मानक |
|
फिक्सेशन |
यंत्र |
|
स्पिंडल मोटर |
|
|
शक्ति |
400W |
|
स्पिंडल |
50000 आरपीएम/मिनट |
|
रक्षा करना |
स्व/पवन शीतलन |
|
बदलना कटर |
विशेषज्ञता |
|
रूटिंग क्षमता |
|
|
काटने की गति (अधिकतम) |
100 मिमी/सेकंड |
|
ड्राइविंग गति (अधिकतम) |
3000 मिमी/सेकंड |
|
काटने की सटीकता |
0.01 मिमी |
|
वैक्यूम प्रणाली |
|
|
वैक्यूम शक्ति |
2.2KW AC 380V |
|
वैक्यूम |
पिलम |
|
उपभोग्य वस्तुएं |
|
|
शक्ति |
2.2KW AC380V |
|
वायु आपूर्ति |
2~5 किलोग्राम/सेमी2 |
|
प्रोग्रामिंग |
|
|
प्रोग्राम संपादित करें |
इनलाइन |
|
फ़ंक्शन संपादित करें |
रेखा, आर्क, वृत्त, यू-वक्र |
|
कार्यक्रम भंडारण |
एचडीडी |
|
दृष्टि प्रणाली |
SONE रंग CCD |
|
मिलिंग कटर ऑफसेट |
ऑटो |
|
वैक्यूम सेटअप |
ऑटो |
|
ऑपरेशन मॉनिटर |
|
|
सूचक |
संकेतक मशीन की स्थिति |
|
उपकरण जाँच |
स्वचालित पता लगाने के उपकरण का जीवनकाल, समय परीक्षण का उपयोग |
|
मोटर सुरक्षा |
ओवरहीटिंग, ओवरलोड, कम वोल्टेज सुरक्षा समारोह है |
|
मोटर ओवर लोडिंग चेक |
ओवरलोड है, लाइन सामान्य है, कम वोल्टेज सुरक्षा समारोह |
|
उपकरण का उपयोग करने का समय |
स्वचालित पहचान उपकरण का जीवनकाल, |
|
आंकड़ा सांख्यिकी |
अलग-अलग बोर्ड मॉडल, अलग-अलग गिनती, विभिन्न गिनती विधियां |
|
त्रुटि रिकॉर्ड |
सॉफ्टवेयर स्वचालित रूप से मशीनों के सभी अलार्म स्मृति रिकॉर्ड करता है |
|
III. सटीकता |
|
|
अक्ष सटीकता |
0.001 मिमी |
|
काटने की सटीकता |
0.1 मिमी |
|
सुरक्षा |
|
|
कार्यक्षेत्र की सुरक्षा |
चार सील सुरक्षा के साथ |
|
दरवाजा सेंसर |
सामने और पीछे के सुरक्षा दरवाजे के सूक्ष्म स्विच सेंसर (वैकल्पिक) |
|
आवश्यकता रोक बटन |
|
3कार्य विवरण
1) X10 ज़ूम-इन इमेज प्रोग्रामिंग को आसान बनाती है और बिंदु सेटिंग की सटीकता को बढ़ाती है
2) दो स्लाइडिंग टेबल बेहतर उत्पादकता के लिए टैक समय को कम करने के लिए एक साथ इन-आउट आंदोलन प्रदान करते हैं।
3) ऑटो मार्क ऑफसेट सिस्टम. सीसीडी छवि कटौती से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकता है
4) रूटिंग बिट स्वचालित रूप से अगले प्रोग्राम किए गए बिंदु पर उठता है और स्थानांतरित होता है और फिर रूटिंग बिट के जीवन समय को बढ़ाने के लिए काटता है।
5) सुरक्षा दरवाजे उद्योग डिजाइन
6) सीसीडी छवि कटौती से पहले अनावश्यक त्रुटि को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है
