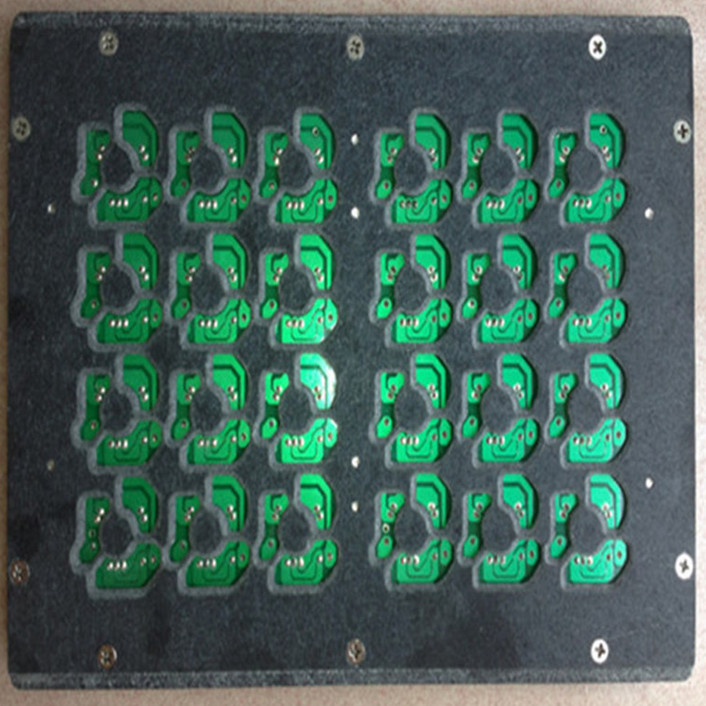

| नमूना | DurostoneCHP760 | ड्यूरोस्टोनकास761 | डुरस्टोनकैग762 |
| ग्रेड | मानक | एंटी स्टेटिक | विरोधी स्थैतिक (ऑप्टिकल) |
| रंग | नीला | काली | धूसर |
| घनत्व (जी / एमएम 3) | 1.85 | 1.85 | 1.85 |
| मानक ऑपरेशनटैन्स | 260 | 260 | 260 |
| अधिकतम ऑपरेशन तापमान (C) | 350 | 350 | 350 |
| शीट का आकार (मिमी) | 2440 × 1220 | 2440 × 1220 | 2440 × 1220 |
| मोटाई / वजन (मिमी / किग्रा) | 3/17, 4/22 | 5/28, 6/33, 8/44 | 10/55, 12/66 |

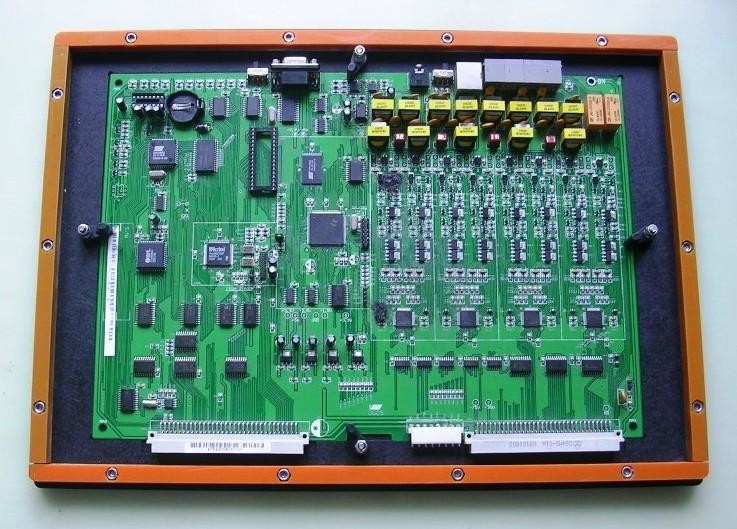

हमारे कुछ लाभ के कारण हमारे अधिकांश ग्राहक उपयोग करते हैं:
1. उत्पादन लाइन पर तेजी से स्थिति
2. प्रबलित सलाखों के लापता होने के कारण कम लागत
3. बेहतर वॉल्यूम स्टॉकिंग
4. उत्पादन लाइन पर विभिन्न बोर्ड प्रकार के साथ बेहतर उपज

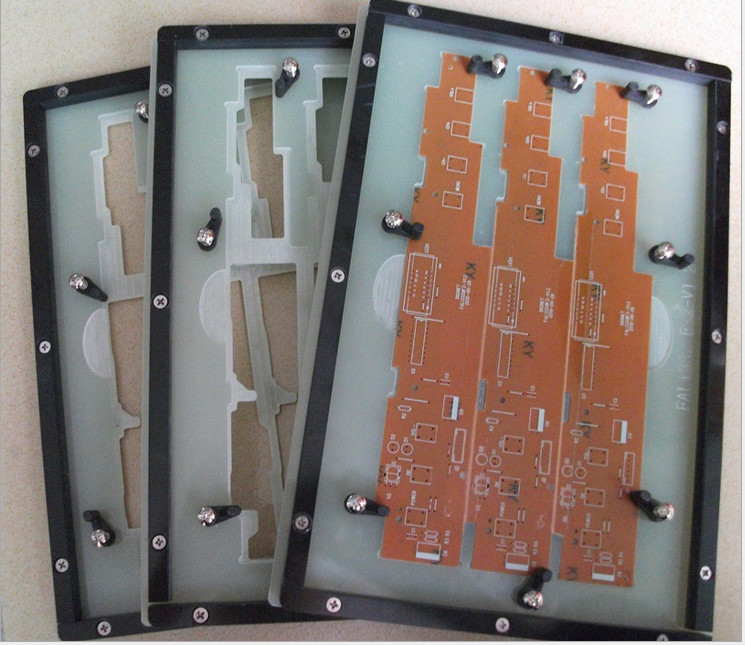

सरफेस-माउंट टेक्नोलॉजी (SMT) पीसीबी पर प्रति वर्ग इंच उच्च सर्किट घनत्व ड्राइविंग का प्रमुख कारक है।सर्किट बोर्ड की सतह पर घटकों और उपकरणों को सीधे संलग्न करने से उत्पादों को उच्च सर्किट गति के साथ प्रदर्शन करने में सक्षम बनाया गया है, इससे अधिक सर्किट घनत्व की अनुमति मिलती है, और कम बाहरी कनेक्शन की आवश्यकता होती है।इन अग्रिमों में बहुत कम लागत, बेहतर प्रदर्शन और उत्पाद विश्वसनीयता है।हालांकि, ये लाभ उनकी चुनौतियों के बिना नहीं आते हैं।घटते पैड के आकारों पर मिलाप का मुद्रण, छोटे घटकों को रखना, और पूरी विधानसभाओं को समाप्ति की अपनी किस्मों के साथ परिष्कृत करना और सामग्री बस कुछ तकनीकी चुनौतियां हैं जो इंजीनियरों को हर दिन सामना करती हैं।
यह अनुमान तीन तरीकों से किया जा सकता है
यदि एक पीसीबी उपलब्ध है (अधिमानतः आबादी) - हमारे बिक्री इंजीनियर आपके बोर्ड का तेजी से मूल्यांकन कर सकते हैं।
यदि पीसीबी डिजाइन डेटा उपलब्ध है, तो हम उसका मूल्यांकन, विश्लेषण और दूरस्थ रूप से मूल्यांकन करेंगे।
आप इसे नीचे प्रस्तुत नियमों का उपयोग करके कर सकते हैं - हमारे ग्राहकों को जल्दी से पता चलता है कि उपरोक्त दो तरीके सबसे आसान हैं।
Gerber, Excellon, और अन्य आवश्यक डेटा
पिन भूमि एसएमटी पैड क्लीयरेंस मूल्यांकन के लिए

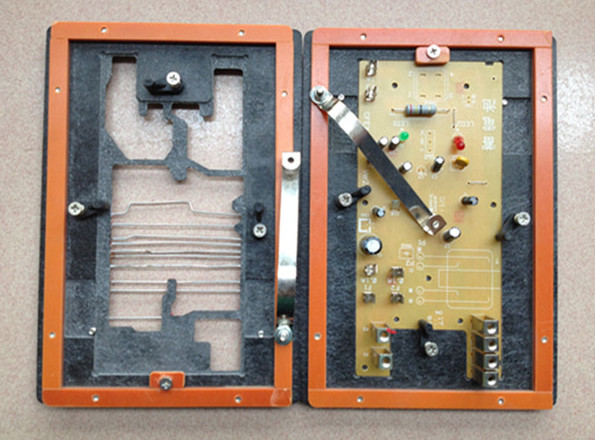

नीचे दिए गए दो आंकड़े योजना और अनुभाग विचारों में एक CSWSC का हिस्सा हैं।दाएं हाथ का आंकड़ा दर्शाता है कि अधिक निकासी
आवश्यक है जब कनेक्टर अभिविन्यास तरंग के लंबवत हो।
पीटीएच अवयव तरंग के माध्यम से दिशा के समानांतर स्थित हैं
पिन भूमि और एसएमटी पैड के बीच आवश्यक मंजूरी काफी बनाई जा सकती है
छोटे, जैसा कि मिलाप को घटक जेब के नीचे "प्रवाह" नहीं करना पड़ता है।
पीसीबी डिजाइन निहितार्थ - बोर्ड डिजाइनरों के लिए - या प्रतिक्रिया
डिजाइन रिस्पांस अवसरों की पहचान करने में सहायता के लिए हमें अक्सर हमारे ग्राहकों द्वारा बुलाया जाता है।
हम एक बोर्ड के भीतर समस्या क्षेत्रों की पहचान करेंगे और घटकों के उचित आंदोलनों का सुझाव देंगे।(आदर्श रूप से, पीसीबी के निर्माण से पहले)
हालांकि, इसे पढ़ने वाले बोर्ड डिजाइनरों के लिए, क्या आप एक और चार "नियम" याद कर सकते हैं (सौ अन्य नियमों के साथ प्रतिस्पर्धा करने के लिए जिन्हें आपको तैरना होगा
आपके सिर के आसपास)।
पीटीएच क्षेत्रों से बड़े (ऊंचाई) एसएमटी घटकों को दूर रखें।
संभव के रूप में स्पष्ट PTH घटकों के आसपास के प्रमुख और अनुगामी क्षेत्रों को छोड़ दें।
किसी भी PTH घटकों के 3 मिमी (0.12 ") के भीतर कोई श्रीमती घटक नहीं रखें।
बोर्ड के एक किनारे पर सभी PTH घटकों को पंक्ति में न रखें - हमें बोर्ड के केंद्र में मास्किंग का समर्थन करने के लिए कुछ जगह छोड़ दें।
